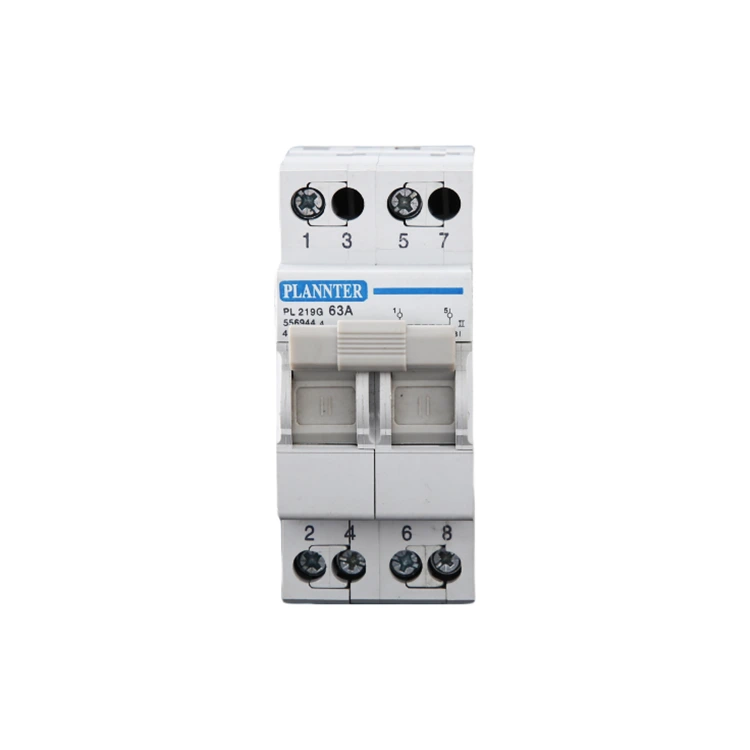

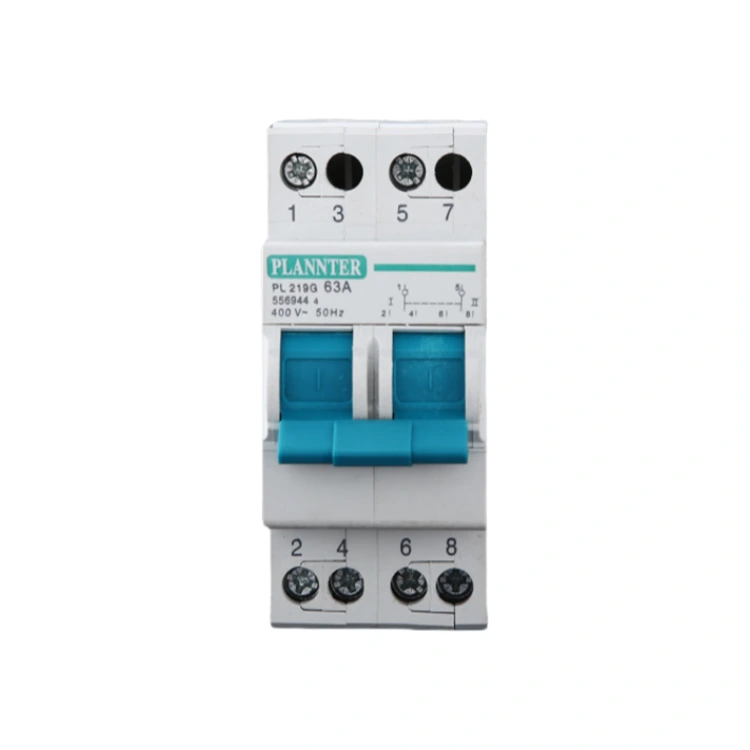

Ime nakazuje ročno preklopno stikalo. Za razliko odavtomatska stikala, deluje preko mehanske ročice in prav tako povezuje obremenitev s primarnim ali rezervnim virom napajanja. Plannter ponuja avtomatska in ročna preklopna stikala. Ročna različica je cenovno ugodnejša in jo lahko izberete za aplikacije, ki ne zahtevajo takojšnjega odziva.
Kako deluje ročno preklopno stikalo?
Ročno preklopno stikalo je vrsta nizkonapetostne preklopne naprave. Njegova notranja struktura je običajno sestavljena iz sklopa več kontaktov; z vrtenjem ročaja se sproži centralna gred, s čimer se gibljivi kontakti ujamejo ali izklopijo s stacionarnimi kontakti.
Metoda delovanja: Povsem fizična in ročna. Ne vključuje motorjev, krmilnikov ali avtomatskih zaznavnih vezij.
Osnovna logika: Uporablja enopolno dvojno vrvico (SPDT) ali dvojnopolno dvojno vrvico (DPDT), zasnovano tako, da zagotovi, da med postopkom preklopa dva vira napajanja nista nikoli povezana hkrati, s čimer se preprečijo kratki stiki.
Zakaj so ročna preklopna stikala v dobi avtomatizacije še vedno potrebna?
1. Izjemna zanesljivost
Ker ne vsebujejo elektronskih komponent, so ročna preklopna stikala odporna na okvare, ki jih povzroči pregorevanje nadzorne plošče ali inducirana napetostna motnja. Zanesljivo delujejo tudi v izjemno težkih okoljih.
2. Stroškovna učinkovitost
V primerjavi z avtomatskimi preklopnimi stikali izdelki v tej seriji običajno stanejo le tretjino do polovico manj kot njihovi avtomatski primerki. Za projekte z omejenim proračunom - ali tiste, pri katerih pride do izpadov električne energije zelo redko - nudijo izjemno vrednost za denar.
3. Varnost
Zahvaljujoč njihovemu mehanizmu za fizično mehansko zaklepanje ročna stikala zagotavljajo 100-odstotno garancijo, da glavno napajanje in rezervno napajanje ne bosta nikoli priključena hkrati.
4. Preprečevanje pogostega, nepotrebnega preklapljanja
V situacijah, ko je električno omrežje zelo nestabilno - na primer, ko se pogosto pojavijo trenutni izpadi, ki trajajo le delček sekunde - lahko avtomatsko preklopno stikalo (ATS) ciklično kroži naprej in nazaj.
Pri ročnem stikalu pa je odločitev v rokah človeka: preprosto lahko počakate, da se električno omrežje popolnoma stabilizira, preden obremenitev preklopite nazaj na glavno napajanje.
Ključne značilnosti
Ohišje ročnega preklopnega stikala je izdelano iz visoko negorljive plastike PA66, ta material lahko nudi dolgo življenjsko dobo in večjo varnost. Uporablja preprosto ročico za hitro preklapljanje z jasnimi indikatorji za identifikacijo trenutnega položaja. Vse te oblikovalske točke vam lahko omogočajo priročno delovanje.
Kompaktna oblika omogoča vgradnjo v različne razdelilne plošče in omare, zato zanj ni potrebno pripravljati velikega prostora. Je zelo prilagodljiv delovnim okoljem, normalno deluje pri temperaturah od -5°C do +40°C.
Previdnostni ukrepi pri uporabi
Pri nameščanju ročnega preklopnega stikala se posvetujte s kvalificiranim električarjem. Ne pozabite potrditi lokalnih električnih predpisov in varnostnih standardov. Morebitne napake pri namestitvi lahko povzročijo kratek stik ali celo električni udar. Ko je namestitev končana in je mogoče normalno delovanje,PUGAO (Plannter Electric)ne priporoča preklopa pod obremenitvijo. To lahko povzroči iskrenje, poškodbe kontaktov in druge varnostne nevarnosti, zato izklopite obremenitev, preden uporabite stikalo.
Med nadaljnjo uporabo redno vizualno pregledujte stikalo glede poškodb, preizkusite mehanizem stikala in očistite kontakte, da zagotovite, da ostanejo varni.
V katerih scenarijih priporočamo uporabo ročnega preklopnega stikala?
1. Povezava domačega generatorja v sili
To je primarni scenarij uporabe za ročna preklopna stikala, še posebej primeren za gospodinjstva, kjer redko prihaja do izpadov električne energije.
Način uporabe: nameščen na glavnem servisnem vhodu (glavni odklopnik) doma; en terminal se poveže z električnim omrežjem, drugi pa z zunanjim prenosnim generatorjem.
Zakaj izbrati priročnik?
Varnost: ročno prestavljanje stikala v osrednji položaj "izklop" (nevtralno) zagotavlja otipljiv fizični odklop. To preprečuje, da bi generator povratno dovajal električno energijo v električno omrežje, s čimer ščiti komunalne delavce, ki morda izvajajo popravila na električnih vodih.
Postopek preverjanja: Po izpadu električne energije morajo uporabniki običajno zagnati generator in pustiti, da se stabilizira, preden ročno preklopijo. Ta premišljen, ročni postopek zagotavlja večjo stabilnost napetosti v primerjavi s sistemi samodejnega preklopa.
2. Kmetijske črpalne postaje in črpalne postaje za oddaljena območja
Na kmetijah, v sadovnjakih ali na namakalnih črpalnih postajah je kakovost električnega omrežja pogosto nedosledna, delovno okolje pa je lahko težko.
Način uporabe: Uporablja se za preklapljanje med električnim omrežjem in dizelskim generatorjem.
Zakaj izbrati priročnik?
Odpornost na motnje: Podeželska elektroenergetska omrežja pogosto doživljajo močne prenapetosti ali prehodne pojave, ki jih povzroči strela. Elektronske nadzorne plošče, ki jih najdemo v avtomatskih stikalih, so pod takšnimi pogoji dovzetne za izgorelost, medtem ko so čisto mehanska ročna stikala praktično imuna na vse oblike elektronskih motenj.
Enostavnost vzdrževanja: V primeru okvare je težavo mogoče diagnosticirati vizualno. Preprost mehanski pregled omogoča takojšnje preverjanje statusa stikala, s čimer se odpravi potreba po zapleteni poprodajni tehnični podpori ali popravilih.
3. Izolacija za vzdrževanje industrijske opreme
V tovarniških delavnicah in industrijskih obratih naša ročna preklopna stikala pogosto služijo kot izolacijska stikala za kritično vzdrževanje.
Metoda uporabe: Postavljena na glavni vhodni vod velikih strojev ali opreme.
Zakaj izbrati priročnik?
Centralni odklopni položaj (I-0-II): Vzdrževalno osebje lahko preklopi stikalo v sredinski položaj "0" (izklopljeno) in ga zavaruje s ključavnico. To zagotavlja, da med vzdrževalnimi deli ni mogoče pomotoma ponovno priključiti nobenega vira napajanja, s čimer je zagotovljena varnost osebja.
Preklapljanje več virov: Uporablja se za ročno preklapljanje med virom pogona s spremenljivo frekvenco (VFD) in neposrednim virom uporabne frekvence. Če VFD odpove, stikalo omogoča ročno vrnitev v standardni način uporabne frekvence, kar zagotavlja nemoteno proizvodnjo.
4. Preklop električne energije z dvema viroma za komercialne komplekse
V manjših klinikah, laboratorijih ali trgovinah z mešanim blagom objekti pogosto uporabljajo dvojno napajanje, ki ga napajata dva ločena transformatorja.
Način uporabe: Služi kot preklopna naprava za preklapljanje med tema dvema neodvisnima viroma električne energije.
Zakaj izbrati priročnik?
Nadzor stroškov: ročno stikalo ponuja izjemno stroškovno učinkovito rešitev za zahteve preklapljanja z dvojno močjo.
Fleksibilnost odločanja: Ko se v glavnem električnem omrežju pojavljajo pogosta nihanja napetosti, bo samodejno stikalo nenehno preklapljalo naprej in nazaj, kar lahko poškoduje povezano opremo; ročno krmiljenje omogoča uporabniku, da se natančno odloči, kdaj naj preklopi na rezervno vezje, s čimer se izogne obdobjem nestabilne napetosti.
