40A 63A Zaščita nad in pod

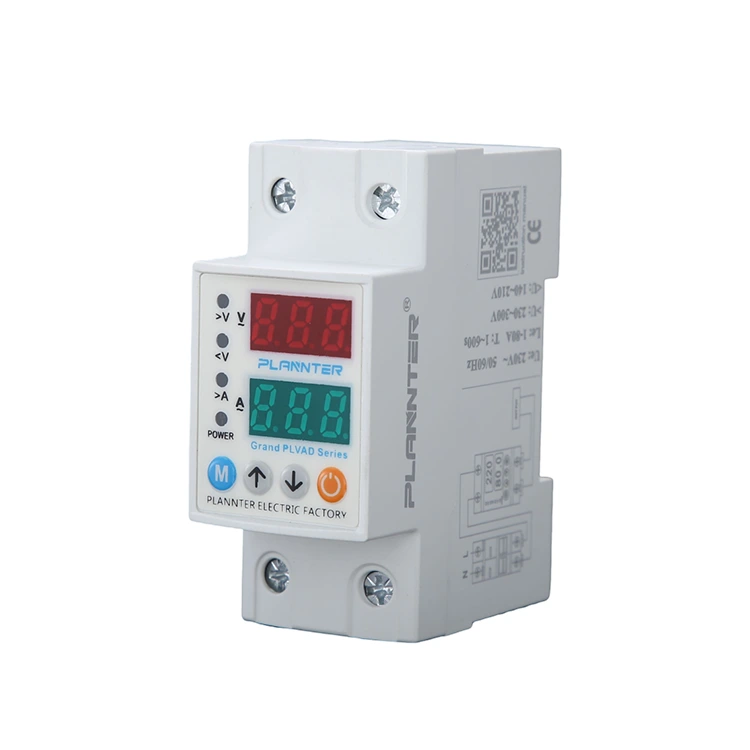

Pugao 40A 63A Zaščita nad in podje specializirana električna varnostna naprava, namenjena zaščiti tokokrogov in priključenih naprav pred nestabilnostjo napetosti. Ta enota, nameščena na tirnico, ocenjena za standardne sisteme 220VAC/230VAC (50/60Hz), nenehno spremlja omrežno napetost.

Samodejno prekine napajanje, ko nivoji napetosti presežejo varne pragove (prenapetost) ali padejo prenizko (prenizka napetost), s čimer prepreči poškodbe motorjev, tiskanih vezij in ožičenja. Z robustno zasnovo, ki lahko deluje pri temperaturah od -20°C do +55°C, zagotavlja zanesljivo delovanje v različnih okoljih.

Načelo delovanja

Načelo delovanja 40A 63A Over and Under Protector je pravzaprav spremljanje podatkov o napetosti. To vključuje na primer zaznavanje in spremljanje senzorjev, krmilnih enot, relejev in drugih pogojev.

Senzor: nivo napetosti je mogoče spremljati v realnem času. Če napetost preseže ali pade pod naš prednastavljeni prag, senzor pošlje signal krmilni enoti in nas pozove, da izvedemo postopek.

Krmilna enota: lahko sprejema signale s senzorja in ugotovi, ali je napetost nenormalna. Če je napetost prepoznana kot previsoka ali prenizka, bo krmilna enota aktivirala zaščitne ukrepe.

Rele: na ukaz krmilne enote bo rele hitro odprl tokokrog, da zaščiti opremo pred poškodbami in prepreči požar.

Zaščita opreme

Občutljivi stroji potrebujejo stabilno napajanje za pravilno delovanje. The40A 63A Zaščita nad in podse pogosto uporablja za zaščito:

• Medicinska oprema:Zagotavljanje, da se kritična diagnostična orodja ne poškodujejo zaradi sunkov električne energije.
• Instrumenti:Ohranjanje natančnosti krmilnih sistemov in senzorjev, ki so odvisni od konstantne napetosti.

Industrijske/komercialne obremenitve

Za težje aplikacije nudi naprava visoke tokovne vrednosti za obvladovanje velikih električnih obremenitev:

• Ocena 40A:Primerno za standardne komercialne razsvetljave in manjše nastavitve pisarniške opreme.
• 63A Ocena:Idealen za industrijske razdelilne plošče, težke motorje in glavne napajalnike, kjer je potrebna višja tokovna zmogljivost.

Vrsta in mehanizem zaščite

The40A 63A Zaščita nad in poduporablja pametni nadzorni sistem, ki vključuje senzorje in releje za upravljanje varnosti električne energije:

• Zaščita pred prenapetostjo:Zazna nenadne dvige napetosti (npr. prekinitev nevtralne linije) in prekine napajanje, da prepreči nevarnost požara in staranje izolacije.
• Zaščita pred prenizko napetostjo:Prepozna padce napetosti, ki lahko povzročijo pregrevanje in zaustavitev motorjev, odklop bremena, da prepreči pregorevanje.
• Samodejna obnovitev:Ko se napetost vrne v stabilno območje, lahko enota samodejno ponovno zapre tokokrog, kar zmanjša potrebo po ročnem posegu in zagotovi neprekinjeno delovanje.

Prednosti

Spremljanje napetosti v realnem času in hiter odklop: 40A 63A Over and Under Protector bo neprekinjeno spremljal omrežno napetost vsak dan, ko bo napetost zaznana nad nastavljenim pragom, kot je prenapetost ali prenizka napetost, bo zaščita prekinila napajanje, s čimer prepreči, da bi se električne naprave trajno poškodovale zaradi visoke ali nizke napetosti.

Podaljšajte življenjsko dobo električnih naprav: če je dolgoročno stabilno napetostno okolje, se bodo elektronske komponente zmanjšale zaradi napetostnih sunkov, ki jih povzročijo poškodbe in staranje, lahko stabilizira napajanje in zmanjša nihanja, da podaljša celotno življenjsko dobo opreme.

Zaščitite opremo: kot so računalniki, medicinska oprema, instrumenti in nadzorni sistemi, zahtevajo visokonapetostno natančnost. Če zazna nenormalno napetost, bo prekinil napajanje, da prepreči izgubo podatkov o opremi.

Visoka varnost in zaščitna zmogljivost: ko lahko nenaden dvig napetosti povzroči pregrevanje žice, kratek stik ali požar, 40A 63A Over and Under Protector pravočasno prekine napajanje v trenutku prenapetosti, zmanjša nevarnost električnih požarov in izboljša varnost električne energije.

pogosta vprašanja

Kako prilagodim mejne vrednosti napetosti?

Enota ima nastavljive nastavitve, ki vam omogočajo umerjanje pragov prenapetosti in prenizke napetosti, da ustrezajo posebnim zahtevam vaših povezanih naprav.

Kaj je funkcija "samodejne obnovitve"?

Ko je napaka odpravljena in se napetost vrne v varno območje, lahko 40A 63A Over and Under Protector samodejno obnovi napajanje, kar zmanjša potrebo po ročnih ponastavitvah in zagotovi kontinuiteto.

Kakšna je razlika med 40A in 63A?

To se nanaša na nazivno moč toka. Model 63A lahko prenese večjo električno obremenitev (več naprav) kot model 40A. Izberite glede na vašo skupno priključno obremenitev.

Ali to ščiti pred udari strele?

Ta naprava je zasnovana za zaščito pred prenapetostjo. Za popolno varnost pred direktnim udarom strele je priporočljiva uporaba tega varovalka skupaj z namensko prenapetostno zaščitno napravo (SPD).

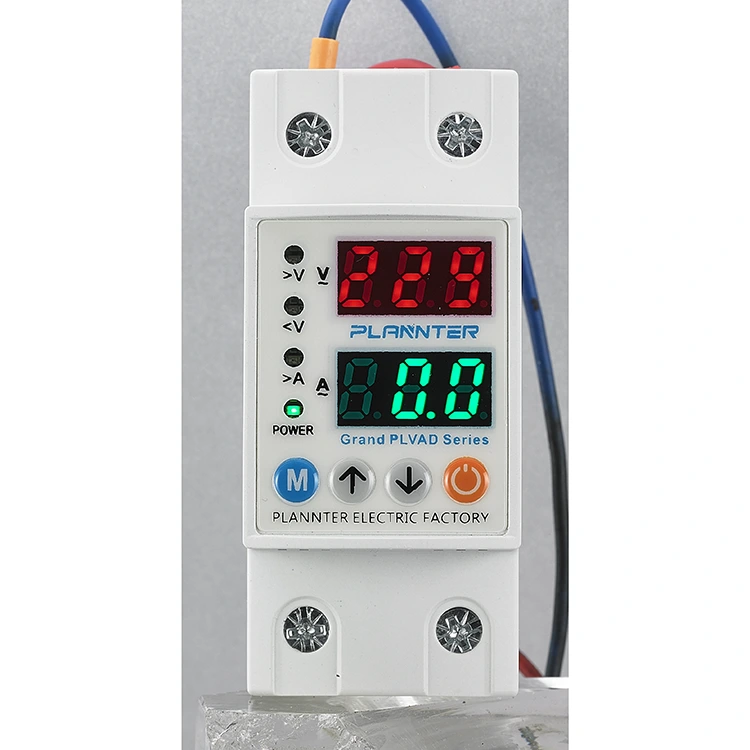

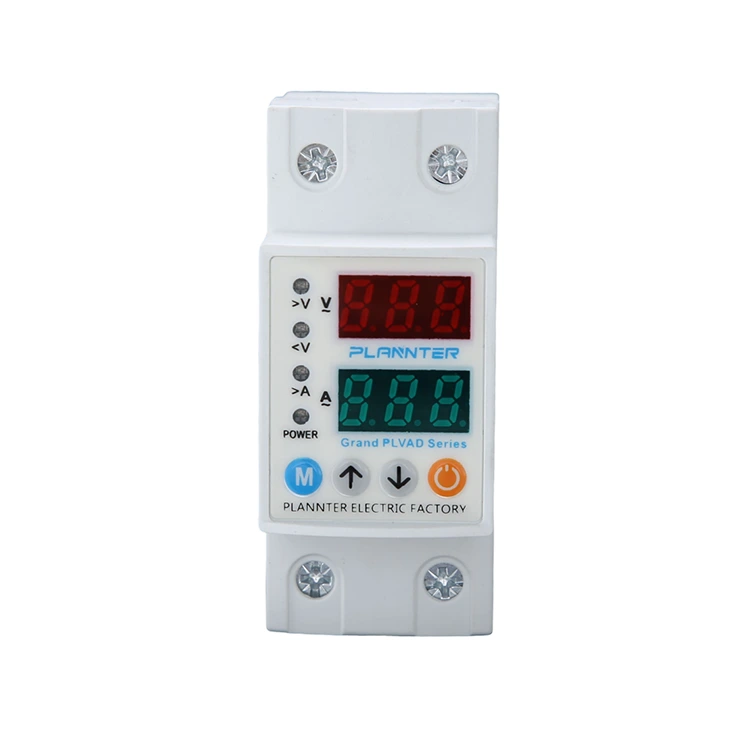

Zaslon in gumbi

1 - Gumb SET: Ta gumb se uporablja za shranjevanje po nastavitvi/spreminjanju vrednosti previsokega toka in nastavitev visoke/nizke napetosti ter napak

čakalna doba.

2 - Gumb GOR: Povečajte zahtevano vrednost.

3 - Gumb navzdol: Zmanjšajte zahtevano vrednost.

4 - Gumb za ročni vklop/izklop: Uporablja se za ročni vklop ali izklop izhoda naprave. Ko je izhod izklopljen, bo na zaslonu prikazano »OFF«, naprava pa ne bo mogla izvesti samodejne ponastavitve. Ponovno pritisnite gumb, da ponovno aktivirate napravo in nadaljujete z normalnim delovanjem (če ni obstoječe napake).

5 - Trenutni prikaz

1. skupina prikazov: Pri normalnem delovanju ta zaslon prikazuje vrednost vhodne (omrežne) napetosti. Zaslon ostane stalno osvetljen, ko ni prisotne napake, in utripa, če pride do napake pri visoki ali nizki napetosti. Med programiranjem zaslon prikazuje ustrezne vrednosti parametrov, ki se nastavljajo, kot so prekomerni tok, pragovi visoke/nizke napetosti, zakasnitev napake in zakasnilni časi ponastavitve.

6 - Prikaz napetosti

2. skupina prikazov: Med običajnim delovanjem ta del prikazuje trenutno vrednost. Zaslon ostane enakomerno osvetljen, ko sistem deluje normalno, in utripa v primeru napake zaradi prevelikega toka. Med procesom programiranja prikaže številčno vrednost ustreznega programskega parametra.

7 - LED indikatorji:

A>: Zasveti, ko je zaznana napaka prekomernega toka.

V>: Zasveti, ko pride do napake pri visoki napetosti.

V<: Zasveti, ko pride do napake pri nizki napetosti.

Izhod: zasveti, ko naprava začne z izhodnim delovanjem.

Diagram povezave

Nevtralne in fazne žice iz električnega omrežja morajo biti priključene na sponki "N" in "L", ki sta na napravi označeni kot "Vhod".

Nevtralne in fazne žice opreme, ki naj bi bila zaščitena pred previsoko ali prenizko napetostjo, morajo biti priključene na sponki »N« in »L« pod razdelkom »Izhod« naprave.

Dimenzije
