Dvojna napetostna zaščita zaslona

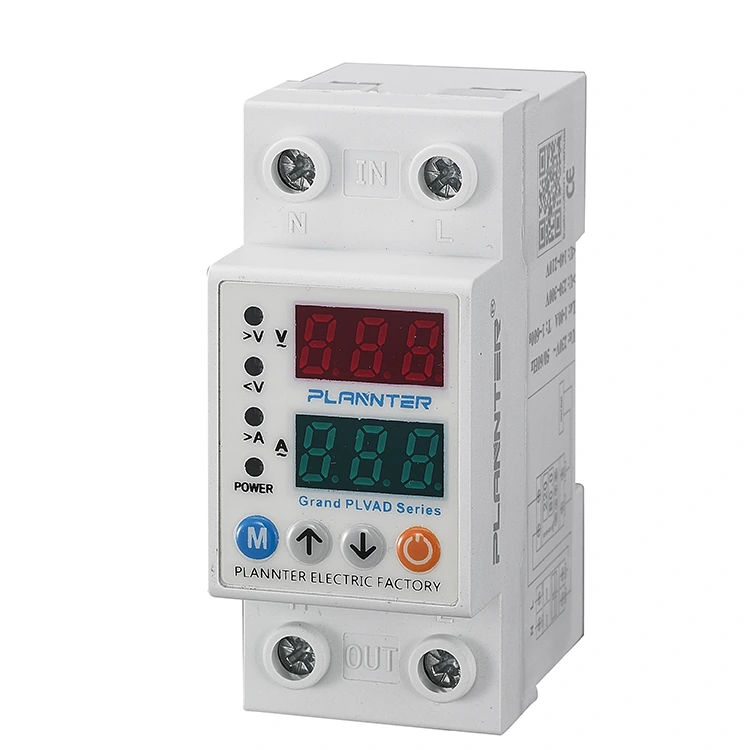

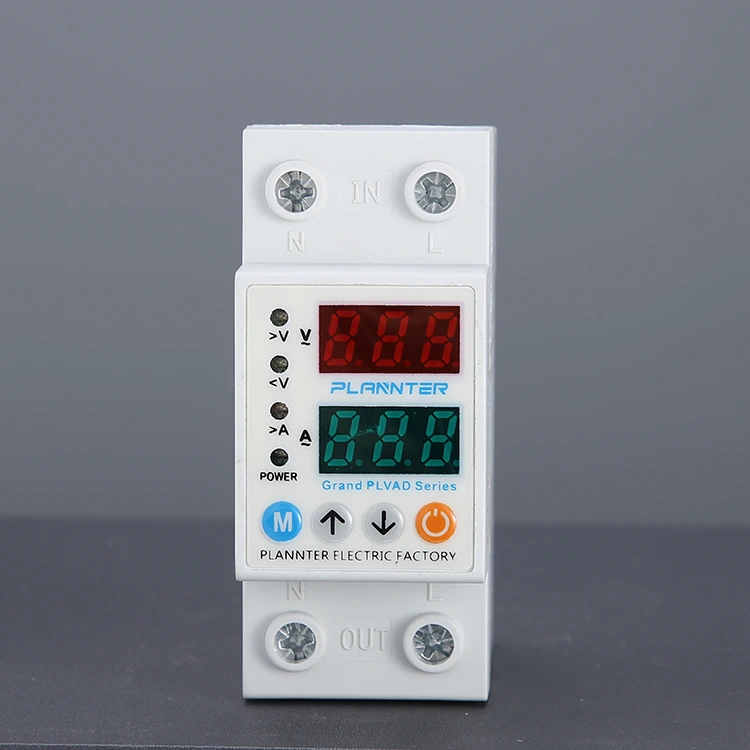

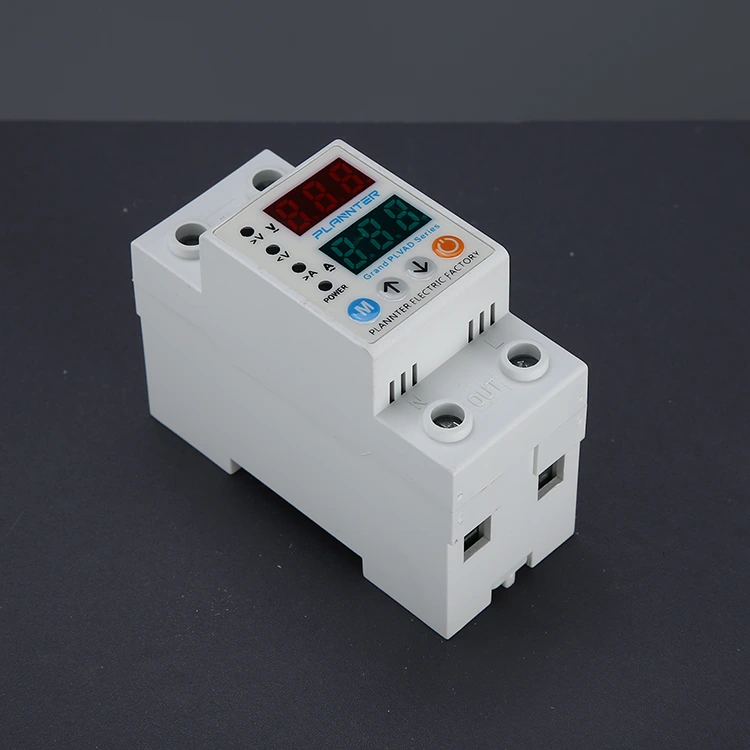

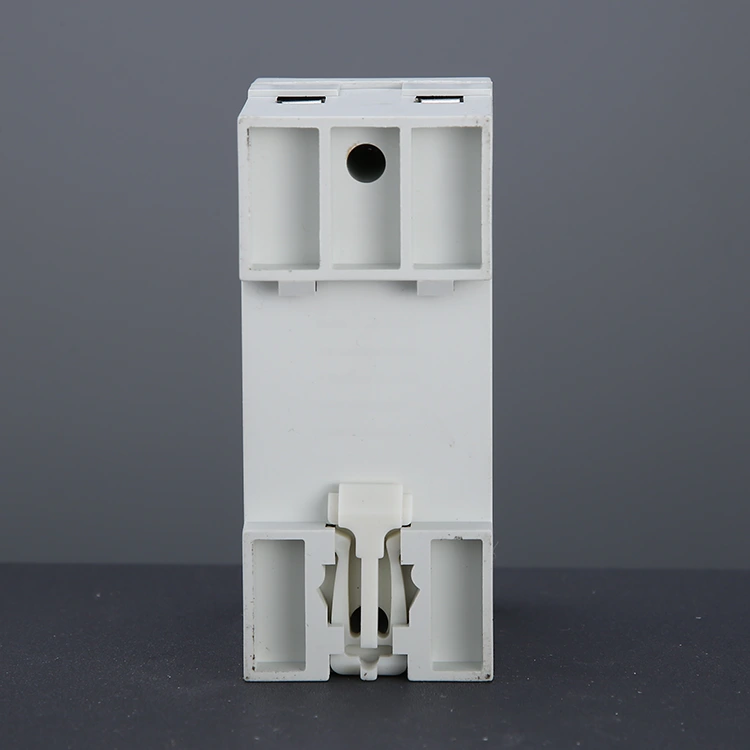

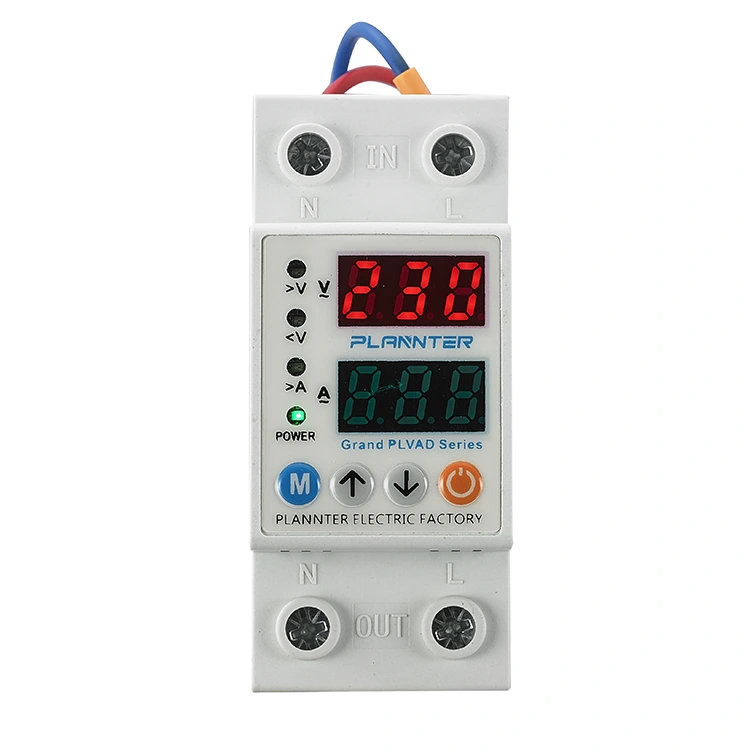

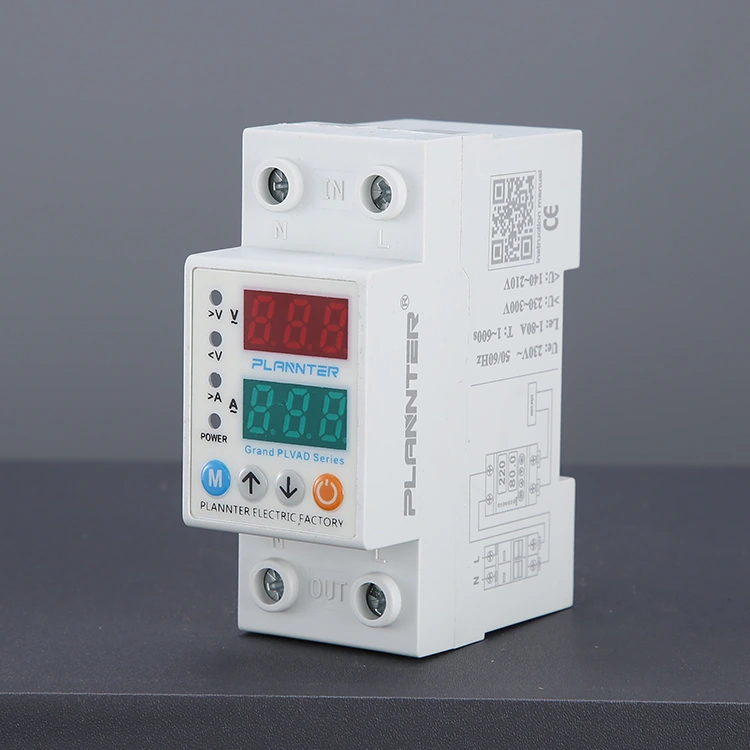

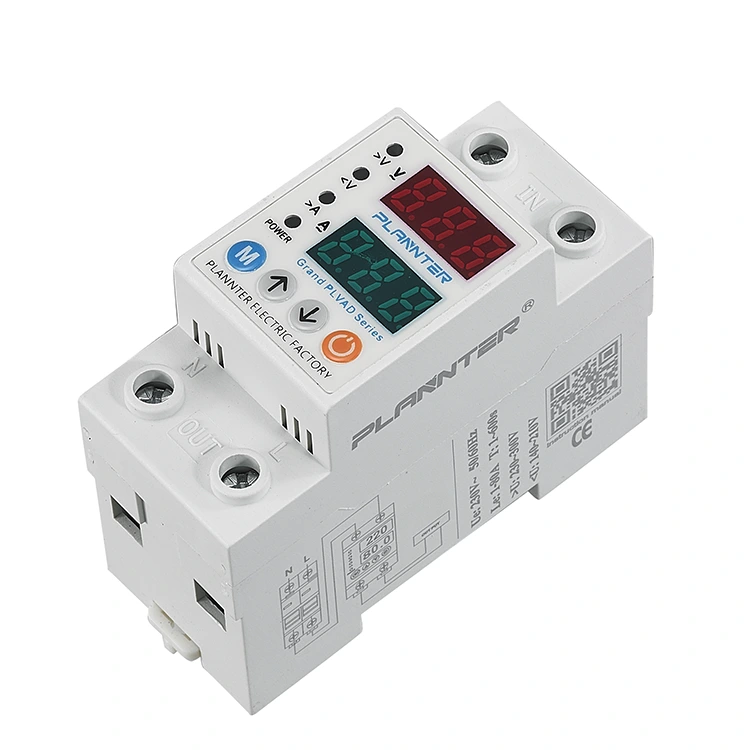

Nastavljiva napetost ščiti električne sisteme pred prenapetostjo, prenizko napetostjo, prenapetostjo in prenizkim tokom za različne sisteme, kot so solarne instalacije, da prepreči poškodbe opreme. Zagotavlja sistem za nadzor in zaščito v realnem času za industrijske, komercialne in stanovanjske aplikacije. Ta zaščita napetosti z dvojnim zaslonom PUGAO (Plannter Electric) ima dvojna LED zaslona, ​​ki omogočata hiter pregled vhodne napetosti in bremenskega toka. Prihrani prostor z montažo na DIN letev in ga je enostavno nastaviti z gumbi za nastavitev/gor/dol/ročni vklop/izklop.

Lastnosti

Regulirana napetost/tokovna zaščita: Nastavimo lahko prilagodljivo prenapetost, npr. >230 V in prekomerni tok do pragov 63 A za nadzor in zaščito električnega sistema pred poškodbami zaradi nihanj moči.

Dvojni zaslon v realnem času: Ta zaščita napetosti z dvojnim zaslonom ima digitalni LED zaslon, ki spremlja napetost 220 V/230 V in trenutne vrednosti.

Alarmi z več indikatorji: Rdeče in zelene LED diode jasno označujejo stanje napajanja, prenapetost/prenapetost in prenizko napetost/podtok, kar zagotavlja spremljanje v realnem času in zanesljivo zaščito sistema za industrijske, komercialne in stanovanjske aplikacije.

Kakšne so funkcije dvojne napetostne zaščite zaslona?

Medtem ko odklopniki zagotavljajo predvsem zaščito pred kratkimi stiki in preobremenitvami – ne glede na nivoje napetosti – če potrebujete specializirano opremo za reševanje specifičnih težav, povezanih z napetostjo, je PUGAO Dual Display Voltage Protector idealna izbira.

1. Prenapetostna zaščita

Ko napetost nenadoma naraste – na primer, če prekinjena nevtralna žica povzroči skok napetosti na 380 V – bo naprava v trenutku, ko napetost preseže prednastavljeni prag, takoj prekinila napajanje in s tem preprečila poškodbe ali pregorevanje električnih naprav.

2. Podnapetostna zaščita

Ko napetost pade prenizko, na primer pod 170 V v obdobjih največje porabe električne energije, bo naprava samodejno prekinila napajanje. S tem preprečimo pregrevanje in izgorevanje aparatov na motorni pogon zaradi delovanja pod nezadostno napetostjo.

3. Prenapetostna zaščita

Izdelki PUGAO so napredni in zelo zanesljivi ter imajo vgrajene zmogljivosti spremljanja toka. Če tok preseže vnaprej nastavljeni prag, bo naprava sprožila in zagotovila zaščito.

4. Samodejna obnovitev

Ko se napetost vrne na normalno raven, bo napetostni zaščitnik po kratki zakasnitvi samodejno obnovil napajanje, kar ne zahteva ročnega posega.

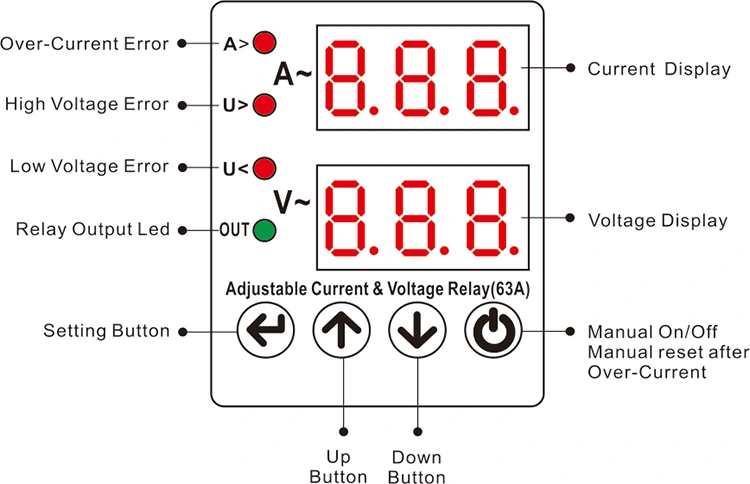

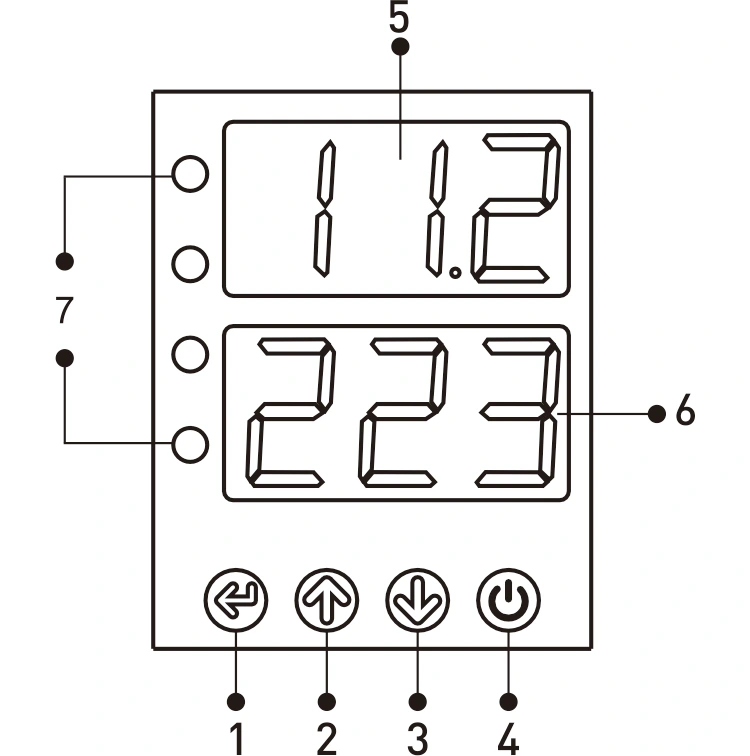

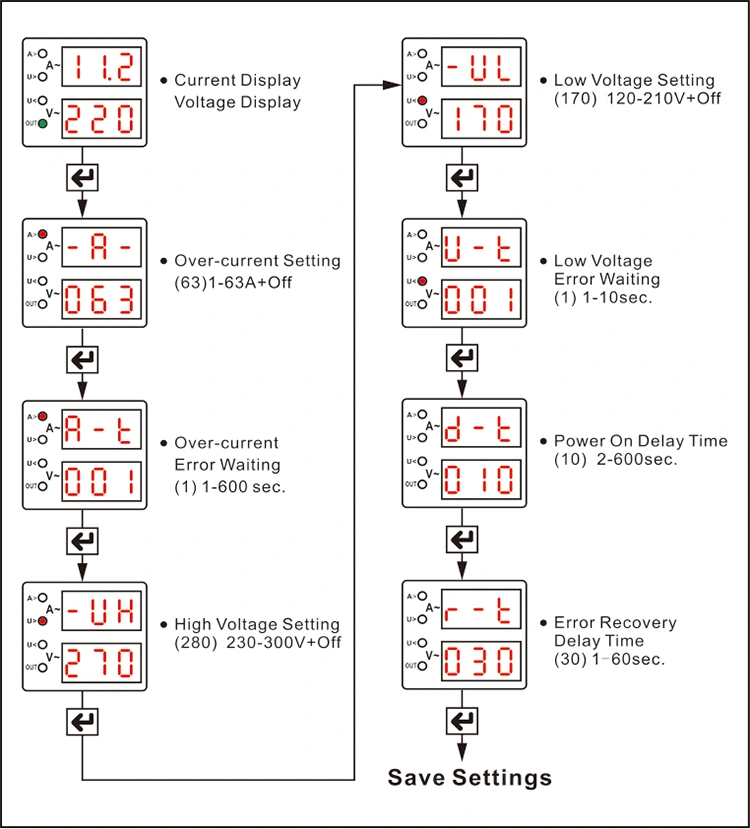

Zaslon in gumbi

1 - gumb SET: za nastavitev ali spreminjanje vrednosti nadtoka, nastavitev visoke/nizke napetosti, napak itd. v nastavitvah.

2 - gumb GOR: Poveča želeno vrednost.

3 - Gumb navzdol: zmanjša želeno vrednost.

4 - Gumb za ročni vklop/izklop: Uporablja se za izklop izhoda naprave. Če je v tem stanju, bo na zaslonu prikazano "off" in naprava se ne bo ponastavila. Če naprava ni okvarjena, s ponovnim pritiskom na ta gumb napravo vklopite in jo ponovno uporabite.

5 - TRENUTNI PRIKAZ

Prva skupina prikazov: med normalnim delovanjem je tukaj prikazana vhodna napetost; med stanjem brez napake je zaslon vedno osvetljen; med napakami zaradi visoke ali nizke napetosti zaslon utripa. Med programiranjem zaslon prikazuje vrednosti ustreznega programa, kot so prekomerni tok, visoka napetost/nizka napetost, čakanje na napako, nastavljene vrednosti čakanja na ponastavitev.

6 - Prikaz napetosti

Druga skupina prikazov: med običajnim delovanjem prikazuje trenutno vrednost; v stanju brez napake zaslon ostane osvetljen; pri prekomerni tokovni napaki zaslon utripa. Med programiranjem se prikaže ustrezna vrednost programa.

7 - LED:

A>: Zasveti med prekomernim tokom.

V>: sveti med visokonapetostno napako.

V<: sveti med napako pri nizki napetosti.

OUT: sveti, ko naprava oddaja.

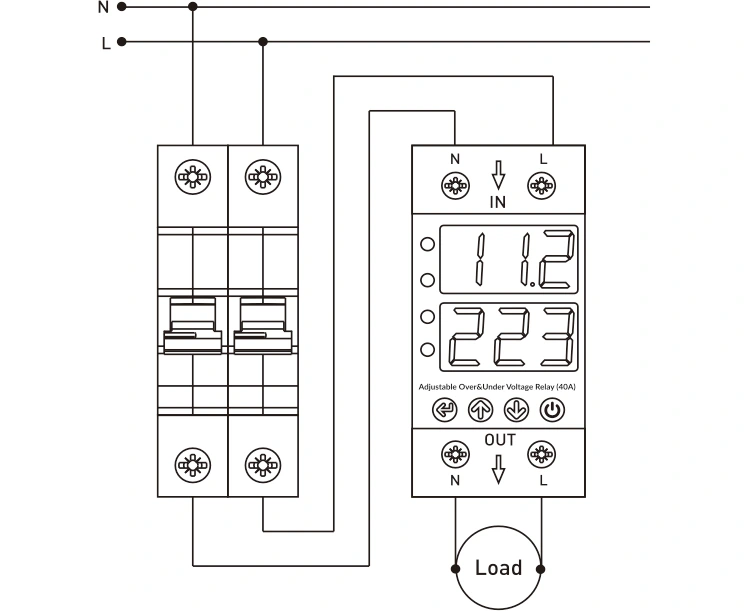

Diagram povezave

Nevtralne in fazne žice iz napajanja morajo biti priključene na sponki "N" in "L" na razdelku "Vhod" naprave.

Pri napravah, ki zahtevajo zaščito pred prenapetostjo in prenizko napetostjo, je treba nevtralno in fazno žico priključiti s sponk "N" in "L" na razdelku "Izhod" naprave.

Scenariji uporabe

pogosta vprašanja

V: Ali lahko sam ročno nastavim omejitve izklopa napetosti?

O: Da. To je ena od temeljnih prednosti izdelkov PUGAO. Z gumbi za prilagajanje na nadzorni plošči lahko ročno prilagodite naslednje parametre:

Prenapetostni zaščitni prag

Podnapetostni zaščitni prag

Prenapetostni zaščitni prag

Čas zakasnitve obnovitve

Za posebne konfiguracijske korake glejte priročnik za uporabo, ki je priložen izdelku.

V: Zakaj zaslon zasveti takoj po priključitvi napajalnika, vendar se napajanje bremenu ne dostavi takoj?

O: Prosimo, preverite na zaslonu, ali utripa kakšna številka ali ali poteka odštevanje. To pomeni, da je aktivna funkcija zakasnjenega zagona zaščite.

Namen: preprečiti poškodbe električnih naprav zaradi nenadnih tokovnih sunkov, ki se lahko pojavijo takoj po vzdrževanju ali obnovi električnega omrežja.

Priporočilo: Če želite, da se napajanje zagotovi takoj po povezavi, lahko nastavite čas zakasnitve obnovitve na minimalno vrednost; vendar zaradi varnosti naprave priporočamo, da ohranite določen čas zakasnitve.
