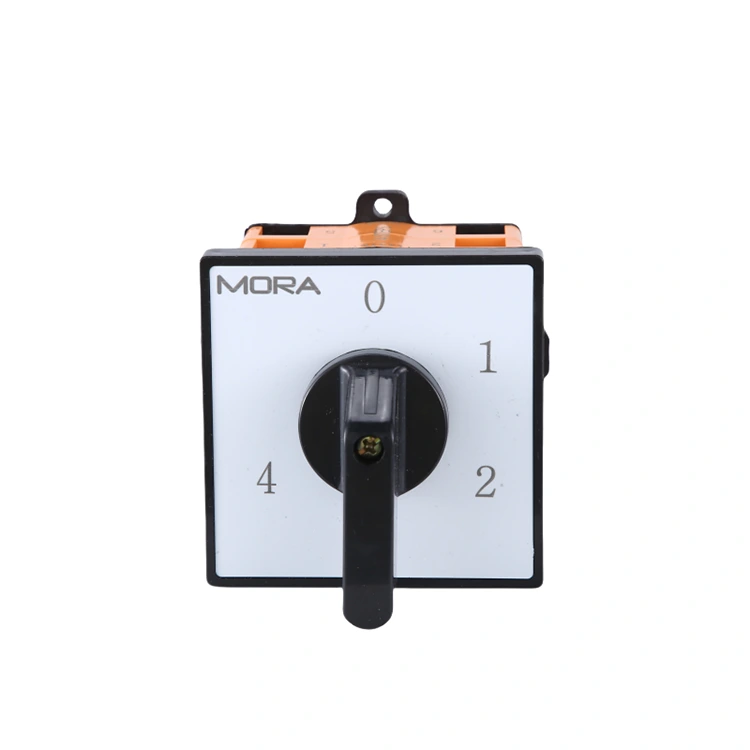

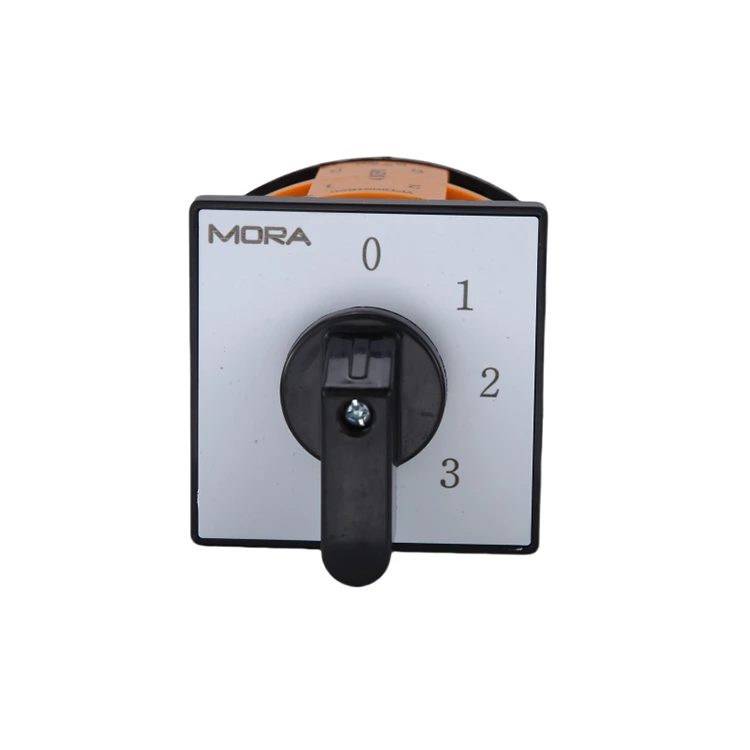

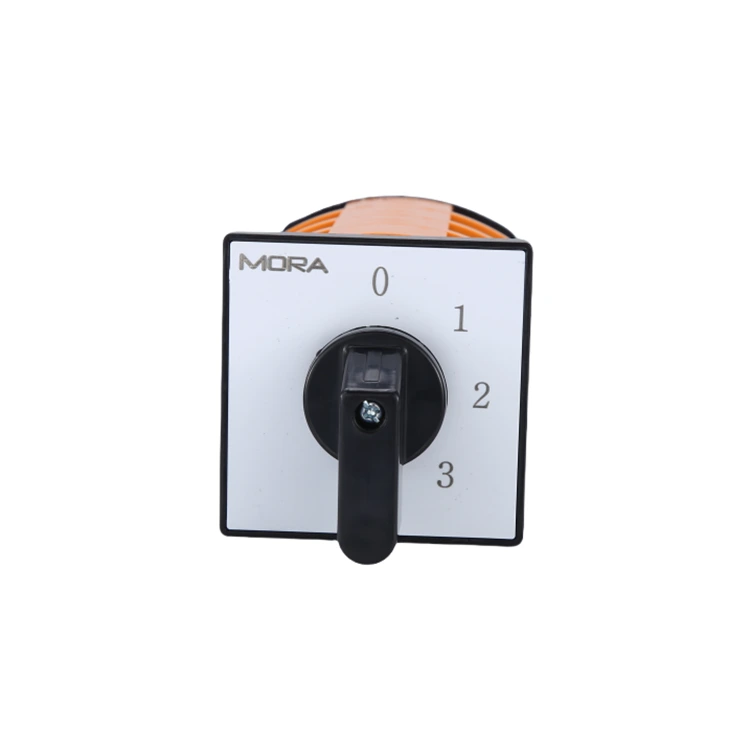

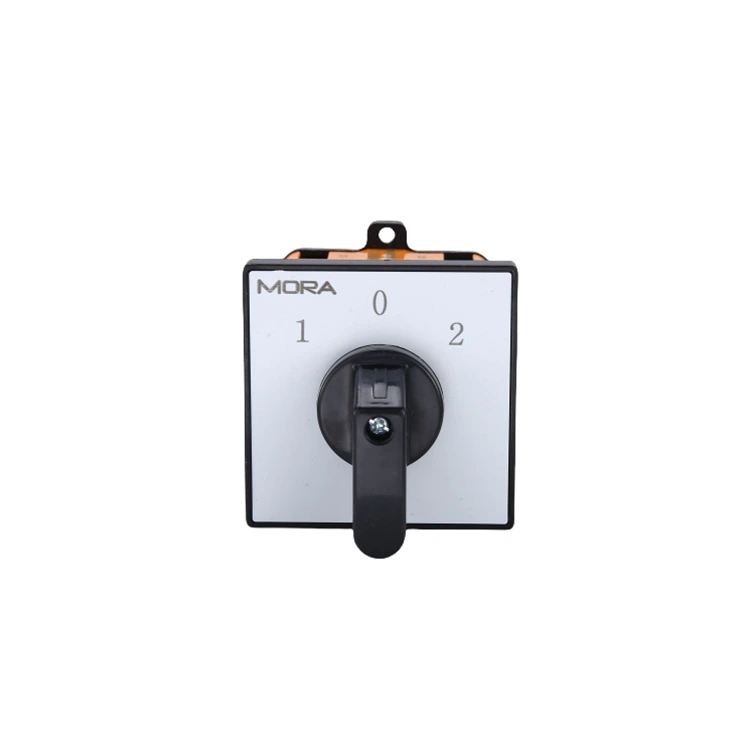

Univerzalno preklopno stikalo za gospodinjsko in industrijsko uporabo

Univerzalno preklopno stikalo, znano tudi kot odmično stikalo, lahko preklaplja med dvema viroma napajanja, dvema bremenoma ali dvema vezjema v obe smeri. PUGAO (Plannter Electric) ponuja storitve ODM in OEM za te izdelke. Kadar koli nas lahko kontaktirate, če želite izvedeti več o uporabi različnih električnih naprav, vključno znapetostni ščitnikiinMCB.

Ključne značilnosti

1. Večpozicijsko preklapljanje

Univerzalno preklopno stikalo podpira 2-položajno, 3-položajno in večpoložajno preklapljanje, kar omogoča izbiro različnih stanj vezja, kot je glavno napajanje / izklop / rezervno napajanje.

2. Zmogljivost krmiljenja več krogov

Ta vrsta preklopnega stikala je sposobna krmiliti več tokokrogov hkrati, kar ustreza kompleksnim električnim krmilnim zahtevam; običajno se uporablja v nadzornih omarah in ploščah opreme.

3. Visoka vsestranskost

Primeren je tako za enofazne kot trifazne sisteme in se lahko uporablja bodisi za preklapljanje moči bodisi za nadzor signala, kar eni sami napravi omogoča, da izpolni širok spekter aplikacij.

4. Kompaktna struktura in enostavna namestitev

Naša zasnova vključuje montažo na ploščo kot standardno možnost, na voljo pa je tudi montaža na DIN letev. Ta zasnova, ki prihrani prostor, omogoča brezhibno integracijo v nadzorne sisteme.

Osnovni scenariji uporabe

Univerzalna preklopna stikala se pogosto uporabljajo v industrijskih razdelilnih in krmilnih omarah. PUGAO dobavlja ta izdelek predvsem za naslednje aplikacije:

1. Električne meritve in spremljanje

V električnih razdelilnih omaricah je za zmanjšanje stroškov običajna praksa, da se za vsako posamezno fazo ne namesti namenski voltmeter.

To serijo stikal je mogoče namestiti na instrumentno ploščo razdelilne omare in povezati z enim samim voltmetrom. Z vrtenjem univerzalnega preklopnega stikala lahko uporabniki zaporedno merijo fazne napetosti L1, L2 in L3 ali merijo omrežno napetost.

2. Krmiljenje motorja z nizko zmogljivostjo

Ta stikala so primerna za uporabo z majhnimi obdelovalnimi stroji, miniaturnimi vodnimi črpalkami in električnimi dvigali – običajno vključujejo motorje z nizko zmogljivostjo z nazivno močjo 5,5 kW ali manj. Omogočajo neposreden nadzor nad zagonom, izklopom motorja, prilagajanjem hitrosti in vrtenjem naprej/nazaj.

3. Logično preklapljanje za kompleksna vezja

V krmilnih omaricah, krmilnih sistemih servo motorjev in zagonskih krogih zvezda-trikot deluje univerzalno preklopno stikalo kot oddajnik signala za preklapljanje med krmilnimi zankami. Primeri vključujejo preklop iz ročnega načina v samodejni način ali spreminjanje delovnih parametrov servo motorja.

Katere ključne parametre bomo videli v zvezi s preklopnim stikalom?

Nazivni obratovalni tok: največji tok, ki ga lahko stikalo neprekinjeno prenaša pod določenimi pogoji.

Nazivna izolacijska napetost: Največja napetost, ki jo lahko prenese izolacijska plast stikala.

Nazivna napetost, ki vzdrži impulz: Sposobnost, da prenese visokonapetostne sunke.

Število polov: 2, 3 ali 4 poli, kar določa število tokovnih poti, ki jih je mogoče preklapljati hkrati.

Stopnja zaščite (koda IP): Stopnja zaščite pred trdnimi predmeti in tekočinami. Mehanska in električna vzdržljivost: Število mehanskih operacij (brez obremenitve) in električnih operacij (pri nazivnem toku), ki jih stikalo prenese.

Previdnostni ukrepi pri namestitvi in ​​ožičenju

Najprej bodite pozorni na mesto namestitve univerzalnega preklopnega stikala. Izberite čisto, suho, lahko dostopno lokacijo z dovolj prostora za delovanje in vzdrževanje. Ta lokacija mora biti v skladu z lokalnimi električnimi predpisi. Da bi lahko prenesli polni nazivni tok stikala in priključno obremenitev, je treba izbrati kabel z ustreznim presekom. Zategnite vse sponke na predpisane vrednosti navora, sicer lahko pride do pregrevanja.

Univerzalno preklopno stikalo v primerjavi z ročnim preklopnim stikalom v primerjavi s samodejnim preklopnim stikalom
