Kako ročno preklopno stikalo izboljša zanesljivost in varnost sistema?

Ta članek raziskuje prednosti, aplikacije in ključne parametre aRočno preklopno stikalo(MCS). Bomo odgovorilikako, zakaj, inkajvprašanja omogočiti poglobljen, strokoven vpogled v izdelek, predstaviti proizvajalcaYueqing Planter Electric Factoryin predstavite podrobno specifikacijo. Vključili bomo tudi razdelek s pogostimi vprašanji, ki zajema pogosta vprašanja o ročnih preklopnih stikalih. Cilj je pomagati vam razumeti izdelek do vseh podrobnosti in se odločiti, kako se lahko prilega vašemu sistemu.

Kazalo

1. Uvod vYueqing Planter Electric Factory

2. Kaj je ročno preklopno stikalo?

3. Kako in zakaj uporabljati ročno preklopno stikalo

4. Tehnične specifikacije in parametri

5. Pogosta vprašanja: 10 pogostih vprašanj in odgovorov

6. Povzetek in kontaktni podatki

1. Uvod vYueqing Planter Electric Factory

Yueqing Planter Electric Factoryje uveljavljen proizvajalec, specializiran za nizkonapetostno elektrodistribucijsko opremo in stikalne naprave. Tovarna, ki se nahaja v Yueqingu v provinci Zhejiang na Kitajskem, se osredotoča na načrtovanje, proizvodnjo in testiranje preklopnih naprav, vključno z ročnimi preklopnimi stikali, preklopnimi stikali in pripadajočimi dodatki. Z desetletji proizvodnih izkušenj in strogim nadzorom kakovosti podjetje ponuja prilagojene rešitve za industrijsko, komercialno in stanovanjsko uporabo. Njihova linija izdelkov je zasnovana tako, da ustreza svetovnim standardom in zagotavlja zanesljivo delovanje v različnih pogojih.

Ustanovljen leta 2011,Yueqing Plannter Electric Factoryje že 14 let specializirano za proizvodnjo nizkonapetostne električne opreme, predvsem izvaža stikala za distribucijo električne energije, krmilno opremo, motorje, instrumente in druge izdelke. Podjetje vzdržuje celovit in znanstveni sistem vodenja kakovosti. Celovitost, moč in kakovost izdelkov Plant Electric Factory so priznani v celotni industriji.

2. Kaj je ročno preklopno stikalo?

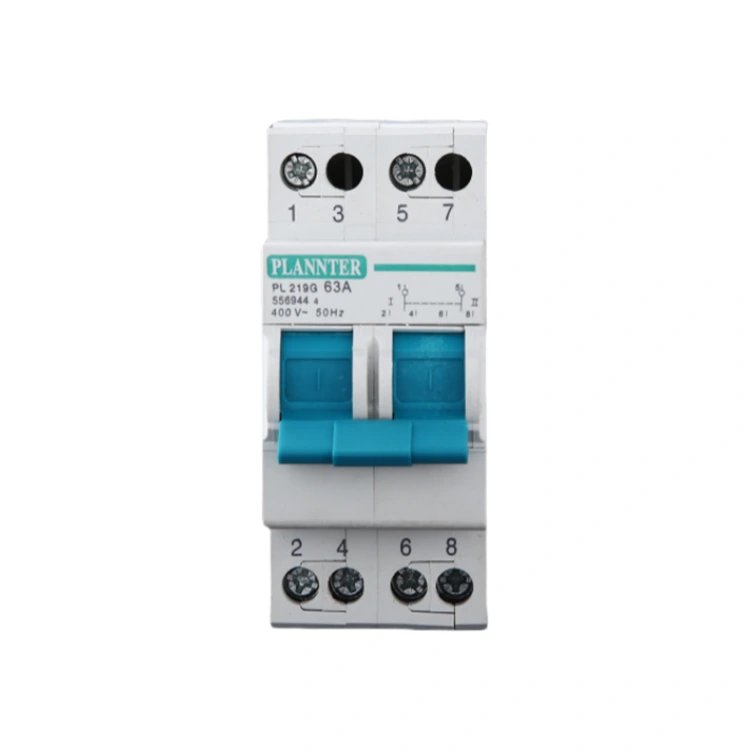

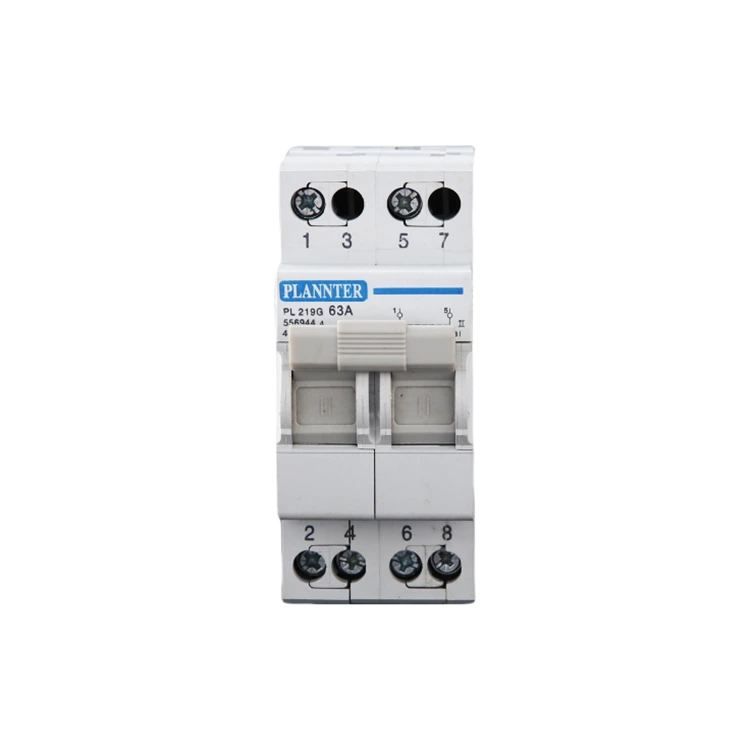

A Ročno preklopno stikalo(MCS) je mehanska ali elektromehanska naprava, ki uporabniku omogoča ročno preklapljanje bremena z enega vira energije na drugega (na primer z električnega omrežja na rezervni generator) in nazaj.
Ključne funkcije:

• Zagotavlja varno izolacijo med dvema viroma energije, tako da samo en vir kadar koli napaja breme.

• Omogoča ročno delovanje namesto avtomatskega. Upravljavec stikala fizično premakne ročico ali ročico za izbiro med viri.

• Podpira več vrst prehodov (odprto, hitro, zaprto) glede na zasnovo izdelka.

Zakaj je pomembno?
V napravah, kjer samodejni preklop ni potreben ali je previsok, aročno preklopno stikaloponuja zanesljivo in preprosto rešitev za upravljanje alternativnega vira energije. Zagotavlja, da lahko uporabnik ob izpadu glavnega napajanja varno in ročno preklopi na rezervno napajanje brez tveganja izpada ali povratnega napajanja omrežja.

3. Kako in zakaj uporabljati ročno preklopno stikalo

kakodeluje

• Pri normalnem delovanju jeMCSpovezuje obremenitev s primarnim virom napajanja (omrežno omrežje).

• Ko primarni vir odpove ali potrebuje vzdrževanje, operater ročno premakne ročico/vzvod, da odklopi primarni vir in priključi rezervni vir (npr. generator, alternativno električno omrežje).

• Ko je primarni vir obnovljen in stabiliziran, operater ročno obrne stikalo, da obnovi obremenitev nazaj na primarni, in izolira rezervni vir.

• Ker je naprava ročna, človeško posredovanje zagotavlja zavest o preklapljanju, sama po sebi pa je enostavnejša v krmilni logiki kot avtomatska preklopna stikala.

zakajuporabiti eno?

• Stroškovna učinkovitost: Ročne naprave so običajno cenejše od popolnoma avtomatskih preklopnih stikal (ATS), saj ni potrebno samodejno zaznavanje ali motorizirano aktiviranje.

• Nadzor in varnost: Ročno preklapljanje omogoča operaterju popoln nadzor nad tem, kdaj in kako pride do preklopa, kar je lahko zaželeno pri enostavnejših namestitvah ali kjer je ročni nadzor prednosten.

• Zanesljivost in vzdrževanje: Manj samodejnih komponent pomeni manj možnih načinov okvare; enostavnejša zasnova pogosto zahteva manj vzdrževanja.

• Uporabnost: Primerno za številne nastavitve, vključno z majhnimi poslovnimi zgradbami, aplikacijami v pripravljenosti za stanovanja, oddaljenimi namestitvami ali nekritičnimi obremenitvami, kjer ni potrebna popolna avtomatizacija.

• Skladnost in izolacija: Zagotavlja pravilno izolacijo med viri za varnost, preprečuje povratno napajanje v električno omrežje in izpolnjuje zahteve kode.

kdajinkjerza uporabo

• Ko imate generator in potrebujete varen način za ročno preklapljanje med pripomočkom in generatorjem.

• V gradbenih distribucijskih sistemih, kjer se rezervno napajanje uporablja le, ko je potrebno in je ročno posredovanje sprejemljivo.

• V okoljih, kjer samodejni preklop ni potreben zaradi stroškov, preprostosti delovanja ali regulativnih omejitev.

• Na oddaljenih ali industrijskih lokacijah, kjer je operater vedno prisoten in je možno ročno preklapljanje.

4. Tehnične specifikacije in parametri

Tukaj so tipični parametri za aročno preklopno stikalo, ki mu sledi primerjalna tabela ključnih parametrov modela. Te tabele so v pomoč inženirjem, strokovnjakom za nabavo in tehničnim kupcem.

A. Seznam specifikacij

• Nazivni tok (npr. 16 A do 3200 A)

• Nazivna napetost (npr. 230 V, 400 V AC ali več)

• Polovi (npr. 3-polni, 4-polni)

• Vrsta prehoda (odprto, hitro, zaprto)

• Stopnja zaščite (ocena IP)

• Konfiguracija terminala, število priključkov

• Primerno za težke aplikacije, ocena CTI (npr. nad 600 V)

• Skladnost s standardi (npr. IEC/EN 60947-3)

• Vrsta namestitve (stenska, panelna)

• Toleranca okoliških pogojev (temperatura, vlaga itd.)

• Ročni ročaj/pogonski mehanizem, dodatni dodatki (gred, dolžina ročaja)

B. Primerjalna tabela tipičnih modelov

C. Ključni pomisleki za specifikacijo

• Zagotovite, da nazivni tok pokriva največjo obremenitev in varnostno rezervo.

• Potrdite, da nazivna napetost ustreza napajalnemu sistemu (enofazni ali trifazni).

• Izberite pravo konfiguracijo pola glede na to, ali je potrebno nevtralno preklapljanje.

• Izberite vrsto prehoda, ki ustreza sistemski toleranci za prekinitev (tipično je odprt prehod).

• Zagotovite, da se ohišje in ocena IP ujemata z okoljem namestitve (na prostem, v zaprtih prostorih, prašno, vlažno).

• Prepričajte se, da so dodatki in dolžine ročaja/gredi skladni s tovarniškimi priporočili (npr. omejitev dolžine ročaja)

5. Pogosta vprašanja: 10 pogostih vprašanj in odgovorov

V1: Kaj točno je ročno preklopno stikalo?
A1: Ročno preklopno stikalo je naprava, ki operaterju omogoča, da ročno prenese obremenitev z enega vira energije na drugega, običajno prek ročaja ali vzvoda, s čimer zagotovi, da obremenitev kadar koli napaja le en vir.

V2: Zakaj izbrati ročno preklopno stikalo namesto avtomatskega?
A2: Ročna stikala so enostavnejša, cenejša in omogočajo neposreden nadzor operaterju. Primerni so za aplikacije, kjer samodejni prenos ni nujen ali stroškovno učinkovit.

V3: Kako izberem pravilno vrednost toka za ročno preklopno stikalo?
A3: Izberite nazivni tok, ki pokriva največjo pričakovano obremenitev in rezervo za varnost, ob upoštevanju prihodnje širitve in koničnih obremenitev. Posvetujte se s krivuljami in smernicami proizvajalca.

V4: Kaj pomeni vrsta prehoda "odprto", "hitro" ali "zaprto"?
A4: Ti izrazi se nanašajo na to, kako se stikalo premika z enega vira na drugega. "Odprto" pomeni prekinitev, preden se vzpostavi (pride do trenutne prekinitve povezave). "Zaprto" ali "hitro" pomeni pripravo pred prekinitvijo ali minimalno prekinitev.

V5: Ali lahko pozneje dodam četrti pol, če sem prvotno izbral 3-polno stikalo?
A5: Ne. Stikalo je treba naročiti kot pravilno polno različico (3- ali 4-polno), ker naknadne spremembe niso dovoljene.

V6: Kako povežem ročno preklopno stikalo za trifazni sistem?
A6: Priključite primarni vir na zgornje terminale, rezervni vir na drug niz in obremenitev na spodnje. Prepričajte se, da so nevtralne in ozemljitvene povezave pravilne. Upoštevajte shemo ožičenja proizvajalca.

V7: Katere zahteve okolja namestitve naj preverim?
A7: Preverite zaščito ohišja (ocena IP), toleranco temperature okolja, vlažnost, izpostavljenost prahu in mehansko pritrditev (plošča ali stena). Prepričajte se, da je dolžina ročaja/gredi znotraj specifikacij proizvajalca.

V8: Ali je ročni preklop varen z regulativnega vidika?
A8: Da, ko je pravilno nameščeno in označeno, ročno preklopno stikalo zagotavlja varno izolacijo med viri, preprečuje povratno napajanje in zagotavlja skladnost z varnostnimi standardi.

V9: Kako pogosto je potrebno vzdrževati ročno preklopno stikalo?
A9: Intervali vzdrževanja so odvisni od uporabe, okolja in profila obremenitve. Običajno občasno preverjanje kontaktov, zategovanje sponk in preverjanje mehanskega delovanja. Upoštevati je treba priporočila tovarne.

V10: Kaj se zgodi, če je ročno preklopno stikalo v napačnem položaju ali je vklopljeno nepravilno?
A10: Če je preklop nepravilen, obstaja nevarnost, da sta oba vira priključena hkrati (povratno napajanje) ali da obremenitev ostane brez napajanja. Pravilno označevanje, ročaji, ki jih je mogoče zakleniti, in usposobljeno osebje pomagajo preprečiti zlorabo.

6. Povzetek in kontaktni podatki

Če povzamemo, aRočno preklopno stikaloje robustna in stroškovno učinkovita rešitev za preklapljanje bremen med dvema viroma energije, kjer je sprejemljivo ročno posredovanje. Ponuja preprosto zasnovo, nadzor operaterja in skladnost z varnostnimi standardi. Pri izbiri in namestitvi enega je ključnega pomena, da pregledate nazivni tok, nazivno napetost, konfiguracijo polov, vrsto prehoda, okoljsko primernost in način namestitve.

Za zanesljivo dobavo, zaupanja vredno proizvodnjo in popolno tehnično podporo si oglejte ponudbe podjetjaYueqing Planter Electric Factory. Naša ekipa vam lahko pomaga določiti pravi model in prilagodi preklopno rešitev vaši aplikaciji.Kontaktnasdanes, da se pogovorimo o vaših zahtevah in zahtevamo ponudbo.
