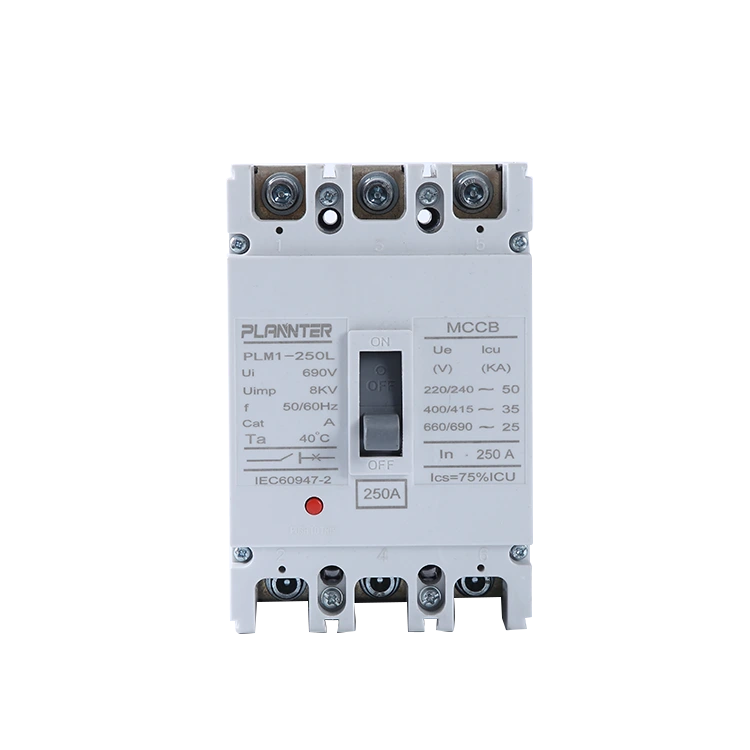

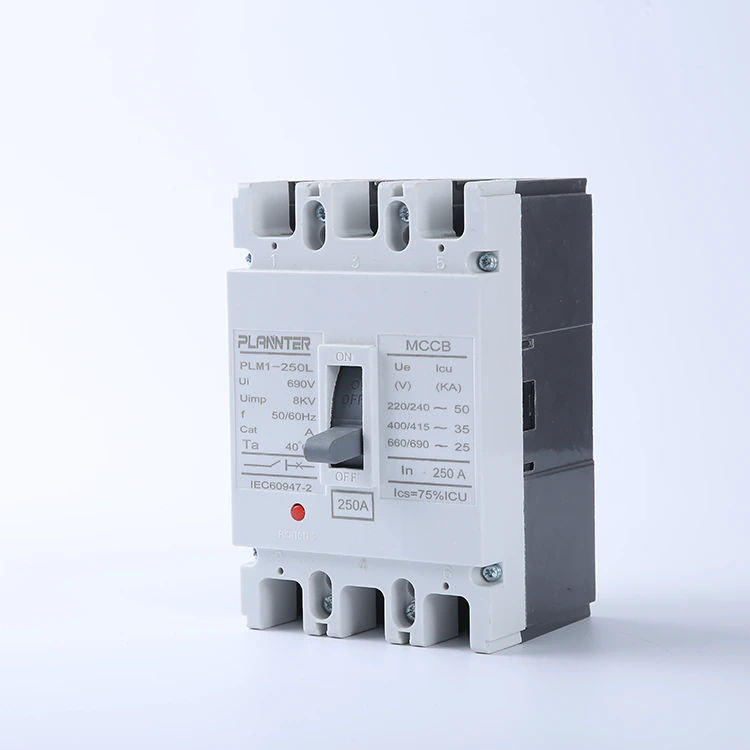

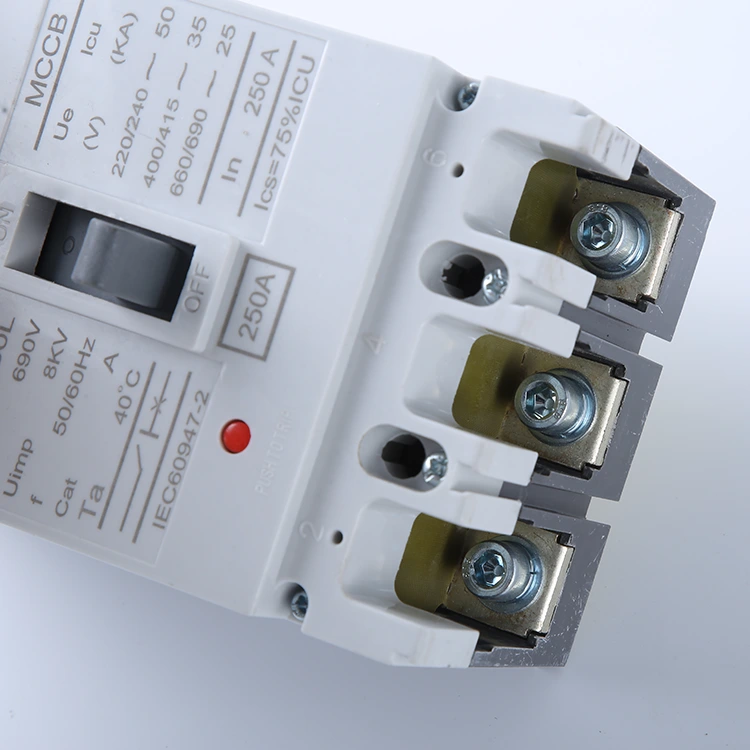

AC visokonapetostni odklopnik v oblikovanem ohišju

AnAC visokonapetostni odklopnik v oblikovanem ohišjuje robustna zaščitna naprava za vezje, zasnovana za obvladovanje visokih tokovnih obremenitev in ekstremnih situacij kratkega stika. Služi kot "končna obramba" za vaš elektroenergetski sistem, ki zagotavlja prekinitev tudi v hudih okvarah.

Ti odklopniki, izdelani iz materialov, odpornih na oblok in udarce, zagotavljajo dimenzijsko stabilno delovanje, zaradi česar so zanesljivo jedro v omaricah za krmiljenje moči za operacije v velikem obsegu.

Ključne značilnosti in specifikacije

Razpon napetosti

Nazivna delovna napetost:AC 400V/690V; AC visokonapetostni odklopnik v oblikovanem ohišju je primeren za industrijske visokonapetostne distribucijske aplikacije in podpira trifazne, trižične sisteme.

Izolacijska zmogljivost:Ima vzdržljivo napetost 3000 V močne frekvence in vzdržljivo impulzno napetost 8 kV, kar zagotavlja varnost izolacije v visokonapetostnih okoljih.

Prelomna zmogljivost

Ultimate Short-Circuit BrKapaciteta jedi:Icu doseže do 65 kA–100 kA, kar omogoča hitro prekinitev tokokroga med ekstremnimi napakami kratkega stika, ki služi kot zadnja obrambna linija sistema.

Storitvena prekinitvena zmogljivost kratkega stika:Ic ≥ 50kA, kar omogoča, da naprava ostane operativna tudi po več prekinitvah zaradi napak, s čimer se zmanjšajo stroški vzdrževanja.

Trenutne ocene

Nazivni tok:Pokriva razpon od 250 A–1600 A, podpira standardne specifikacije, kot so 250 A, 400 A, 630 A, 800 A, 1000 A, 1250 A in 1600 A, da se prilagodi različnim zahtevam glede obremenitve.

Nastavljive nastavitve potovanja:Ima termično sprožilno območje 80 %–100 % In in magnetno sprožilno območje 4–10 In, kar omogoča selektivno zaščito za preprečevanje neprijetnega sprožitve.

Pogoji delovanja

Temperatura okolja:-25°C do +70°C, ki lahko prenese ekstremna temperaturna nihanja v industrijskih okoljih.

Montažni način:Fiksni ali izvlečni tip; podpira vodoravne/navpične povezave zbiralk in je združljiv s standardnimi dimenzijami vgradnje razdelilne omare.

Zaščitni razred:IP20 (za vgradnjo v omaro); ohišje je izdelano iz inženirske plastike, odporne na visoke temperature in udarce, in je skladno s standardom IEC 60947-2.

Ključne razlike: nizkonapetostni in visokonapetostni odklopniki

Razumevanje razlike med nizkonapetostno (LV) in visokonapetostno (HV) zaščito je ključnega pomena za izbiro prave opreme za vaš sistem distribucije električne energije. Evo, kako se primerjajo:

Nizkonapetostni (NN) odklopniki

• Območje napetosti:Običajno ocenjeno za sisteme do **1000 V AC**. Običajne vrednosti vključujejo 240 V in 400 V za stanovanjsko in manjšo komercialno uporabo.
• Aplikacije:Pogosto se uporablja v gospodinjskih razdelilnih ploščah, majhnih poslovnih stavbah in zaščiti končnega tokokroga (razsvetljava, vtičnice).
• Velikost in kompleksnost:Na splošno kompakten (npr. MCB) in enostavnejši dizajn, osredotočen na osnovno zaščito pred preobremenitvijo in kratkim stikom brez zapletenih sistemov za nadzor obloka.

Visokonapetostni (HV) odklopniki

• Območje napetosti:Zasnovan za srednje do visoko napetostne sisteme, ki se pogosto gibljejo od **3,3 kV do 72,5 kV** ali višje.
• Gašenje obloka:Ker visoka napetost ustvarja močne obloke, ti odklopniki (kot je našAC visokonapetostni odklopnik v oblikovanem ohišju) zahtevajo napredne tehnologije za dušenje obloka, kot so vakuumske steklenice, plin SF6 ali posebne mreže, za varno prekinitev toka.
• Aplikacije:Bistvenega pomena za težke industrijske obrate, postaje za proizvodnjo električne energije, velike transformatorje in glavne distribucijske napajalnike, kjer je zanesljivost ključnega pomena.
• Zaščita:Pogosto opremljen s sofisticiranimi elektronskimi potovalnimi enotami za natančno selektivno koordinacijo in zmožnostmi daljinskega upravljanja.

Kakšne so vrste visokonapetostnih odklopnikov?

Visokonapetostni odklopniki so kategorizirani glede na medij, ki ga uporabljajo za gašenje električnega obloka. Izbira prave vrste je bistvena za varnost in učinkovitost sistema.

Vakuumski odklopnik (VCB)

• Načelo:Uporablja vakuum (tlak < 10⁻⁴ Pa) kot medij za gašenje obloka in izolacijo. Zaradi odsotnosti plinskih molekul je oblok zelo težko vzdrževati samega sebe.
• Ključne značilnosti:Kompaktna velikost, dolga življenjska doba in delovanje brez vzdrževanja. So okolju prijazni, saj ne uporabljajo plina ali nafte.
• Uporaba:Prevladuje v srednjenapetostnih (do 40,5 kV) aplikacijah v notranjih stikalnih napravah.

Odklopnik SF6

• Načelo:Uporablja plin žveplov heksafluorid (SF6), ki ima izolacijsko moč ~2,5-krat večjo od zraka in sposobnost gašenja obloka ~100-krat boljšo od zraka.
• Ključne značilnosti:Odlična zmogljivost v visokonapetostnih (HV) in ekstravisokonapetostnih (EHV) prenosnih omrežjih. So zanesljivi, vendar zahtevajo strogo tesnjenje, da se prepreči uhajanje plina.
• Uporaba:Pogosto se uporablja v transformatorskih postajah in zunanjih visokonapetostnih daljnovodih (nad 72,5 kV).

Odklopnik zračnega tokokroga

• Načelo:Uporablja visokotlačni udar stisnjenega zraka, da razpihne oblok, ga ohladi in hitro ugasne.
• Ključne značilnosti:Hitro delovanje in požarno varen (brez olja). Vendar pa so hrupni in zahtevajo zapleten sistem zračnega kompresorja.
• Uporaba:V preteklosti so se uporabljali za sisteme z zelo visoko napetostjo (EHV), čeprav so jih v sodobnih omrežjih večinoma nadomestili SF6 in VCB.

Kam se prilega AC visokonapetostni MCCB?

Medtem ko odklopniki VCB in SF6 upravljajo napetosti na ravni prenosa,AC visokonapetostni MCCBje zasnovan za industrijsko distribucijo srednje napetosti (npr. 690 V do 3,6 kV). Premosti vrzel med standardnimi nizkonapetostnimi odklopniki in masivnimi visokonapetostnimi stikalnimi napravami ter nudi robustno zaščito za težke stroje in napajalne centre.

pogosta vprašanja

Kakšna je nazivna napetost (Un)?

Nazivna delovna napetost (Un) za našAC visokonapetostni MCCBobičajno znaša do **690 V AC**. Ta ocena zagotavlja, da lahko odklopnik varno deluje in izolira tokokroge v visokonapetostnih industrijskih okoljih, kot so veliki napajalni centri in težki stroji.

Ali lahko uporabim standardni MCCB za primarno stran transformatorja?

Da, vendar zahteva skrbno izbiro. Odklopnik mora prenesti zagonski tok transformatorja brez motečega sprožitve. NašAC visokonapetostni MCCBserija ima nastavljive nastavitve magnetnega sprožilca (npr. 4–10-krat In), kar vam omogoča, da nastavite dovolj visoko mejno vrednost, da prenese vhodne tokove, hkrati pa zagotavlja zaščito pred kratkim stikom.

Kakšno je tipično območje toka?

Visokonapetostni odklopniki v oblikovanem ohišju na splošno pokrivajo potrebe po višji jakosti toka v primerjavi s standardnimi miniaturnimi odklopniki. Naš obseg običajno obsega od250A do 2500A, zaradi česar so primerni za glavne distribucijske napajalnike in velike industrijske obremenitve.

Kako se razlikujejo od varovalk?

• Ponastavljivo:Za razliko od varovalk, ki jih je treba zamenjati po napaki, je MCCB mogoče ponastaviti po sprožitvi.
• Prilagodljivost:MCCB omogočajo nastavljive nastavitve izklopa (toplotne in magnetne) ter ponujajo natančno koordinacijo zaščite, ki je fiksne varovalke ne morejo zagotoviti.
• Preklapljanje:MCCB lahko služi kot ročno stikalo za odklop napajanja zaradi vzdrževanja.

Kaj se zgodi, če uporabim AC odklopnik na enosmernem sistemu?

Ne delaj tega.AC odklopniki se zanašajo na izmenični tok, ki prečka ničlo, da ugasne električni oblok. Enosmerni tok ne prečka nič, kar pomeni, da oblok ne bo ugasnil in lahko povzroči požar ali eksplozijo. Uporabiti morate odklopnik, posebej ocenjen za aplikacije z enosmernim tokom.

Kako varno zamenjate visokonapetostni MCCB?

Varnost je najpomembnejša. Sledite tem korakom:

1. Deenergizacija:Izklopite dovodno napajanje in preverite ničelno napetost.
2. Zaklepanje/označevanje:Uporabite naprave za zaklepanje, da preprečite nenamerno ponovno vključitev.
3. Prekini povezavo:Odstranite napajalni in obremenitveni kabel (in nevtralni, če je na voljo).
4. Zamenjaj:Odklopite staro enoto in namestite novoAC visokonapetostni odklopnik v oblikovanem ohišju, pri čemer zagotovite, da so vsi priključki priviti v skladu s specifikacijami proizvajalca.
