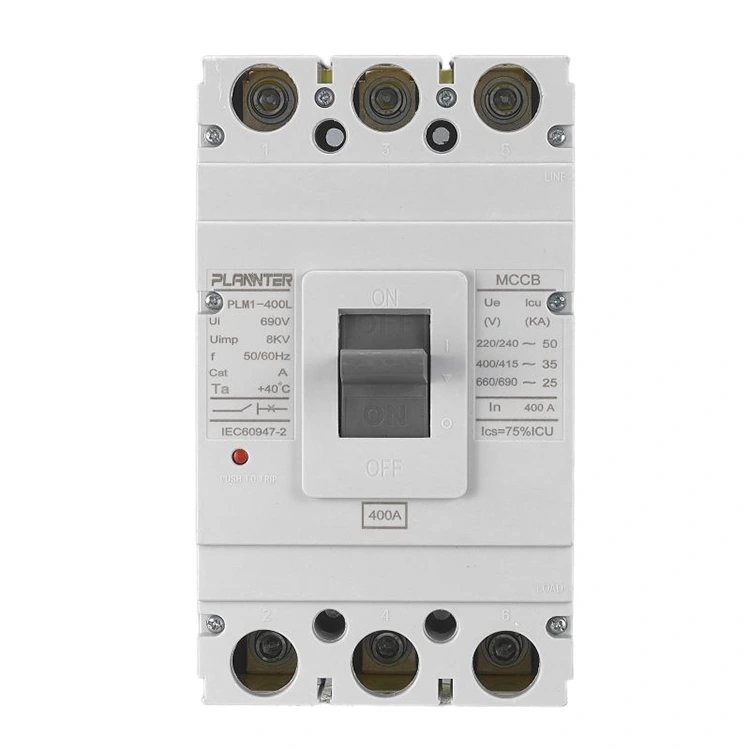

Električni odklopnik 400 A AC v oblikovanem ohišju

Električni odklopnik 400A AC v oblikovanem ohišju je visoko zmogljiv odklopnik v oblikovanem ohišju, zasnovan za zanesljivo zaščito električnih sistemov do 400 A. Varuje industrijske, komercialne in stanovanjske distribucijske sisteme pred preobremenitvami, kratkimi stiki in okvarnimi tokovi. Kot kitajski dobavitelj Pugao ponuja prilagojene rešitve za izpolnjevanje specifičnih projektnih zahtev, pri čemer združuje robustno zmogljivost s kompaktno zasnovo za učinkovito upravljanje porabe energije.

Tehnične specifikacije električnega 400A AC MCCB

• Nazivni tok (in):400A
• Nazivna delovna napetost (Ue):AC 400V / 415V
• Nazivna izolacijska napetost (Ui):Do AC 800V
• Nazivna frekvenca:50/60 Hz
• Število polov:3P / 4P neobvezno
• Prelomna zmogljivost (Icu):50kA – 65kA (IEC 60947-2)
• Nazivna delovna prekinitvena zmogljivost (Ics):75 % – 100 % Icu
• Vrsta potovalne enote:Termomagnetno/elektronsko (izbirno)
• Značilnosti potovanja:Nastavljiva preobremenitvena in fiksna/nastavljiva zaščita pred kratkim stikom
• Mehanska življenjska doba:≥ 10.000 operacij
• Električna življenjska doba:≥ 20.000 operacij
• Kontaktni material:Zlitina srebro-kositrovega oksida
• Način namestitve:Fiksna montaža
• Vrsta povezave:Povezava spredaj/zadaj ni obvezna
• Mehanizem delovanja:Ročno upravljanje z opcijskim motornim mehanizmom
• Stopnja zaščite:IP20 (višji z ohišjem)
• Temperatura okolja:-5°C do +40°C
• Skladnost s standardi:IEC 60947-2, ISO9001

Lastnosti izdelka:

√ Prekinitvena zmogljivost doseže 65 kA

√ Nazivni delovni tok 400 A

√ Kontakti iz srebrne zlitine z nizko impedanco

√ Visokohitrostni štiripalični povezovalni sistem

√ Kompaktna konstrukcija, enostavna namestitev

√ Prestane strogo preverjanje odpornosti zanke

√ Avtomatizirana proizvodnja ohranja enotnost

√ Takojšnja prekinitev kratkega stika

√ Zanesljivo varovanje spodnjega tokokroga

√ Stroškovno učinkovito z zmanjšanimi potrebami po vzdrževanju

Ključne prednosti 400A AC MCCB

Ravnanje z visokim tokom:

• Nazivno na 400 A za upravljanje velikih obremenitev v velikih električnih sistemih
• Podpira zanesljivo delovanje glavnih plošč in nadaljnje opreme

Nastavljive nastavitve potovanja:

• Toplotno-magnetna sprožilna enota omogoča fino nastavitev za zaščito pred preobremenitvijo in kratkim stikom
• Optimizira zaščito glede na vrsto obremenitve in scenarij uporabe

Visoka prelomna zmogljivost:

• Končna prekinitvena zmogljivost (Icu) 50–65 kA po standardih IEC 60947-2
• Hitro prekine tokove hude napake za zaščito opreme in kablov

Kompaktna zasnova:

• Prostorsko varčna rešitev v primerjavi s tradicionalnimi okvirnimi odklopniki
• Enostaven za namestitev in vzdrževanje v panelnih ploščah in razdelilnih enotah

Vsestranski dodatki:

• Izbirni pomožni kontakti, odklopniki in alarmni moduli za sistemsko integracijo
• Združljiv z različnimi nastavitvami nadzora in spremljanja

Vzdržljivost in zanesljivost:

• Kontakti iz zlitine srebro-kositrov oksid z natančnim žigosanjem in laserskim varjenjem
• Električna življenjska doba, ki presega 20.000 ciklov, in nizek kontaktni upor pod 35 mikroohmov
• Napredna montaža in kalibracija zagotavljata dosledno delovno moč in zmogljivost

Izboljšana varnost:

• Visoko prepusten magnetni jarem iz silicijevega jekla zagotavlja odziv na kratek stik pod 10 ms
• 100-odstotni tovarniški pregled z navorno umerjenimi priključnimi vijaki in preverjanjem upora zanke
• Zanesljiva zaščita pred električnimi napakami in povečana varnost osebja

pogosta vprašanja

Kakšna je glavna uporaba 400A MCCB?

• Električni odklopnik 400A AC v oblikovanem ohišju se uporablja v glavnih razdelilnih ploščah za industrijske, komercialne in velike stanovanjske sisteme.
• Ščiti tokokroge pred preobremenitvami, kratkimi stiki in okvarnimi tokovi.
• Zagotavlja zanesljivo delovanje nadaljnje opreme, kot so motorji, transformatorji in velike naprave.

Ali je nastavitev sprožitve 400 A nastavljiva?

• Da, MCCB ima termomagnetno sprožilno enoto z nastavljivimi nastavitvami.
• Omogoča prilagajanje glede na vrsto tovora in varnostne zahteve.
• Pomaga preprečiti neprijetno spotikanje, hkrati pa ohranja učinkovito zaščito.

Kakšna je razlika med 3P in 4P 400A MCCB?

• 3P MCCB: Ščiti trifazna vezja, nevtralni vod pa ostane neprekinjen.
• 4P MCCB: ščiti trifazna vezja in nevtralno linijo ter nudi popoln odklop.
• Izbira je odvisna od sistemskih zahtev in varnostnih standardov.

Katero velikost kabla naj uporabim za 400A MCCB?

• Velikost kabla je odvisna od vrste napeljave, izolacijskega materiala in dovoljenega padca napetosti.
• Običajno so 400 A MCCB seznanjeni s kabli, ki segajo od 120 mm² do 185 mm² bakrenih vodnikov.
• Posvetujte se s podjetjem Pugao Electric za natančna priporočila glede na specifične pogoje projekta.

Kako pogosto je treba testirati MCCB 400A?

• Priporoča se periodični pregled, običajno vsakih 6–12 mesecev za kritične sisteme.
• Preizkusite mehansko delovanje, odziv na izklop in celovitost povezave.
• Zagotavlja, da električni odklopnik 400A AC v oblikovanem ohišju ohranja zanesljivo zaščito skozi celotno življenjsko dobo.
