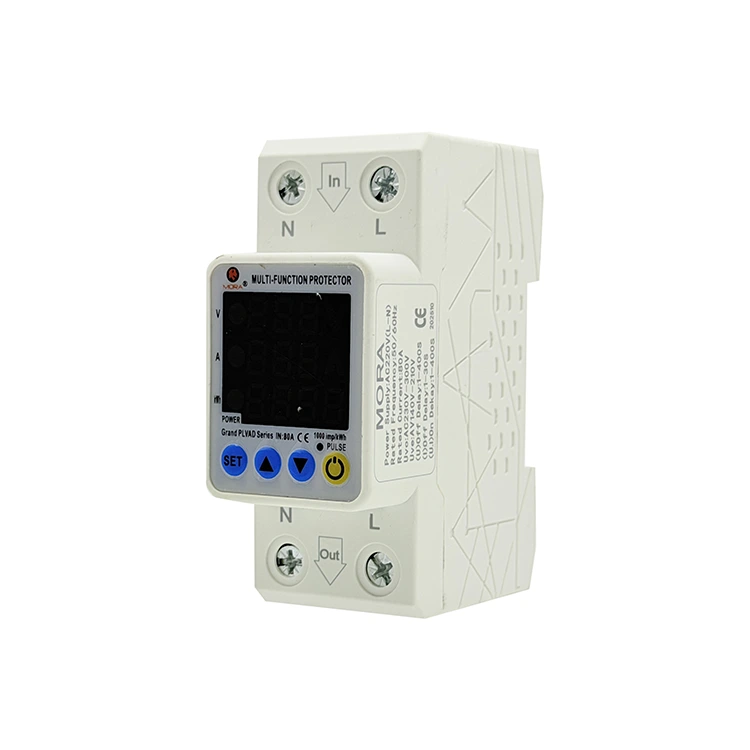

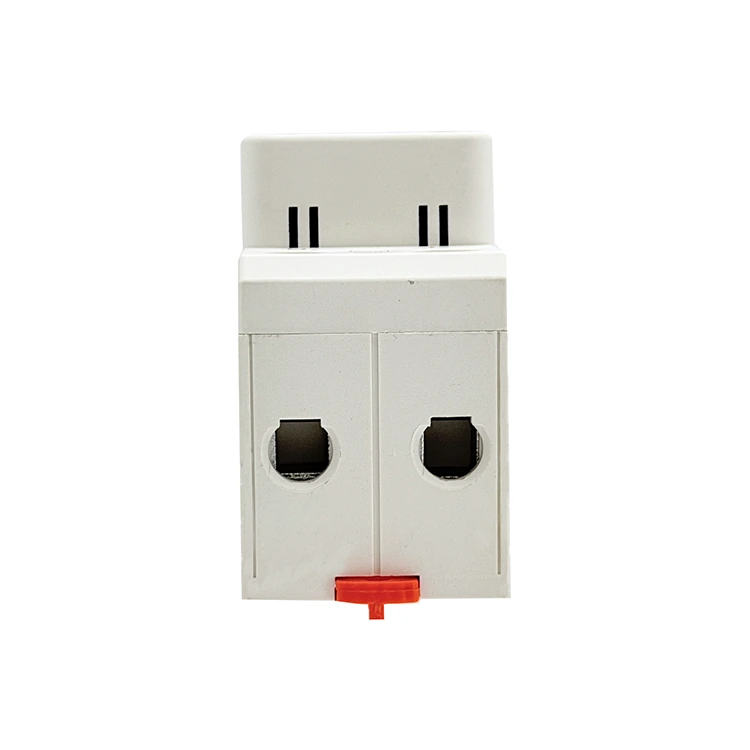

2P samodejna ponovna napetostna zaščita tipa M s trojnim zaslonom

Nabavne ekipe, ki nabavljajo stikalne naprave za oddaljeno infrastrukturo, potrebujejo pametne zaščitne module, ki se lahko samodejno obnovijo po začasnih izpadih električne energije in tako povečajo čas delovanja sistema. Visokozmogljiv trojni zaslon 2P Auto Reconnect Voltage Protector Type M, ki ga je oblikoval in izdelal Pugao (Mora), je zasnovan posebej za te nenadzorovane aplikacije. Ta naprava poleg osnovnih relejev za ročno ponastavitev vključuje inteligentni algoritem za samodejno ponovno vklop, ki spremlja stanje omrežja po izklopu. Ko se električna napetost stabilizira znotraj varnih parametrov za nastavljeno odštevalno obdobje, notranji mehanizem, ki ga poganja motor, samodejno zapre tokokrog in obnovi napajanje telekomunikacijskih nizov, varnostnih omrežij ali sistemov za spremljanje vremena.

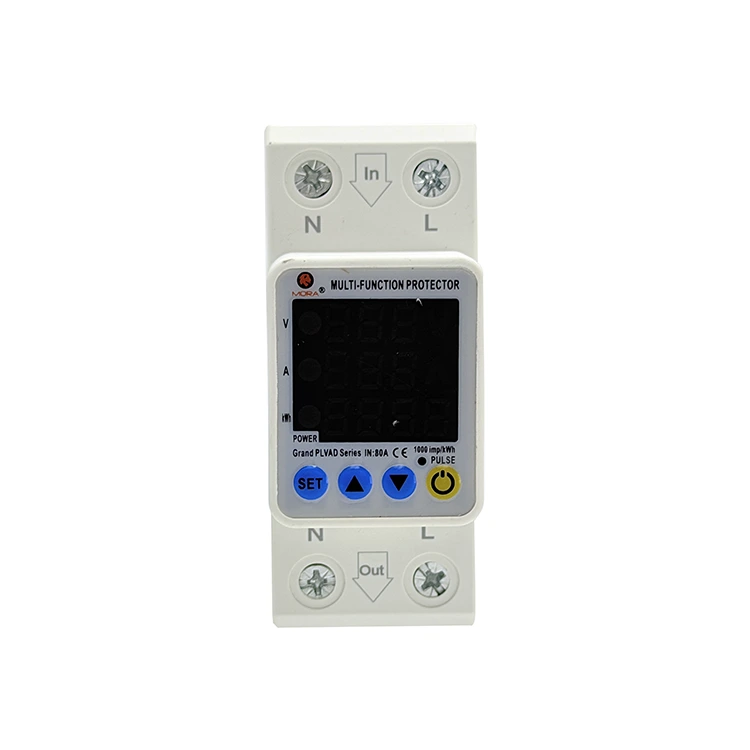

Niz treh oken z integracijo števca napak

Večdimenzionalni podatkovni sinhroni prikaz: 2P samodejna ponovna napetostna zaščita tipa M Trojni zaslon prikazuje napetost v realnem času, tok v realnem času in kumulativne čase napak, z jasno klasifikacijo podatkov in popolnim pregledom stanja delovanja vezja na enem zaslonu.

Zgodnje opozorilo o napaki, ki jo je mogoče količinsko opredeliti: Vgrajeni števec napak lahko beleži število prenapetosti in prekomernega toka v delovnem ciklu. Vzdrževalno osebje lahko na podlagi podatkov o napakah presodi stabilnost omrežja na kraju samem in stanje staranja opreme na nižji stopnji, s čimer se izvede predvideno vzdrževanje.

Glavne prednosti izdelka

Odstranite oddaljene O&M Truck Rolls

• Rešite težave pri vzdrževanju na daljavo: Za mobilne bazne postaje, gorske meteorološke postaje in nenadzorovane črpalne postaje bodo prehodna nihanja v omrežju povzročila sprožitev in izklop tradicionalnih zaščitnih relejev, kar bo zahtevalo ročno ponastavitev na kraju samem z visokimi stroški časa in dela.

• Povečanje časa delovanja sistema: Realizira samodejno spremljanje napak v celotnem procesu, presojo stabilnosti in obnovitev mehanskega ponovnega zapiranja. Za začasne anomalije v omrežju 2P samodejna ponovna napetostna zaščita tipa M s trojnim zaslonom neodvisno dokonča obnovitev napajanja brez človeškega posredovanja, kar močno zmanjša stroške vzdrževanja in vzdrževanja ter izboljša stopnjo neprekinjenega delovanja opreme.

Nastavljiv cikel ponovnega zapiranja in inteligentna varnostna blokada

• Preprečite sekundarno škodo zaradi napake: pri trajnih napakah kratkega stika bo ponavljajoče se ponovno zapiranje povzročilo toplotno škodo na linijah in opremi. 2P samodejna ponovna napetostna zaščita tipa M Trojni zaslon podpira nastavitev po meri največjih poskusov ponovnega vklopa.

• Samodejna varnostna blokada: Ko so prednastavljeni časi ponovnega vklopa izčrpani in napaka še vedno obstaja, bo sistem zaklenil mehanizem motornega pogona, sprožil alarm za napako in ohranil izoliranost tokokroga, da se izogne ​​nevarnemu cikličnemu preklopu.

Parametri tehnične zmogljivosti

• Možnosti nazivnega obratovalnega toka: 40 A / 63 A nazivna trajna obremenitev

• Nastavljivost časa samodejnega ponovnega zapiranja: od 1 sekunde do 900 sekund največjega obsega

• Največje število neprekinjenih ciklov ponovnega zapiranja: 1 do 30 nastavljivih poskusov pred zaklepanjem

• Natančnost sledenja napetosti / tokovni razpon: ±1 % variance / 0,5 A do 63 A dinamično odčitavanje

• Zmogljivost prečnega prereza terminala: do 25 mm² polno / 16 mm² pleteno s ferulo (objemka M5)

• Dielektrična trdnost ohišja: 2,5 kV revidirana izolacijska pregrada

• Skladnost in certifikati: Certificirano CE, skladno z RoHS, v skladu s strukturnimi standardi EN 60947-1

pogosta vprašanja

V: Če omrežje popolnoma pade na 0 V, ali ima motor dovolj preostale moči za zaščito spodnjega orodja?

O: Da. Opremljen z visokozmogljivo industrijsko kondenzatorsko baterijo za shranjevanje energije, lahko v primeru nenadnega popolnega izpada omrežja shranjena električna energija požene mehanizem motornega gonila, da zaključi takojšnjo sprožitev, s čimer prisili kontakte, da se varno odprejo in zaklenejo, kar zagotavlja brez uhajanja električne energije na strani obremenitve, preden se krmilna moč popolnoma izčrpa.

V: Kaj se zgodi, ko je dosežena največja meja ponovnega vklopa pri trajnih napakah v omrežju?

O: Ko se soočite s trajnimi napakami v tokokrogu, bo po dokončanju prednastavljenih poskusov ponovnega vklopa brez obnovitve omrežja trojni zaslon 2P samodejne ponovne napetostne zaščite tipa M samodejno zaklenil funkcijo pogona motorja, onemogočil vsa dejanja samodejnega ponovnega vklopa in ohranil odprt tokokrog. Izogiba se neskončnim cikličnim preklapljanjem v okvarjena vezja, ščiti notranje mehanske strukture in nadaljnje linije pred toplotnimi poškodbami ter zahteva ročno odpravljanje težav in ponastavitev za obnovitev.

V: Kako krmilnik loči prehodne prenapetosti od trajnih kratkih stikov?

O: Sistem združuje mehanizem dvojnega zaznavanja napetosti in vzorčenja toka. Če je med zaznavanjem ponovnega vklopa omrežna napetost stabilna, vendar se ustvari trenutni velik tokovni skok, bo MCU to takoj ocenil kot trajno napako kratkega stika, sprožil takojšen izklop brez izvedbe zakasnitve ponovnega vklopa in zaščitil notranjo preklopno strukturo pred poškodbami zaradi udarca visokega toka.
