2P digitalna napetostna zaščita tipa C s trojnim zaslonom

Kupci industrijskih stikalnih naprav iščejo večnamenske nadzorne naprave, ki prihranijo prostor na tirnicah in zmanjšajo kompleksnost ožičenja na terenu. Visoko učinkovita 2P digitalna napetostna zaščita tipa C s trojnim zaslonom, ki jo je natančno izdelal PUGAO (Mora), ustreza temu iskalnemu namenu s 36 mm širokim modularnim paketom vse v enem. Za razliko od starejših zasnov z dvojnim oknom ima ta enota vgrajen notranji tokovni senzor in vezje za sledenje uhajanja z visoko ločljivostjo. Vgrajeni mikroprocesor hkrati obdeluje te vhode in zagotavlja neodvisne nastavitvene razpone za prenapetost, prekomerni tok in napake na preostali tok, da se zagotovi popolna zaščita občutljivih avtomatiziranih strojev.

Kaj lahko vmesnik s tremi okni naredi za vašo učinkovitost vzdrževanja?

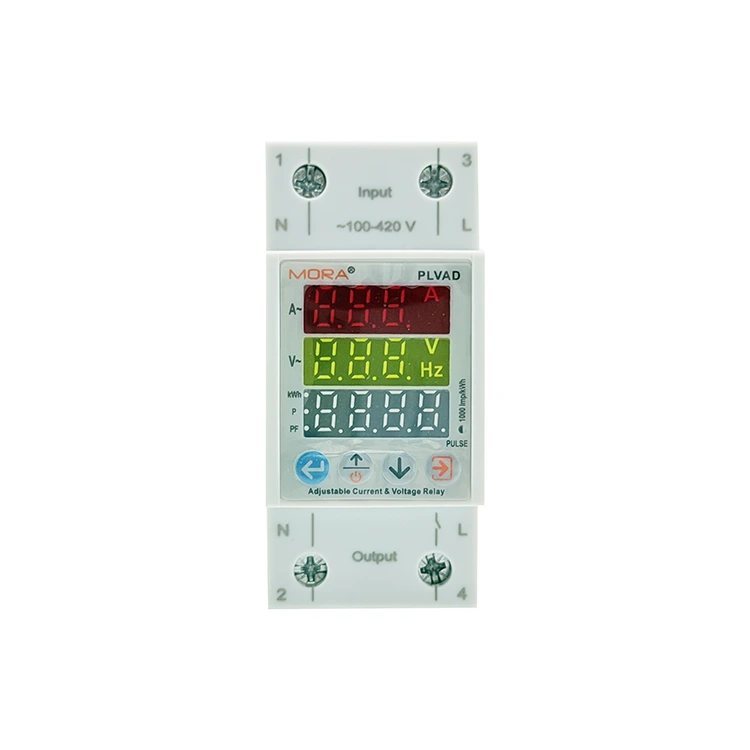

Sodobne podpanele za avtomatizacijo zahtevajo podrobne električne podatke za poenostavitev diagnostike in preprečevanje izpadov. 2P digitalna napetostna zaščita tipa C s trojnim zaslonom uporablja tri neodvisna, zložena okna digitalnega zaslona, ​​ki hkrati prikazujejo omrežno napetost (V), tok aktivnega vezja (A) in meritve preostalega toka/moči v realnem času. Ta prikaz podatkov v realnem času odpravlja potrebo po ročnem kroženju po menijih z uporabo gumbov na prednji plošči, kar vzdrževalcem omogoča, da takoj odkrijejo neuravnotežene obremenitve, harmonične tokove ali pomanjkljivo izolacijo, preden kritična napaka povzroči nenačrtovano zaustavitev sistema.

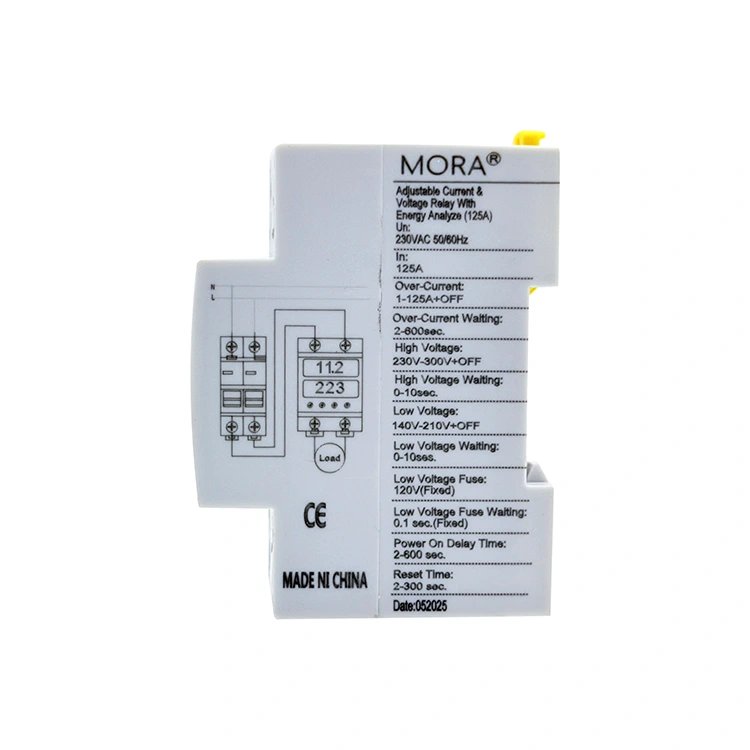

Parametri tehnične zmogljivosti

• Območje delovne napetosti: 140V do 300V AC (50/60 Hz)

• Trenutna zmogljivost spremljanja (Iₘₐₓ): 1A do 63A Nastavljivo (Korak: 0,1A)

• Spekter občutljivosti na uhajanje: območje od 10 mA do 99 mA ali nastavljiv obvod

• Hitrost/natančnost osveževanja podatkov: ≤ 0,5 s cikel vzorčenja/meroslovje razreda 1.0

• Kapaciteta ožičenja terminala: sprejme do 25 mm² polnega / 16 mm² prožnega vpletenega kabla

• Skladnost in certifikati: certificirano CE, skladno z RoHS, izdelano po standardih IEC 60947-2 Dodatek B

Mikrosekundno sledenje uhajanju tal

Natančno spremljanje uhajanja na milimetrski ravni: Opremljen je s profesionalnim jedrom za spremljanje diferenčnega toka in podpira sledenje toka napake na tleh na ravni miliamperov v realnem času ter natančno zajema drobne signale uhajanja, ki jih povzroča staranje žice, vdor vlage in poškodba izolacije.

Dvojno preprečevanje požara in električnega udara: gradi sekundarno varnostno zaščitno pregrado za tokokrog na podlagi zaščite pred kratkim stikom, učinkovito preprečuje električne požare in nesreče z električnim udarom, ki jih povzroči okvara izolacije, in je primeren za stare napeljave in industrijske scenarije z visoko stopnjo varnosti.

Vgrajen tokovni senzor z nizkimi izgubami in nadtokovna zaščita

Zasnova z integriranim zaznavanjem, ki prihrani prostor: Vgrajen tokovni transformator z nizko upornostjo in visoko natančnostjo podpira visoko natančno spremljanje toka v celotnem obsegu 0–63 A. 2P digitalna napetostna zaščita tipa C s trojnim zaslonom odpravlja potrebo po zunanjih senzorjih CT in pomožnem ožičenju, kar močno optimizira notranjo postavitev razdelilne omarice in zmanjša stroške inženiringa.

Inteligentna identifikacija zagonskega toka: Uporabniki lahko prilagodijo prag izklopa nadtoka in čas zakasnitve. Sistem lahko samodejno prepozna trenutni vklopni tok med zagonom motorja in se mu izogne, ne bo povzročil motečih izklopov in lahko hitro prekine oskrbo z električno energijo za resnične trajne napake pri preobremenitvi, da zaščiti opremo vezja.

Dolgoročna stabilna povezava

• Zasnova ožičenja, neprepustna za plin: ponikljane bakrene sponke in jekleni kompozitni vijaki M5 podpirajo največji navor ožičenja 2,5 Nm z močno vpenjalno silo.

• Proti staranju in proti zrahljanju: globoki protizdrsni nazobčani na notranji steni terminala se tesno zajedajo v jedro bakrene žice, učinkovito rešujejo napake pri ohlapnem kontaktu, ki jih povzročajo lezenje bakra in dolgotrajno toplotno cikliranje, ter ohranjajo stabilno delovanje z nizkim uporom.

pogosta vprašanja

V: Zakaj trenutni zaslon prikazuje 0,0 A, ko oprema z nizko porabo energije deluje normalno?

O: Vgrajeni tokovni transformator tega modela je kalibriran za spremljanje industrijske obremenitve z visoko močjo, z najmanjšim pragom zaznavanja 0,5 A. Delovni tok opreme z nizko porabo energije, kot so majhne luči in elektronika v stanju pripravljenosti, je nižji od meje zaznavanja, zato zaslon prikazuje 0,0 A. Ta 2P digitalna napetostna zaščita tipa C s trojnim zaslonom je nameščena za industrijsko zaščito pred visokimi obremenitvami, ne pa za merjenje mikrotoka opreme z nizko porabo energije.

V: Ali je mogoče funkcijo zaščite pred uhajanjem izklopiti za stare objekte z visokim osnovnim uhajanjem?

O: Da. Prag preostalega toka je mogoče prosto prilagoditi v območju 10–99 mA ali pa ga ročno izklopiti prek menija za programiranje, da se izognete neprijetnim izklopom, ki jih povzroči inherentno osnovno uhajanje starih vodov. Priporočljivo je, da ga upravlja usposobljen električar po potrditvi varnosti ožičenja na mestu, da se zagotovi skladnost z varnostnimi specifikacijami za ozemljitev na mestu.

V: Ali bodo po izpadu električne energije prilagojeni parametri napetosti in toka izgubljeni?

O: Brez izgube. Vsi uporabniško nastavljeni zaščitni pragovi in ​​parametri delovanja so utrjeni v obstojnem čipu EEPROM na vozilu, rezervna baterija ni potrebna. Parametri so trajno shranjeni in jih je mogoče samodejno naložiti za nadaljevanje zaščitnega dela po obnovitvi napajanja omrežja.
