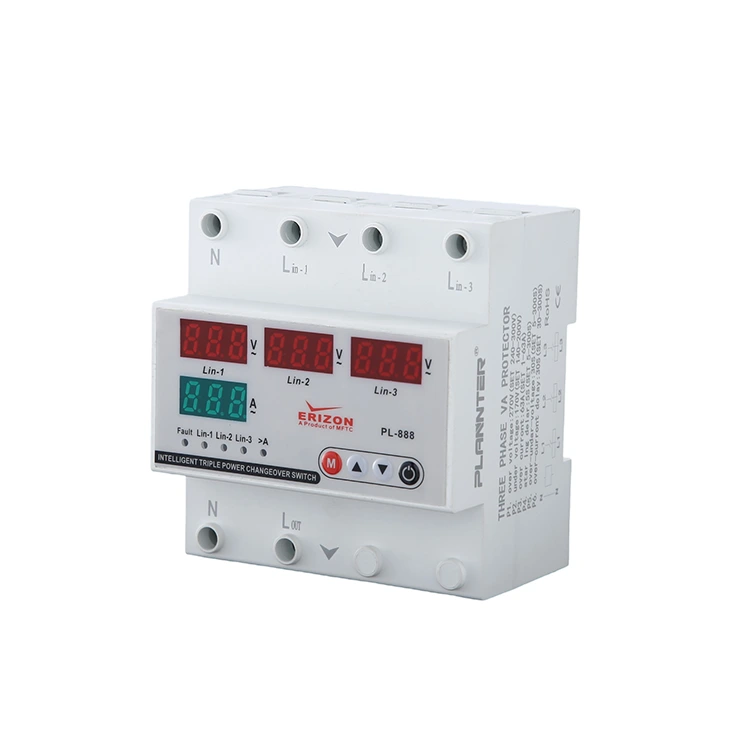

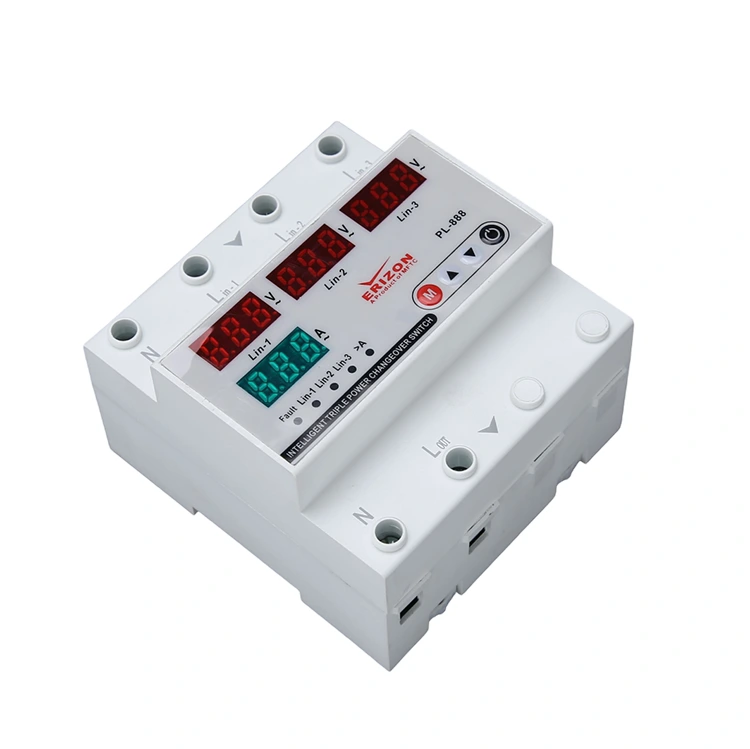

3-fazna zaščita pred napetostjo s štirimi zasloni

Ta 3-fazna napetostna zaščita s štirimi zasloni vključuje prenapetost, prenizko napetost in previsok tok. Uporaba posebnega merilnega čipa zagotavlja, da je merilna napaka električnih parametrov, kot sta moč in poraba energije, znotraj ±1 %. Opremljen je z LCD zaslonom z dvojnim zaslonom za spremljanje vrednosti toka in napetosti v realnem času. Prav tako lahko prilagodi prag prenapetosti/podnapetosti, vrednost previsokega toka in čas zakasnitve ukrepanja, da izpolni zahteve aplikacij različnih scenarijev.

Prednosti

1. Zaščitite električno opremo in podaljšajte življenjsko dobo električnih naprav: sodobnih gospodinjskih aparatov, kot so hladilniki, klimatske naprave, televizorji, računalniki ipd. Prenapetost, ki lahko zažge tiskano vezje, motor ali druge glavne komponente naprave ali celo povzroči požar. Prenapetost: lahko zažge vezje, motor ali druge glavne komponente naprave. Na primer, računalniški napajalni moduli ali kompresorji klimatskih naprav so nagnjeni k pregrevanju zaradi prenapetosti in celo povzročijo požare. Prenizka napetost: lahko povzroči, da se naprava ne zažene normalno ali da ne deluje pravilno. Z namestitvijo 3-fazne napetostne zaščite s štirimi zasloni lahko hitro prekinete napajanje v primeru nenormalne napetosti, s čimer preprečite poškodbe velikih naprav, strežnikov itd.

2. Izboljšajte varnost električne energije in preprečite varnostne nesreče: nenormalna napetost ne poškoduje le električnih naprav, ampak lahko povzroči tudi varnostne nesreče. Na primer, previsoka napetost lahko povzroči poslabšanje izolacije žice, kar poveča tveganje kratkega stika ali požara. Prenizka napetost povzroči pregrevanje motorja, kar povzroči preobremenitev linije ali električni požar.

3. Stroškovno učinkovita, nizka cena: 3-fazna zaščita napetosti s štirimi zasloni je cenovno dostopna, enostavna za namestitev in nizki stroški vzdrževanja. Če ne namestite, bo ta naprava obstajala zaradi nenormalne napetosti, ki jo povzročijo stroški električnega popravila ali zamenjave. Poleg tega ima ta zaščita funkcijo samodejnega obnavljanja, ki zmanjša uporabnikovo ročno upravljanje ter je varnejša in priročnejša.

Zagotovite dolgo življenjsko dobo vaših industrijskih in komercialnih električnih sistemov z3-fazna zaščita pred napetostjo s štirimi zasloni. Ta naprava, zasnovana za robustna trifazna omrežja, združuje natančno merjenje s hitro zaščito. Z uporabo posebnega merilnega čipa zagotavlja visoko natančnost pri spremljanju moči in energije, zaradi česar je kritična komponenta za preprečevanje poškodb dragih strojev in infrastrukture.

Ključne funkcije in značilnosti

Kaj počne 3-fazna napetostna zaščita s štirimi zasloni?

V bistvu deluje kot "varuh" vaše električne razdelilne omarice. Nenehno nadzoruje napajanje in samodejno prekine elektriko, če zazna nevarne razmere. To preprečuje draga popravila in povečuje varnost z zmanjšanjem tveganj, povezanih z nestabilnostjo napetosti.

Kaj pomeni "štiri zasloni"?

Naprava je opremljena z vmesnikom LCD z dvojnim zaslonom, ki omogoča pregled kritičnih električnih parametrov v realnem času. "Štiri zasloni" se običajno nanašajo na hkratno spremljanje:

• Napetost (V):Spremljanje omrežne napetosti v realnem času.
• Tok (A):Spremljanje pretoka toka za preprečevanje preobremenitev.
• Moč/energija:Sledenje porabi z visoko natančnostjo (±1 % napaka).
• Indikatorji stanja:Vizualna potrditev stanj zaščite (Vklop/Izklop/Napaka).

Kateri so glavni zaščitni parametri?

The3-fazna zaščita pred napetostjo s štirimi zasloninudi celovito zaščito pred tremi najpogostejšimi električnimi nevarnostmi:

• Zaščita pred prenapetostjo:Preprečuje gorenje tiskanih vezij, motorjev in osnovnih komponent (npr. v AC kompresorjih ali strežnikih), ki jih povzročajo napetostni skoki.
• Zaščita pred prenizko napetostjo:Preprečuje pregrevanje in izgorevanje motorjev zaradi nizke napetosti, kar lahko povzroči neenakomerno delovanje ali neuspešen zagon.
• Prenapetostna zaščita:Ščiti pred preobremenitvami linije, ki lahko vodijo do poslabšanja izolacije in električnih požarov.

Namestitev in delovanje

Kako je nameščen?

Ta zaščita je zasnovana kot standardna komponenta za domače in industrijske razdelilne omarice. Je kompakten, enostaven za namestitev in zahteva minimalno vzdrževanje. Ko je nameščen, deluje samodejno, kar zmanjša potrebo po ročnem posegu.

Kaj pomeni 4P?

"4P" pomeni4-polni. V trifaznem sistemu to pomeni, da stikalo povezuje in ščiti vse tri faze (L1, L2, L3) in nevtralni vod (N). To zagotavlja popolno izolacijo in zaščito celotnega trifaznega tokokroga.

Ali je nastavljiv?

Da, prilagodljivost je ključna lastnost3-fazna zaščita pred napetostjo s štirimi zasloni. Uporabniki lahko prilagodijo nastavitve, da ustrezajo posebnim zahtevam aplikacije, vključno z:

• Prilagoditev praga:Nastavite posebne meje prenapetosti in podnapetosti.
• Vrednost nadtoka:Določite tokovno mejo za izklop.
• Čas zakasnitve dejanja:Konfigurirajte zakasnitev pred izklopom ali ponastavitvijo naprave, da se izognete neprijetnemu izklopu zaradi začasnih nihanj.

Zakaj namestiti ta zaščitnik?

• Podaljšajte življenjsko dobo aparata:Ščiti hladilnike, računalnike in industrijske motorje pred napetostnimi obremenitvami.
• Preprečevanje požara:Zmanjša nevarnost električnih požarov, ki jih povzroči okvara izolacije žice zaradi prenapetosti ali previsokega toka.
• Stroškovno učinkovito:Nizki stroški za3-fazna zaščita pred napetostjo s štirimi zaslonije zanemarljiv v primerjavi z visokimi stroški popravila ali zamenjave poškodovane električne opreme.

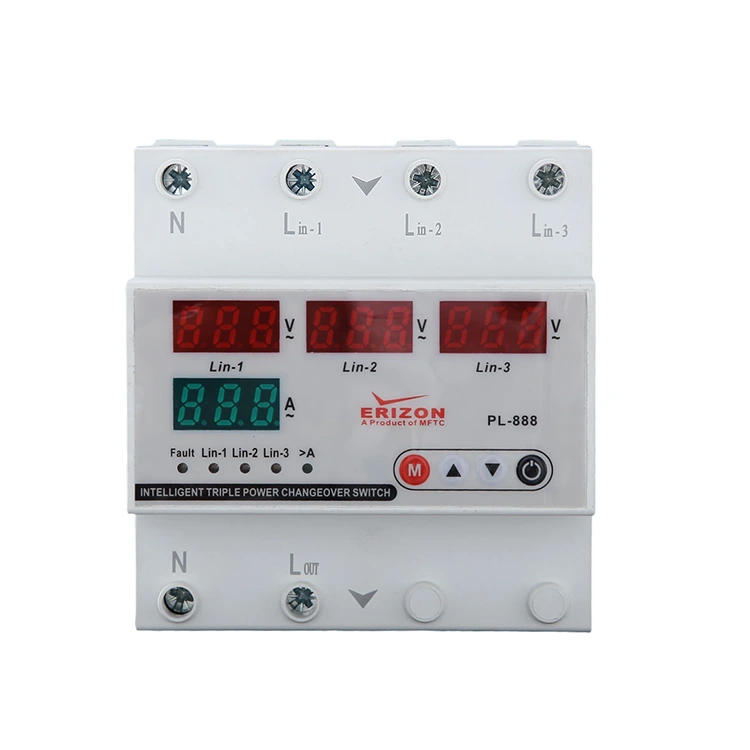

Zaslon in gumbi

1 - Gumb SET: Ta gumb se uporablja za shranjevanje po nastavitvi/spreminjanju vrednosti previsokega toka in nastavitev visoke/nizke napetosti ter napak

čakalna doba.

2 - Gumb GOR: Povečajte zahtevano vrednost.

3 - Gumb navzdol: Zmanjšajte zahtevano vrednost.

4 - Gumb za ročni vklop/izklop

se uporablja za nadzor vklopa/izklopa izhoda naprave. Ko je izhod izklopljen, bo na zaslonu prikazana beseda "OFF" in naprava se ne bo samodejno nadaljevala v tem stanju. Če naprava ni okvarjena, znova pritisnite ta gumb, da znova zaženete napravo in nadaljujete z običajno uporabo.

5 - TRENUTNI PRIKAZ

GLAVNO PRIKAZNO PODROČJE: Med običajnim delovanjem je vhodna napetost tukaj prikazana v realnem času. Zaslon ostane osvetljen, ko je naprava v stanju brez okvar; v primeru okvare z neobičajno napetostjo (previsoka ali prenizka), bo zaslon alarmno utripal. Med nastavljanjem parametrov bo zaslon sinhrono prikazal nastavljene vrednosti ustreznih programskih postavk (vključno z vrednostjo pretokovne zaščite, pragovi visoke in nizke napetosti, zakasnitvijo napake in zakasnitvijo ponastavitve ter drugimi parametri).

6 - Prikaz napetosti

Dvojna skupina prikazov: med normalnim delovanjem naprave je tukaj prikazana trenutna vrednost toka in zaslon je vedno osvetljen, če ni okvar; v primeru napak (npr. prevelikega toka) zaslon utripa kot alarm. Med parametriranjem so tukaj prikazane vrednosti ustreznih programiranih elementov.

7 - Opis indikatorja

A>: Ta indikator zasveti, ko pride do prekomerne tokovne napake.

V>: Ta indikator zasveti, ko pride do prenapetostne napake.

V<: Ta indikator zasveti, ko pride do napake pri nizki napetosti.

Izhod: Ta indikator zasveti, ko naprava začne oddajati.

Shema ožičenja

Nevtralne in fazne žice iz omrežja morajo biti priključene na sponki "N" in "L" na strani "Vhod" naprave.

Nevtralne in fazne žice naprav, ki zahtevajo prenapetostno in podnapetostno zaščito, je treba napeljati iz sponk "N" in "L" na "izhodni" strani naprave.

Dimenzije
