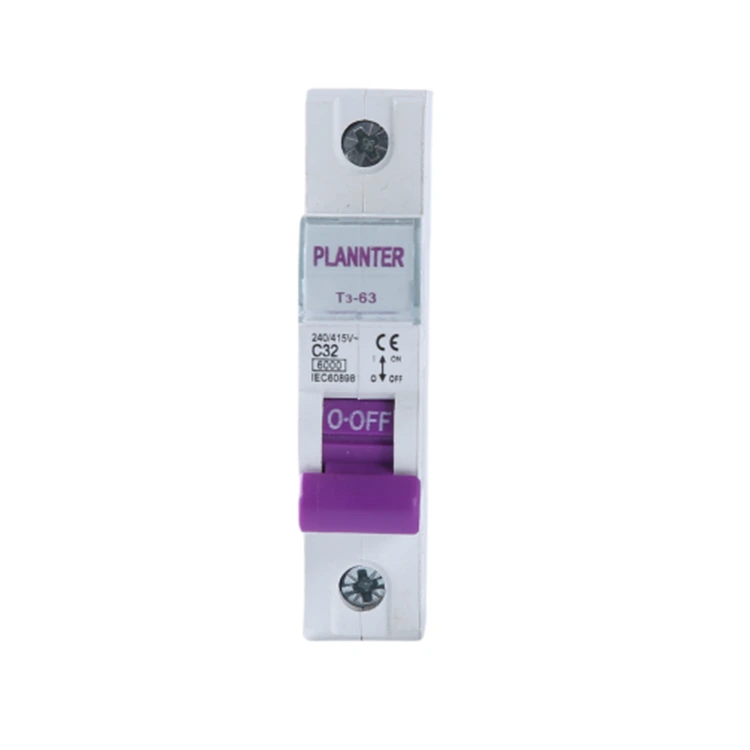

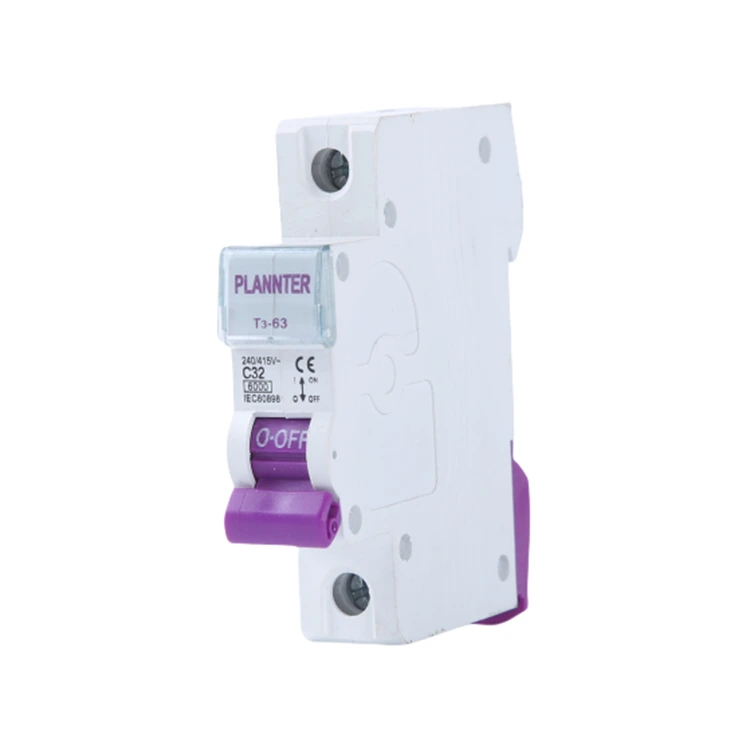

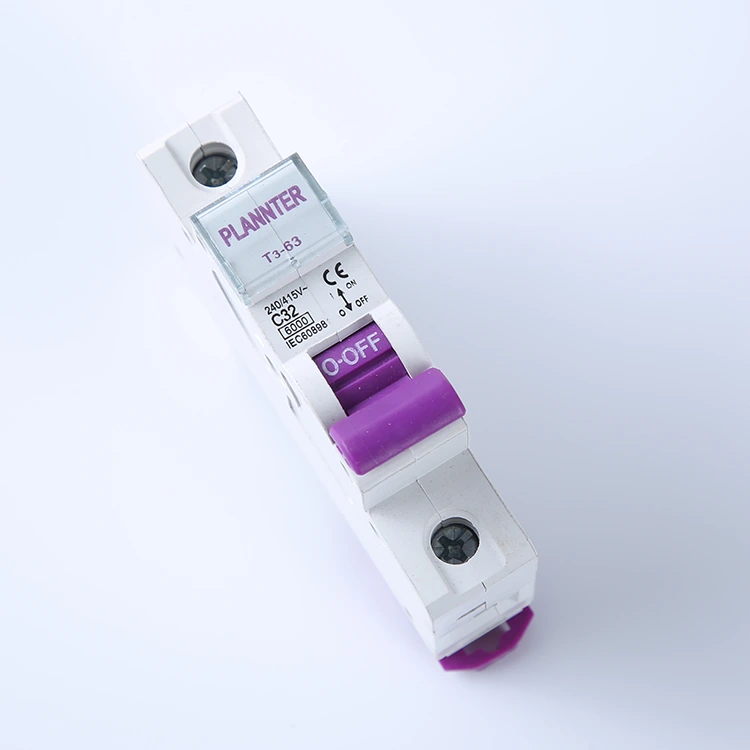

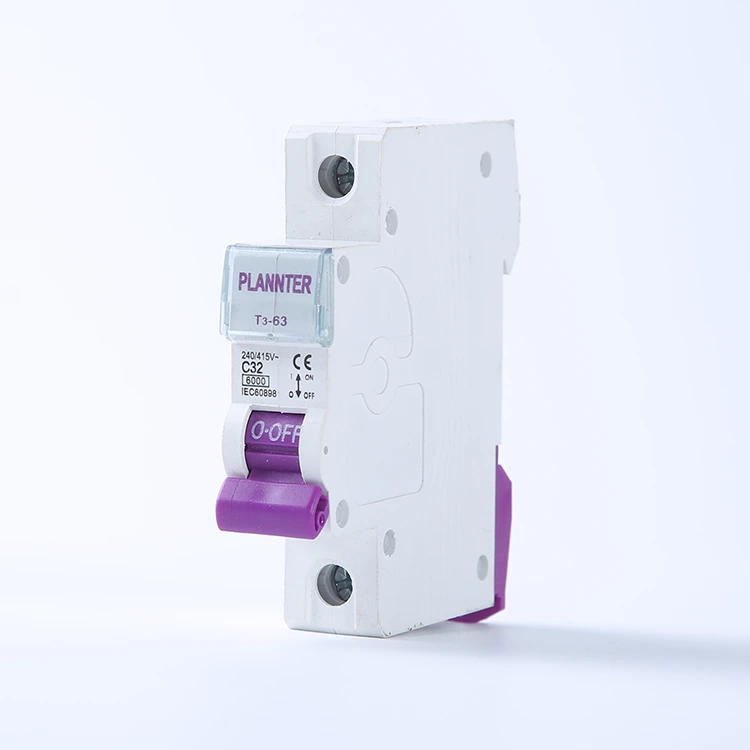

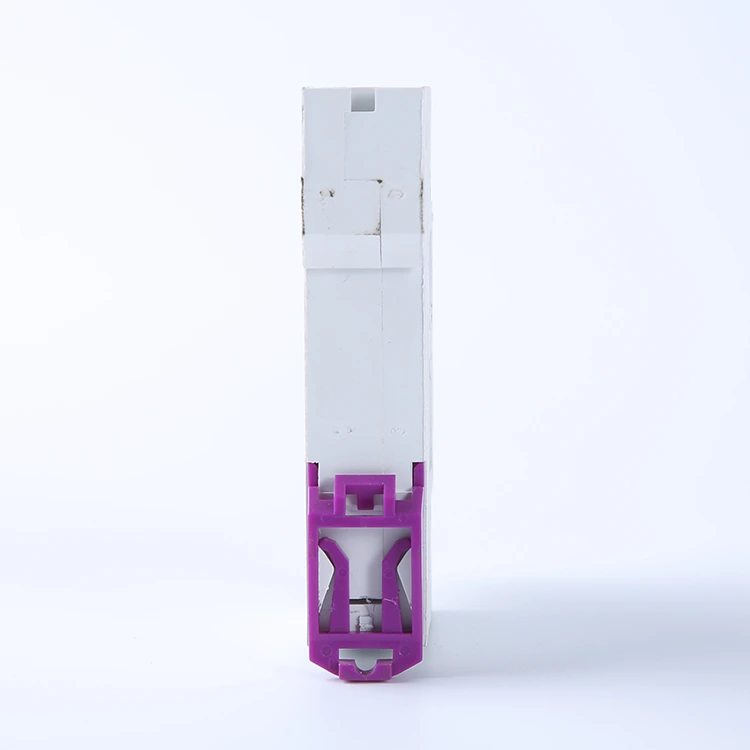

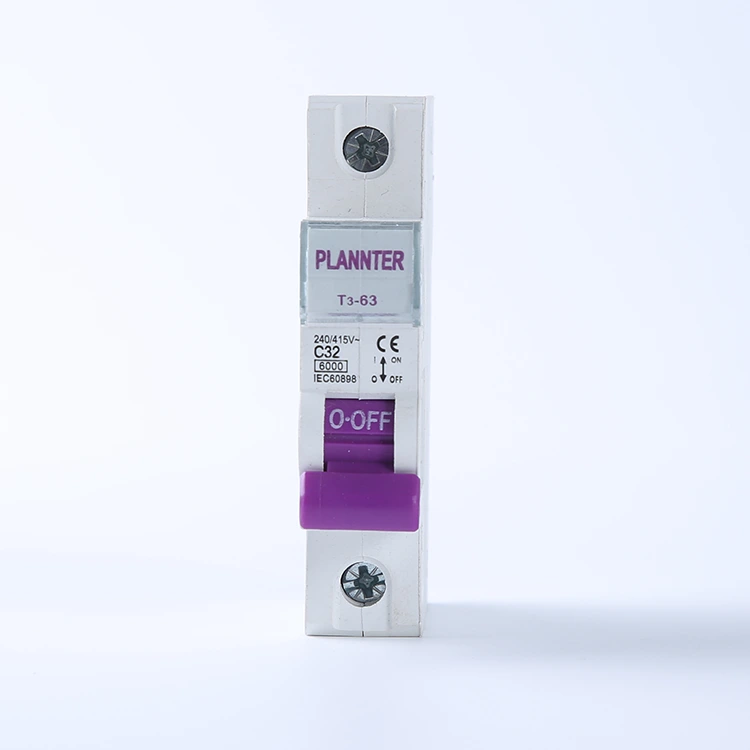

1-polni AC odklopnik

PUGAO (Plannter Electric) je profesionalni proizvajalec in dobavitelj na Kitajskem, kot eden od naših naprednih izdelkov je ta 1-polni AC odklopnik primeren za AC 50Hz, 230V (enofazna) vezja ter zagotavlja zaščito pred preobremenitvami in kratkimi stiki. Je cenejši in se večinoma uporablja v nizkonapetostnih tokokrogih ter je zasnovan za zaščito električne opreme in osebne varnosti s prekinitvijo tokokroga.

Kaj je enopolni odklopnik?

PUGAO je specializiran za odklopnike in 1-polni AC odklopnik je ena izmed naših vrst izdelkov. Njegove glavne prednosti so majhnost in minimalna zahteva po prostoru za namestitev.

1P ali enopolni se nanaša na odklopnik s samo enim priključnim blokom, ki se uporablja za krmiljenje enofazne žice pod napetostjo. Primeren je za navadna gospodinjska svetilna vezja ali opremo z nizko porabo energije, saj ščiti vezje pred preobremenitvami, kratkimi stiki in drugimi potencialnimi električnimi napakami. To je razmeroma poceni in stroškovno učinkovita možnost, imamo pa projekte, ki vključujejo različne aplikacije za distribucijo električne energije v stanovanjskih, komercialnih in industrijskih prostorih.

Vendar upoštevajte: Pri izbiri odklopnika morate upoštevati tudi dejansko stanje in izbrati ustrezno enopolno ali večpolno zaščitno napravo. Ne izbirajte na slepo na podlagi prednosti ali cene.

Osnovne funkcije

1-polni AC odklopnik zagotavlja učinkovito zaščito enofaznih AC tokokrogov z dvojno toplotno in magnetno zaščito.

1. Zaščita pred preobremenitvijo

Odklopnik vključuje visoko natančen bimetalni trak. Ko je na tokokrog priključenih preveč naprav, zaradi česar tok preseže nazivno vrednost, toplota, ki jo ustvari tok, povzroči upogibanje bimetalnega traku.

Ta funkcija zakasnjenega izklopa natančno prepozna neprekinjene preobremenitve in prepreči spontani vžig izolacijske plasti žic zaradi dolgotrajnih visokih temperatur.

2. Takojšnja zaščita pred kratkim stikom

Izdelek vključuje visoko zmogljivo elektromagnetno tuljavo. V primeru kratkega stika trenutni skok toka ustvari močno magnetno polje, ki v nekaj sekundah sproži sprožilno ročico.

Z našo zasnovo in testiranjem enopolni odklopnik doseže odzivno hitrost na ravni milisekunde in prekine napajanje v trenutku, ko se pojavi električna iskra. To ne ščiti samo vezja, ampak tudi ščiti drage pametne gospodinjske aparate, strežnike in industrijsko nadzorno opremo pred poškodbami zaradi prenapetosti.

3. Visoko učinkovit sistem za gašenje obloka

Poleg zasnove toplotne in magnetne zaščite je ta AC odklopnik opremljen tudi z večslojno kovinsko mrežo za gašenje obloka. Električni oblok, ki nastane v trenutku odklopa, se hitro potegne v mrežo za segmentacijo, hlajenje in gašenje.

Sistem za gašenje obloka učinkovito zmanjša kontaktno erozijo. Zahvaljujoč popolnoma avtomatiziranemu postopku točkovnega varjenja PUGAO so kontakti bolj trpežni, ohranjajo izredno nizek kontaktni upor in odlično prevodnost tudi po večkratnih izklopih zaradi napake.

Ključne značilnosti AC odklopnika PUGAO

Zagotavljamo storitve prilagojenih rešitev in podpiramo visoko izolacijsko napetost do 400 V AC, da zagotovimo električno izolacijo in zaščito pred uhajanjem.

Zagotovimo lahko zadovoljive rešitve glede na vaše zahteve parametrov. Zagotovite odklopnike 6A-63A, kot primer, kot je sistem sončne energije ali distribucija električne energije v vsakdanjem življenju.

Ni vam treba skrbeti za varnost, visoka varnost, če je napetost preobremenjena, samodejno prekine napajanje, zmanjša tveganje požara.

Vsi naši 1-polni AC odklopniki so tovarniško skladni s certifikati CE, CCC in ISO. Vsak proizvodni proces je bil strogo preizkušen, da ustreza mednarodnim standardom kakovosti.

Pogosta odpravljanje težav in rešitve

PUGAO, kot proizvajalec 1-polnih AC odklopnikov, zagotavlja povezane storitve tehnične podpore. Če pride do težav z izdelkom, je na voljo tehnično vodenje na daljavo. Popolna navodila za namestitev in vzdrževanje, vključno s pogostimi napakami in rešitvami, bodo vključena v dobavo vašega izdelka.

1. Pogosto nepojasnjeno sprožitev odklopnika

Možni vzroki: Preobremenitev ali previsoka temperatura okolja.

Skupna moč naprav, priključenih na napeljavo, presega nazivno vrednost odklopnika ali pa je odklopnik dlje časa deloval v zaprti razdelilni omarici z visoko temperaturo, kar je povzročilo predčasno sprožitev kovinske plošče za toplotno zaščito.

rešitev: Preverite obremenitev linije. Priporočamo, da nadgradite na višji nazivni tok in zagotovite, da je premer žice združljiv.

Če so vzrok okoljski dejavniki, priporočamo izboljšanje prezračevanja razdelilne omarice. Izdelki PUGAO so zasnovani z upoštevanjem dviga temperature. Če je okolje ekstremno, se obrnite na nas za ustrezne prilagoditvene prilagoditve v fazi izbire in razvoja rešitve.

2. Pregrevanje ali vonj po zažganem na terminalih

Možni vzroki: Ohlapna zvitost ali napačen premer žice.

Zrahljani vijaki povečajo kontaktni upor; tanke žice povzročajo visoke temperature na priključni točki pod visokim tokom. Obe situaciji lahko povzročita težave.

rešitev: Takoj odklopite napajanje, preverite in ponovno privijte vijake ožičenja. Naši izdelki uporabljajo odebeljene sponke tunelskega tipa z visokim načrtovanim navorom; priporočamo uporabo profesionalnega izoliranega izvijača za privijanje na standardno vrednost. Prepričajte se, da je žica v celoti vstavljena v priključno luknjo brez izpostavljenega jedra žice.

3. Ročaja ni mogoče zapreti, ga ni mogoče premakniti navzgor

Možni vzroki: Vztrajen kratek stik ali blokada mehanizma.

V vezju še vedno obstaja kratek stik. Magnetni sprožilni mehanizem se na silo noče zapreti zaradi varnosti ali pa se lahko notranja komora za gašenje obloka poškoduje zaradi velikega tokovnega suna.

rešitev: V tem primeru tokokroga ne zaprite na silo! Najprej preverite kratke stike v spodnjih napravah ali poškodbe napeljave.

Če tokokroga po izključitvi zunanjih napak še vedno ni mogoče zapreti, je odklopnik 1P AC zaključil svojo zaščitno nalogo. Za dodatno potrditev stanja izdelka bo morda potrebna zamenjava. Načrtovalec stikov.

4. Nadaljnja oprema po zapiranju stikala nima več energije

Možni vzroki: Nepravilno ožičenje ali okvara notranjega mehanizma.

Dohodne in odhodne linije so obrnjene ali pa je žična objemka na izolaciji; čeprav je ročaj v položaju ON, notranji kontakti niso zaprti.

rešitev: Z multimetrom izmerite napetost na izhodnih sponkah in preverite, ali žična sponka pritiska na izolacijo žice.

Vsak izdelek PUGAO je podvržen testiranju polarnosti in kontinuitete na avtomatizirani delovni mizi. Če napetosti kljub pravilnemu ožičenju še vedno ni, se obrnite na našo ekipo za tehnično podporo.

pogosta vprašanja:

Ali sprejemate storitve po meri?

Da, imamo več kot 10 let izkušenj v industriji enopolnih AC odklopnikov. Ponujamo storitve OEM/ODM in lahko natisnemo logotip vaše blagovne znamke na izdelke. Zagotovimo lahko tudi prilagojene rešitve glede na vaše risbe in zahteve glede parametrov.

Kako dolg je vaš dobavni rok?

Odvisno je od zahtev in količine izdelkov, ki jih kupite.
