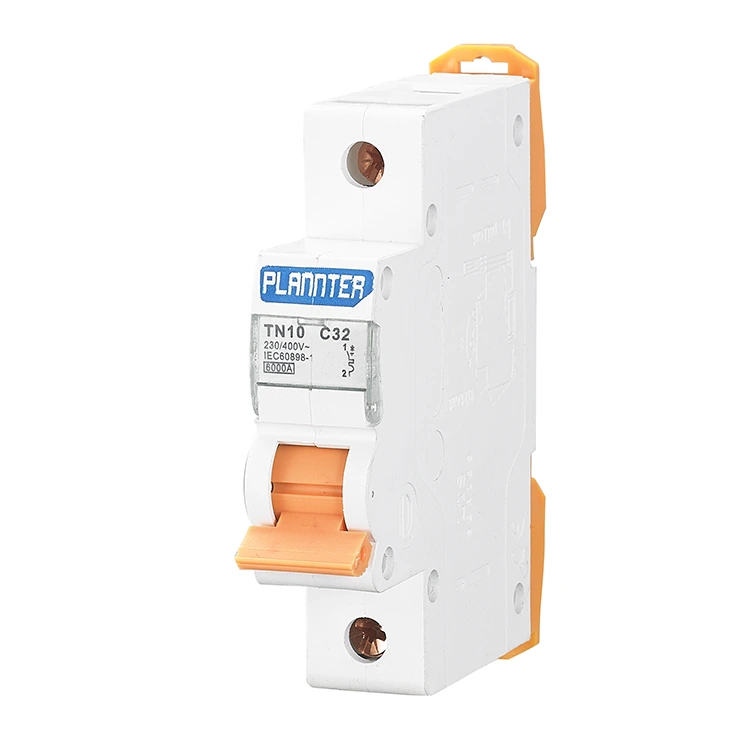

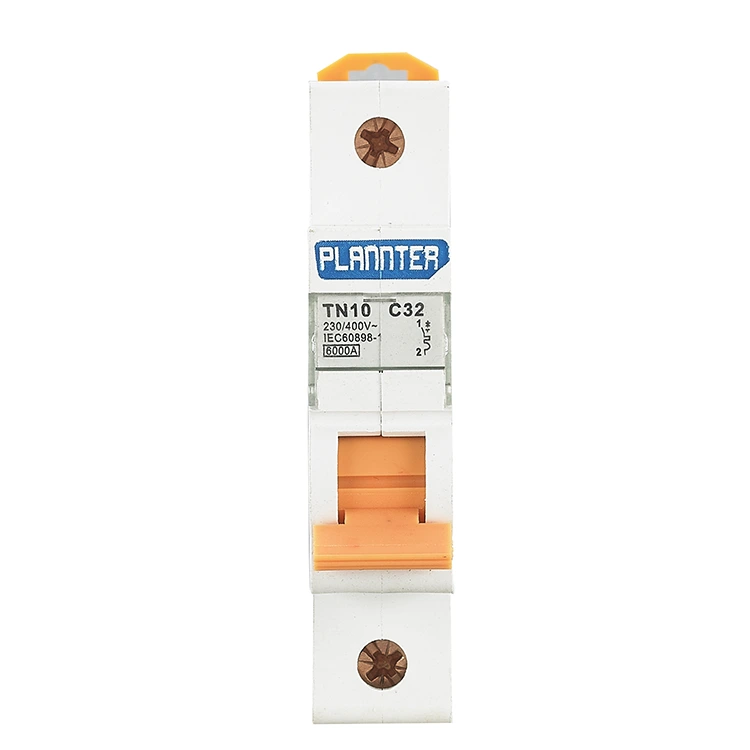

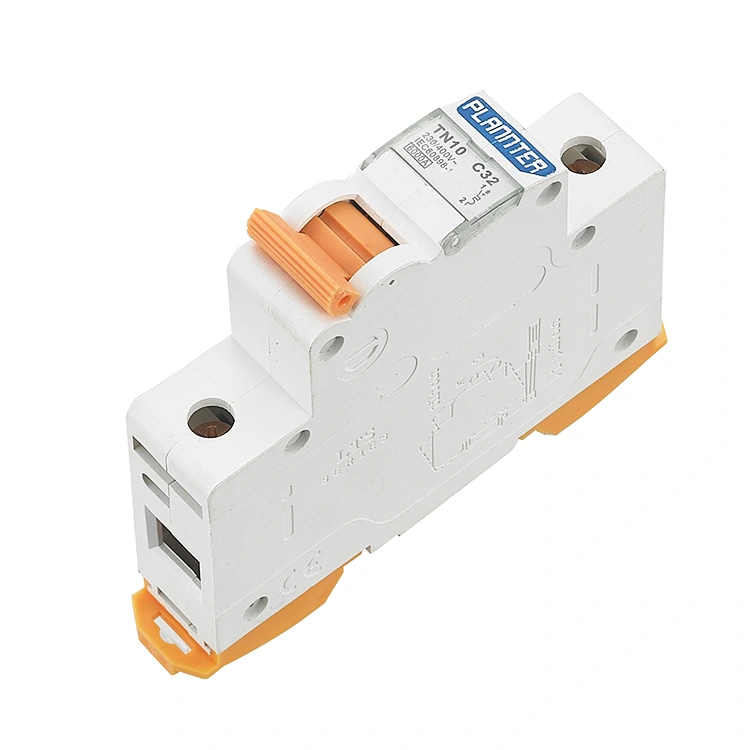

Odklopniki za zaščito pred kratkim stikom

Odklopniki za zaščito pred kratkim stikom so nizkonapetostne naprave za distribucijo električne energije. Opremljen je z napravo za gašenje obloka, ki učinkovito ščiti tokokrog. V domačem in industrijskem okolju imajo odklopniki podobno vlogo kot kombinacija električnih komponent, kot so nožna stikala, varovalke in toplotni releji, da zagotovijo varno delovanje tokokrogov.

Načelo delovanja

V notranjosti ima odklopnik dva primarna zaščitna mehanizma: bimetalni trak, zasnovan za obvladovanje postopnih preobremenitev, in elektromagnetno tuljavo, namenjeno za ravnanje s kratkimi stiki. Za zagotovitev samodejnega odklopa tokokroga v nekaj milisekundah naprava ob sprožitvi izvede naslednje operacijsko zaporedje:

Takojšnje zaznavanje: Ko pride do kratkega stika, steče ogromen val toka skozi tuljavo, ki se nahaja znotraj odklopnika.

Generiranje magnetne sile: V skladu z načeli elektromagnetne indukcije ta izjemno visok tok v trenutku ustvari neizmerno močno magnetno polje.

Mehanski vpliv: Sila, ki jo ustvari to magnetno polje, deluje kot težko kladivo in sproži mehanizem v trenutku.

Hitra prekinitev povezave: Električni kontakti se v nekaj milisekundah na silo odprejo, kar nenadoma prekine tok in s tem prepreči taljenje ožičenja zaradi ekstremne vročine ali vžiga.

Vrste polov odklopnika

1. Enopolni odklopniki: Odklopniki za zaščito pred kratkim stikom imajo samo en preklopni kontakt in se večinoma uporabljajo za enofazna vezja, kot so tokokrogi razsvetljave ali vtičnice v domu.

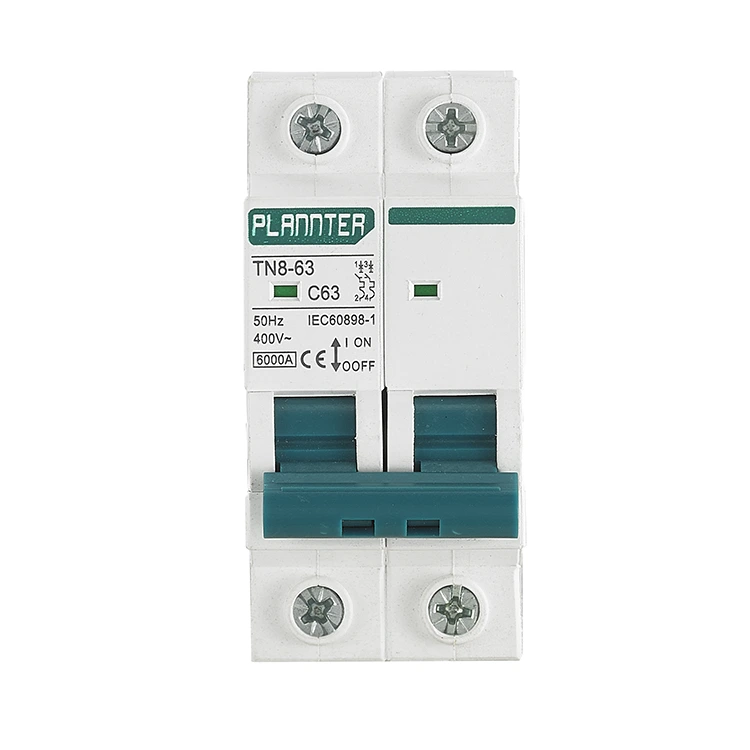

2. Dvopolni odklopniki: dvopolni odklopniki imajo dva preklopna kontakta za krmiljenje faznih in ničelnih žic. Dvopolni odklopniki se običajno uporabljajo v scenarijih, kjer je treba hkrati krmiliti tako fazno kot nevtralno žico, kot so krmilniki motorja ali dvofazni napajalni sistemi.

3. 3-polni odklopniki: 3-polni odklopniki imajo tri preklopne kontakte, ki krmilijo tri ločene fazne žice, kot je komercialna in industrijska oprema, ki zahteva hkratno krmiljenje treh ločenih električnih vodov, da se zagotovi varna in uravnotežena porazdelitev obremenitve.

Prednosti

1. Ta odklopnika za zaščito pred kratkim stikom sprejme standardno 35 mm DIN montažno metodo in sprejme visoko natančen magnetno-termični dvojni sprožilni mehanizem za spopadanje s trenutnim udarnim tokom;

2. Izboljšana zasnova izolacijskega sistema za preprečevanje staranja izolacije zaradi dolgotrajne toplotne obremenitve;

3. Nazivna izolacijska napetost do AC400V, s prenapetostno zaščito, primerna za fotovoltaično proizvodnjo električne energije in kompleksno distribucijsko omrežje električne energije;

4. Možnosti nazivnega toka od 6 A do 63 A, kompaktna in modularna zasnova, ki ustreza stanovanjski razsvetljavi, vtičnicam, motorjem, fotovoltaičnim sistemom in drugim različnim scenarijem povpraševanja po obremenitvi.

5. Izdelek podpira storitev OEM/ODM, ki ustreza povpraševanju po čezmorski distribuciji in prilagajanju blagovne znamke. Tovarna PUGAO (Plannter Electric) je prestala mednarodni certifikat sistema kakovosti ISO9001.

Scenariji uporabe

Odklopniki PUGAO za zaščito pred kratkim stikom se uporabljajo v stanovanjskih, komercialnih in industrijskih energetskih sistemih ter zagotavljajo zanesljivo zaščito za najrazličnejše nastavitve.

1. Stanovanjski sistemi za distribucijo električne energije

Uporablja se v tokokrogih za razsvetljavo, električnih vtičnicah in gospodinjskih aparatih; v primeru kratkega stika, ki je posledica staranja napeljave ali okvar aparata, hitro prekinejo napajanje, da preprečijo pregorelost žice ali izbruh požara.

2. Energetski sistemi komercialnih zgradb

Naši odklopniki so primerni za sisteme za distribucijo električne energije v komercialnih prostorih, kot so nakupovalna središča, poslovne stavbe in hoteli. Uporabljajo se tako za glavna kot za podružnice in preprečujejo, da bi kratki stiki povzročili obsežne izpade električne energije ali poškodbe opreme.

3. Industrijska oprema in proizvodne linije

Uporablja se v različnih vrstah industrijskih strojev, električnih motorjev in avtomatiziranih proizvodnih linij; hitro prekinejo napajanje v primeru okvare opreme ali nepravilnosti v ožičenju, s čimer preprečijo poškodbe opreme in prekinitve proizvodnje, hkrati pa zmanjšajo stroške vzdrževanja in tveganja izpadov.

4. Omare za distribucijo električne energije in krmilni sistemi

Lahko se namesti v omarice za distribucijo električne energije in nadzorne plošče, da služijo kot osnovne zaščitne komponente, ki zagotavljajo centralizirano zaščito pred kratkim stikom za več tokokrogov. Ti se običajno uporabljajo v inženirskih projektih in sklopih integrirane električne opreme.

5. Okolja visokega toka kratkega stika

Za tokokroge, ki se nahajajo v bližini transformatorjev ali virov napajanja—ali na drugih območjih, za katere so značilni visoki tokovi kratkega stika—kjer so potrebni odklopniki z visoko izklopno zmogljivostjo, je ta izdelek idealna izbira.

pogosta vprašanja

V: Ali sta zaščita pred kratkim stikom in zaščita pred preobremenitvijo ista stvar?

O: Ne. Čeprav so običajno integrirani v isti odklopnik, delujejo na različnih principih. Zaščita pred preobremenitvijo ščiti pred dolgotrajnimi prekomernimi obremenitvami, odvisno od akumulacije toplote; zaščita pred kratkim stikom ščiti pred trenutnimi tokovi visoke magnitude, ki temelji na magnetnih privlačnih silah.

V: Zakaj imajo nekateri odklopniki nazivni tok 6 kA, drugi pa 15 kA?

O: To označuje prekinitveno zmogljivost. Nazivna moč 6kA pomeni, da je največji tok kratkega stika, ki ga lahko varno prekine, 6000 amperov. Če dejanski tok kratkega stika preseže to vrednost, lahko odklopnik eksplodira. Lokacije z večjimi transformatorskimi zmogljivostmi zahtevajo odklopnike z večjo prekinitveno zmogljivostjo; pred izbiro dovolite podjetju PUGAO, da vam zagotovi strokovna priporočila ali prilagojeno oblikovno rešitev.

V: Ali lahko očistim odklopnik? Kako naj nadaljujem?

O: Da, vendar morate predhodno zagotoviti, da je napajanje popolnoma odklopljeno.

Za brisanje prahu z ohišja uporabite suho krpo, pri tem pa pazite, da delci prahu preprečite vstop v komoro za gašenje obloka.

Strogo prepovedano: za čiščenje plastičnega ohišja ne uporabljajte kemičnih topil ali vode, saj lahko to ogrozi delovanje materialov, ki zavirajo gorenje, ali povzroči notranje kratke stike.
