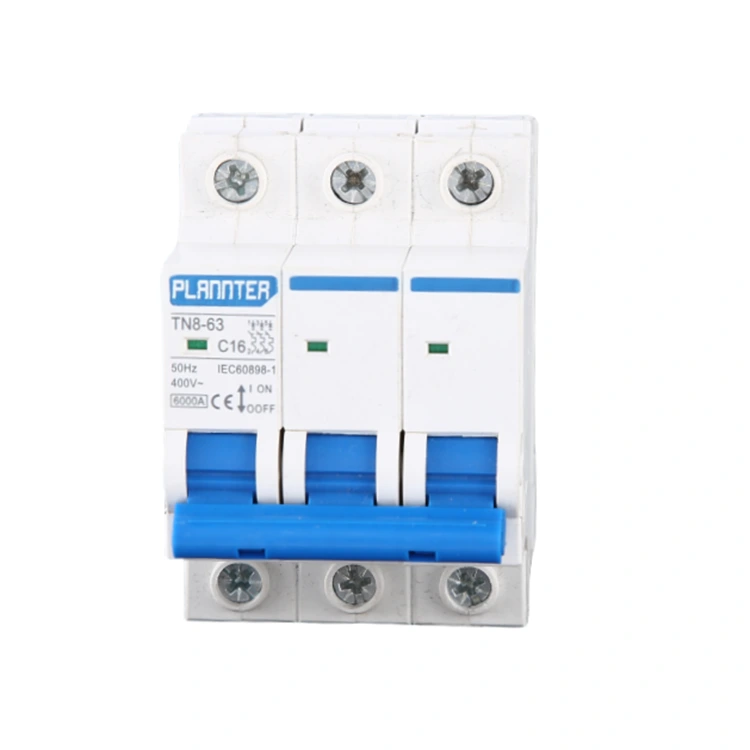

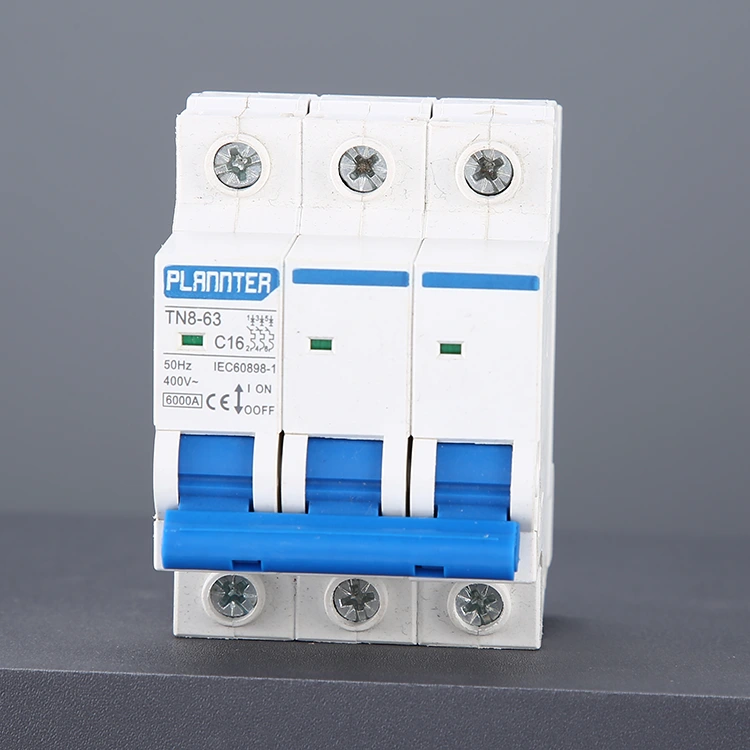

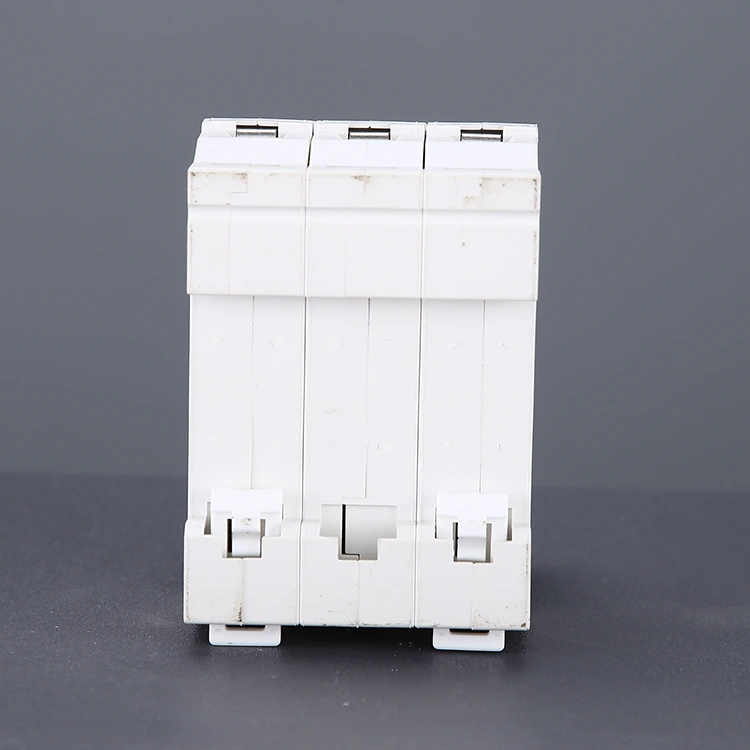

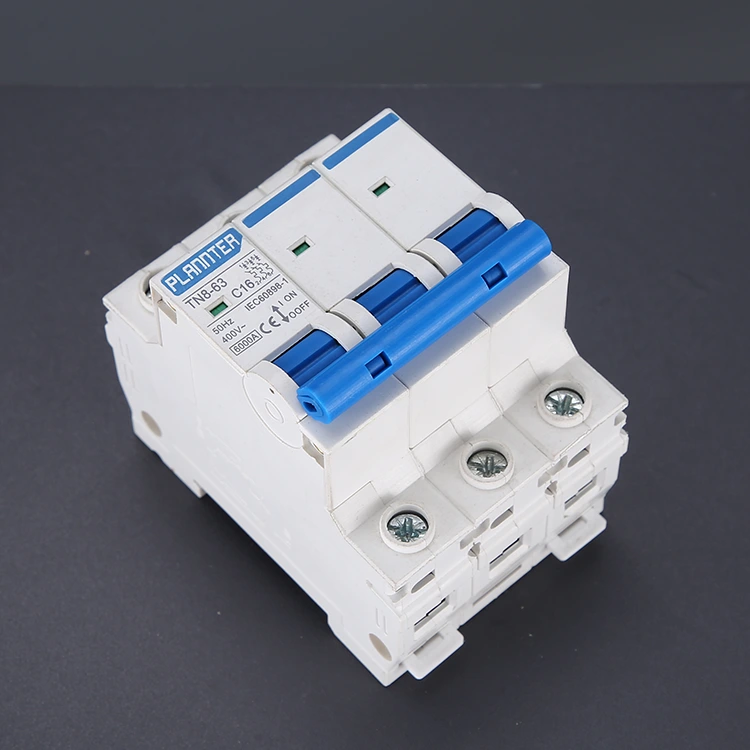

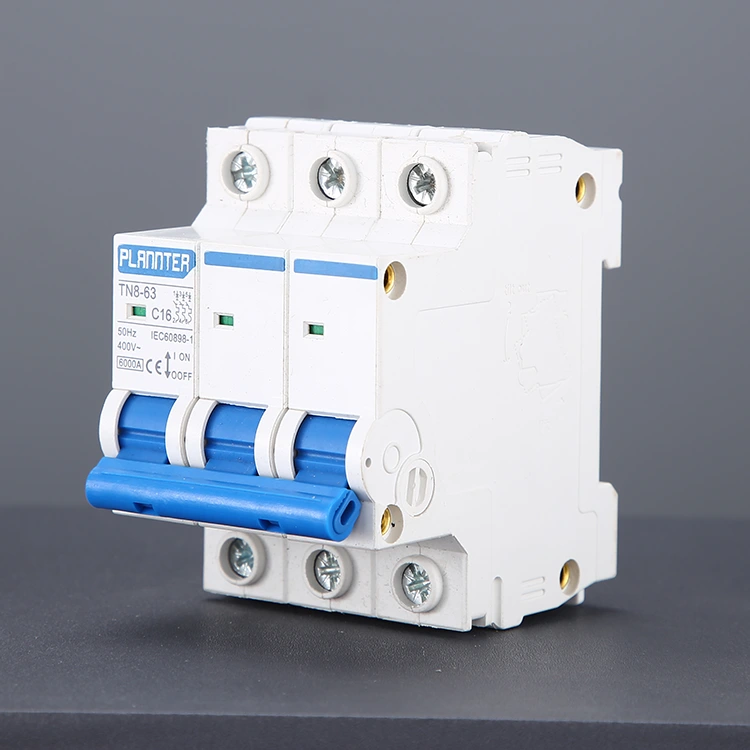

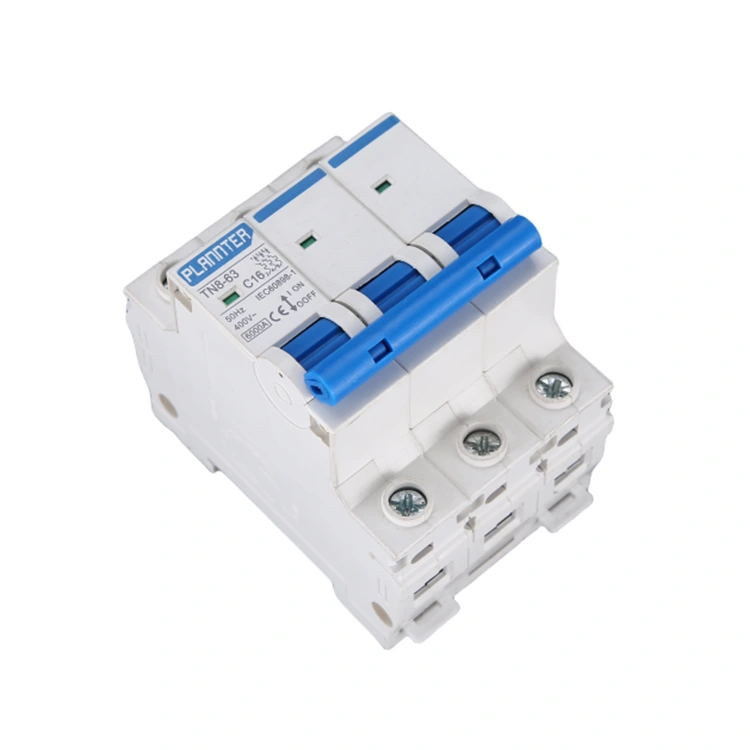

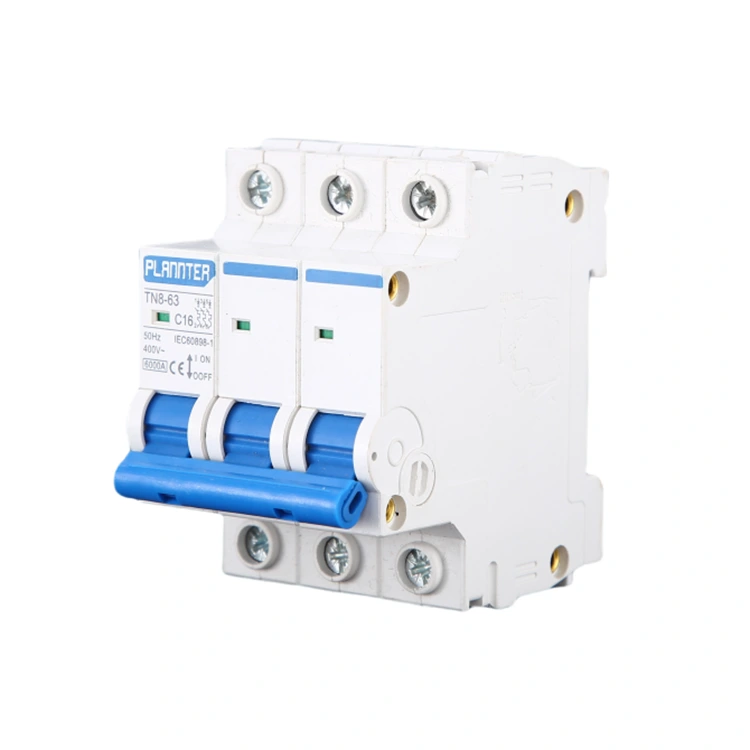

3-polni bakreni miniaturni odklopnik

3-polni bakreni miniaturni odklopniki PUGAO (Plannter Electric) imajo čudovit in preprost dizajn z gladkimi linijami in so izdelani iz visokokakovostnih materialov ohišja z dobro odpornostjo na gorenje. Poleg tega kompaktna oblika in majhna prostornina omogočata preprosto namestitev v različne razdelilne omarice in krmilne omare, kar prihrani prostor.

Ključne komponente vključujejo kontakte, napravo za gašenje obloka, sprostitveni mehanizem in tako naprej. Kontakti so izdelani iz visokokakovostnega bakra, ki ima dobro prevodnost in odpornost proti obrabi, zmanjšuje kontaktni upor in toplotne izgube. Uporabljamo napredno tehnologijo za gašenje obloka, kot so rešetke za gašenje obloka in ščiti za gašenje obloka, ki lahko hitro ugasnejo oblok, ko odklopnik prekine tokokrog, in preprečijo, da bi oblok poškodoval opremo. Sprostitveni mehanizem je ključnega pomena za uresničitev samodejne zaščitne funkcije MCB, ko je tokokrog preobremenjen, kratek stik in druge napake, je mogoče hitro ukrepati na sprožilni mehanizem, da sproži odklopnik in prekine tokokrog, da zaščiti varnost električne opreme in osebja.

Zakaj je baker bistvenega pomena za 3P odklopnike?

V mnogih aplikacijah so odklopniki 3P zadolženi za napajanje električnih motorjev ali velike industrijske opreme, ki vključuje velike tokovne obremenitve in podaljšana obdobja delovanja. Če se v prizadevanju za zmanjšanje stroškov za notranje prevodne komponente uporabljajo materiali, kot je pobakren aluminij ali celo pobakreno železo, bo učinkovitost ogrožena; natančneje, naprava ne bo imela izrazitih prednosti, ki jih ponuja popolnoma bakrena konstrukcija:

1. Izjemno nizek dvig temperature

Električna upornost bakra je bistveno nižja od električne upornosti aluminija ali železa. Pri prevajanju visokih tokov - kot je 32 A ali 63 A - prevodne komponente iz čistega bakra proizvajajo bistveno manj toplote. To zagotavlja, da odklopnik ne trpi zaradi neprijetnega sprožitve zaradi notranjega pregrevanja, prav tako pa njegovo ohišje ne postane krhko ali se predčasno razgradi zaradi dolgotrajne izpostavljenosti visokim temperaturam.

2. Vrhunska odpornost na kratek stik

Baker ima vrhunsko mehansko trdnost in toplotno stabilnost. V primeru kratkega stika, ki ustvarja tokove napake 6 kA ali 10 kA, ogromne elektromagnetne sile in ekstremna vročina električnega obloka ne bodo povzročile deformacije ali taljenja prevodnih vodil, s čimer se zagotovi, da lahko odklopnik varno in učinkovito prekine tok napake.

3. Odlična zmogljivost ožičenja

Sponke za bakreno ožičenje imajo večjo afiniteto s kabli (ki so običajno prav tako izdelani iz bakrene žice), kar ima za posledico nižji kontaktni upor. Poleg tega je baker zelo odporen proti oksidaciji, s čimer preprečuje pregrevanje in zoglenitev na priključnih točkah ožičenja.

Osnovni parametri

Nazivna napetost: Nazivna napetost je AC400V, ki lahko deluje stabilno brez nesreč pod napetostjo 400V AC in je primerna za uporabo v nizkonapetostnih sistemih za distribucijo električne energije, kot so industrijski obrati, poslovne zgradbe, stanovanjske hiše in druga mesta.

Topli nasveti: pri izbiri odklopnikov se mora nazivna napetost ujemati z dejansko napetostjo tokokroga, sicer lahko povzroči, da odklopnik ne bo deloval pravilno in celo povzroči varnostne nesreče.

Nazivni tok: Nazivni tok se giblje od 6A do 63A, kar lahko zadovolji potrebe različnih obremenitvenih tokov.

Prekinitvena zmogljivost kratkega stika: 3-polni bakreni miniaturni odklopnik modela Pugao T8-3P podpira prekinitveno zmogljivost kratkega stika do 6kA. Ima močno prekinitveno zmogljivost kratkega stika, ki lahko hitro prekine tok v primeru napak kratkega stika in učinkovito ščiti varnost električne opreme in celotnega elektroenergetskega sistema.

Naši proizvodni standardi

Kot neposredni proizvajalec je PUGAO (Plannter Electric) zavezan k uporabi visokokakovostnih bakrenih komponent v vseh naših 3-polnih odklopnikih z visokimi specifikacijami. Lahko nadaljujete z nakupom v velikem obsegu s popolnim zaupanjem ali pa nas kontaktirate neposredno, da se dogovorimo za posebne prilagoditve, prilagojene zahtevam vašega projekta.

Popolnoma avtomatizirana tehnologija točkovnega varjenja: Uporabljamo popolnoma avtomatizirano opremo za izvedbo visokonatančnega varjenja bakrenih kontaktov na zbiralke, s čimer zagotavljamo, da je električni upor na priključnih točkah skoraj nič.

Elektrolitski baker razreda T2: Izbiramo izključno elektrolitski baker visoke čistosti in strogo zavračamo uporabo kakršnega koli recikliranega ali nečistega bakra, s čimer zagotavljamo – prav od vira – da naši izdelki dosegajo resnično izklopno zmogljivost 6 kA.

Debeli posrebreni kontakti: Na kontaktne površine naših bakrenih komponent, ki prevajajo tok, smo vgradili dodatne kontakte iz zlitine na osnovi srebra, da preprečimo erozijo obloka – izgorevanje bakrenega materiala, ki ga povzroči električni oblok, ki nastane med prekinitvijo tokokroga.
