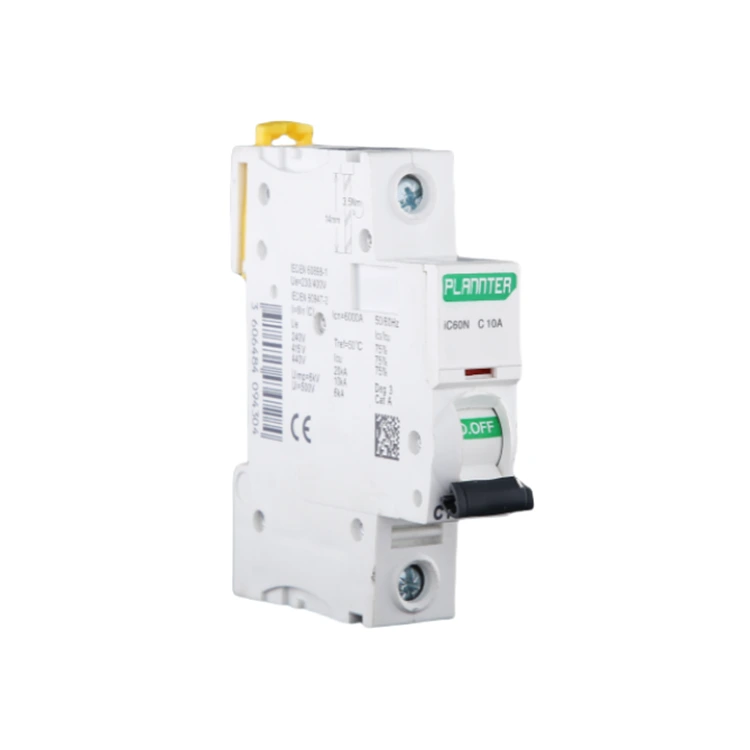

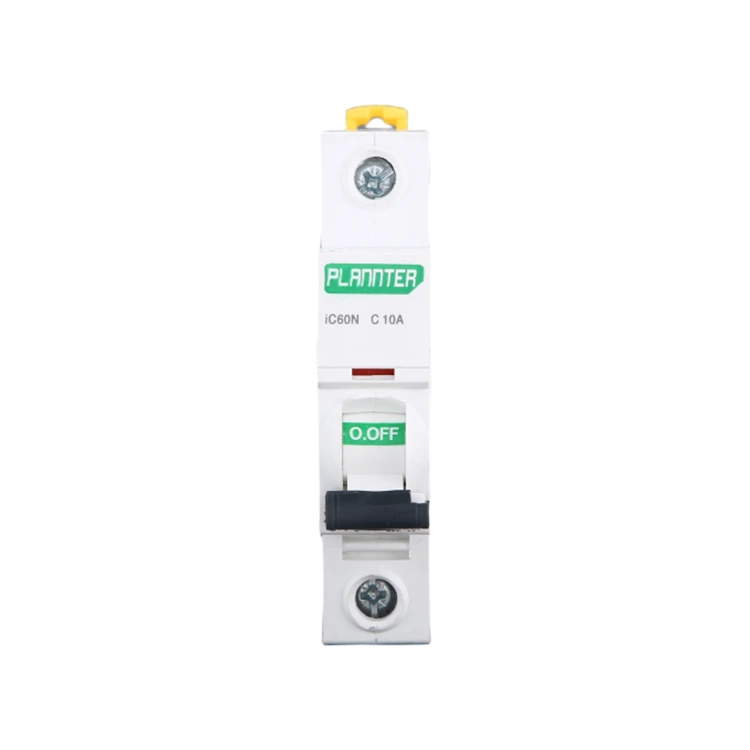

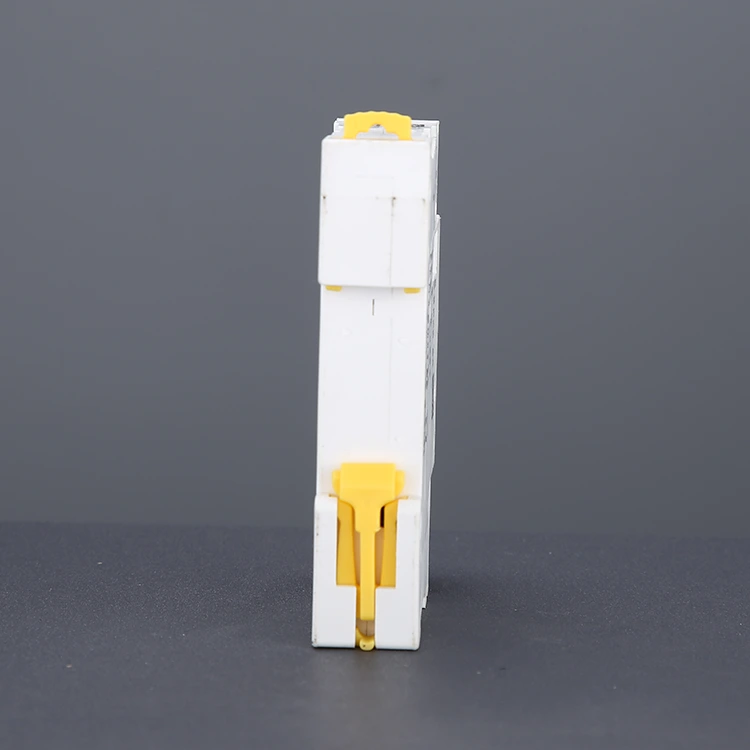

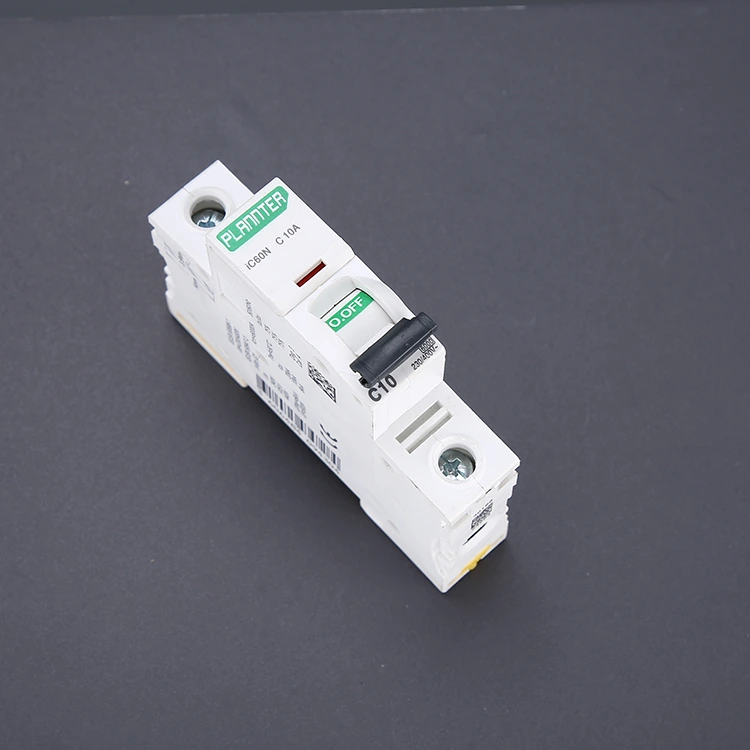

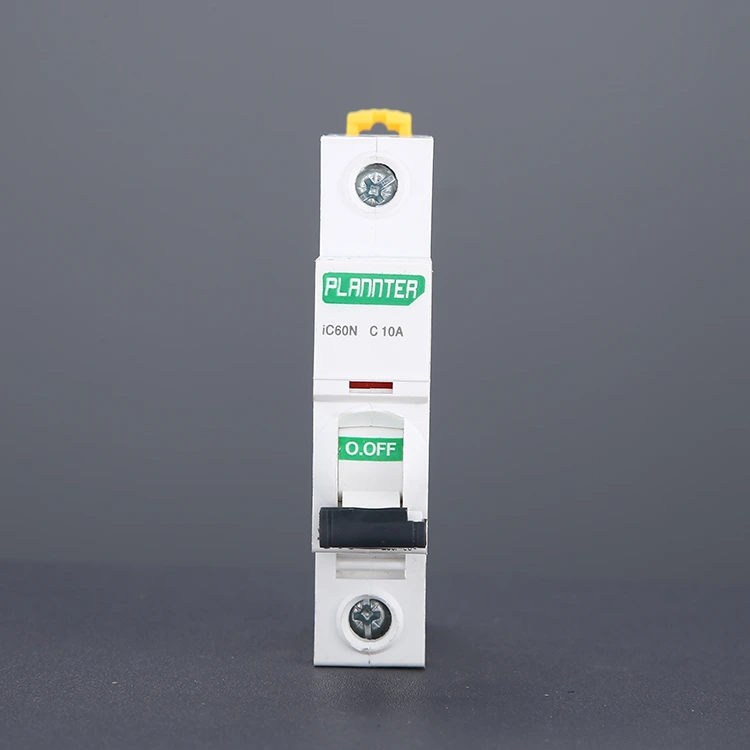

AC visokotokovni miniaturni odklopnik

Najpogostejši tip domačega odklopnika je enopolni AC visokotokovni miniaturni odklopnik, ki je sestavljen iz ene požarne žice in ene ničelne žice ter je nameščen na domači električni plošči za spremljanje in nadzor toka znotraj ene žice. Ščiti posamezno žico pred preobremenitvami in kratkimi stiki. V primeru preobremenitve ali kratkega stika se odklopnik sproži in samodejno prekine napajanje. Lahko zaščiti električno opremo pred električnimi požari.

Naša tehnologija

Ravnanje z visokimi tokovi postavlja ogromne zahteve glede mehanske strukture in materialov izdelka. Na podlagi več kot desetletja strokovnega znanja in izkušenj v proizvodnji je PUGAO uvedel tehnične optimizacije in nadgradnje, da bi zagotovil, da so naši visokotokovni odklopniki AC popolnoma prilagojeni zahtevam aplikacij v resničnem svetu.

1. Odebeljene, popolnoma bakrene notranje komponente

Višji kot je tok, večja je toplota, ki jo ustvari notranji upor. Vsi naši notranji prevodni mostovi in ​​tuljave so izdelani iz elektrolitskega bakra visoke čistosti, z debelino, povečano za 30 % v primerjavi s standardnimi modeli, s čimer se dvig temperature ohranja v varnih mejah.

2. Visoka prekinitvena zmogljivost kot standard

Visokotokovna vezja so običajno nameščena na sprednjem koncu električnega sistema. V primeru kratkega stika je predvideni okvarni tok lahko izjemno visok. Visokotokovna serija PUGAO je standardno opremljena z izklopno zmogljivostjo 10 kA, kar zagotavlja, da ohišje ostane nedotaknjeno – brez počenja – med hudimi okvarami, s čimer ščiti razdelilno ploščo.

3. Veliki kontakti iz srebrne zlitine

Za preprečitev kontaktnega varjenja pod velikimi obremenitvami uporabljamo kontakte iz zlitin na osnovi srebra z bistveno večjo površino. Ta material se ne ponaša le z odlično električno prevodnostjo, ampak tudi ohranja dosledno nizek kontaktni upor, tudi med pogostimi preklapljanji, ki vključujejo visoke tokove.

Osnovni scenariji uporabe

Za vse aplikacije, ki zahtevajo visoko zmogljivost moči – zlasti tam, kjer je prednostna naloga zmanjševanje odtisa v razdelilnih omaricah – močno priporočamo izbiro naših visokotokovnih miniaturnih odklopnikov AC. To še posebej velja za naslednje scenarije:

Zaščita glavne dohodne linije: Glavno stikalo za velike vile, maloprodajne trgovine in restavracije. Ker lahko skupni tok vseh gospodinjskih aparatov preseže 63 A, je potreben glavni odklopnik 80 A ali 100 A.

Industrijska energetska oprema: Motorji visoke moči, zračni kompresorji in stroji za brizganje. Te naprave imajo visoke vhodne tokove ob zagonu in visoke delovne tokove med delovanjem, kar običajno zahteva visokotokovni odklopnik s krivuljo proženja tipa D.

Nove energetske polnilne postaje za vozila: Visoko zmogljive polnilne enote DC in AC, kjer se izhodni tok pogosto giblje med 80 A in 125 A.

Podatkovni centri: Zaščita za vrstne distribucijske enote (RDU) v strežniških omaricah, ki zahtevajo zmogljivosti namestitve visoke gostote v kombinaciji z zmogljivostjo za obvladovanje visokih tokov.

PV in sistemi za shranjevanje energije: Zaščita za kombinirano omarico na izhodni stopnji močnostnih pretvornikov.

Razlika med 2-polnim odklopnikom AC in 1-polnim odklopnikom

pogosta vprašanja

1. Ali sprejemate prilagojeno storitev?

Nudimo storitve OEM/ODM in lahko natisnemo logotip vaše blagovne znamke na miniaturni odklopnik AC z visokim tokom. Zagotovimo lahko tudi zadovoljive rešitve glede na vaše risbe in zahteve glede parametrov.

2. Kakšni so vaši plačilni pogoji?

30 % predplačilo z bančnim nakazilom, 70 % plačano pred odpremo. Sprejemljiva sta tudi Western Union in akreditiv.

3. Zakaj se zdi, da je širina visokotokovnega odklopnika enaka širini standardnega?

Ravno v tem je njegova iznajdljivost. Ohranja standardno modularno širino 18 mm, kar omogoča brezhibno namestitev na standardno DIN letev. Vendar pa ima njegova notranjost izolacijske materiale z višjimi specifikacijami in posebno zasnovo kanalov za odvajanje toplote za učinkovito upravljanje toplote, ki jo ustvarjajo velike moči.

4. Ali obstajajo kakšne posebne zahteve pri vgradnji visokotokovnega odklopnika?

Navor je ključni dejavnik. Pri tokovih okoli 100 A lahko celo rahlo ohlapni priključni vijaki proizvedejo dovolj toplote, da stopi plastično ohišje v zelo kratkem času. PUGAO priporoča uporabo profesionalnega momentnega ključa in občasno preverjanje tesnosti žičnih povezav.
