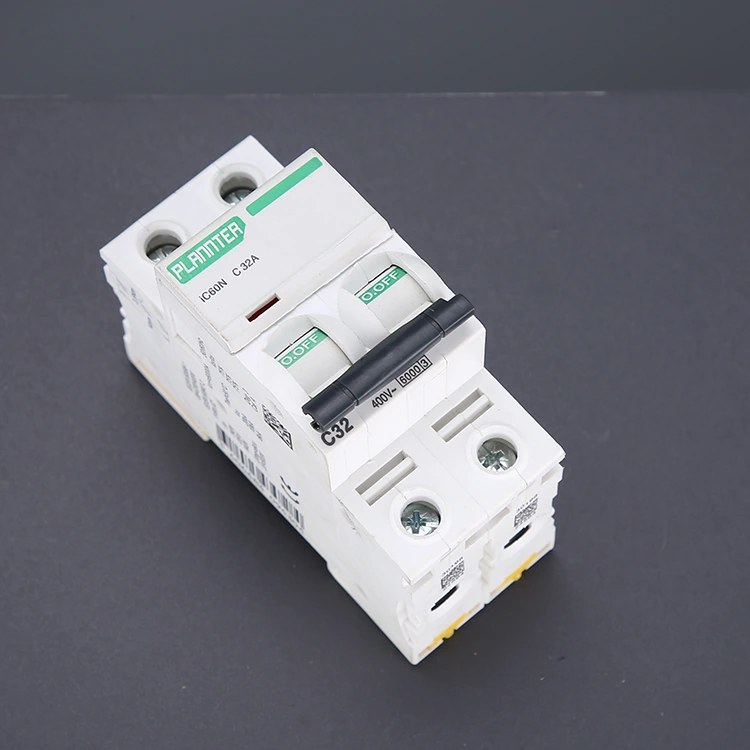

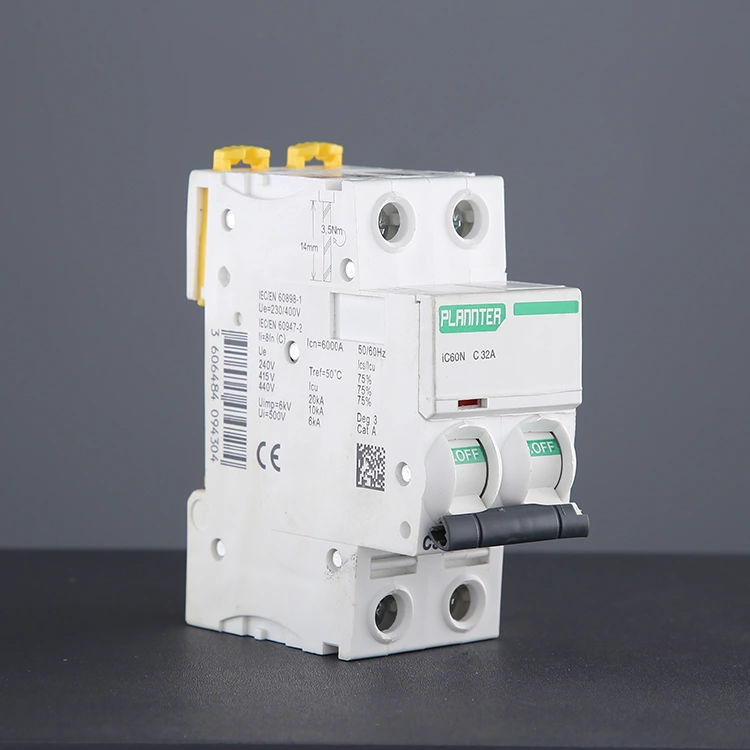

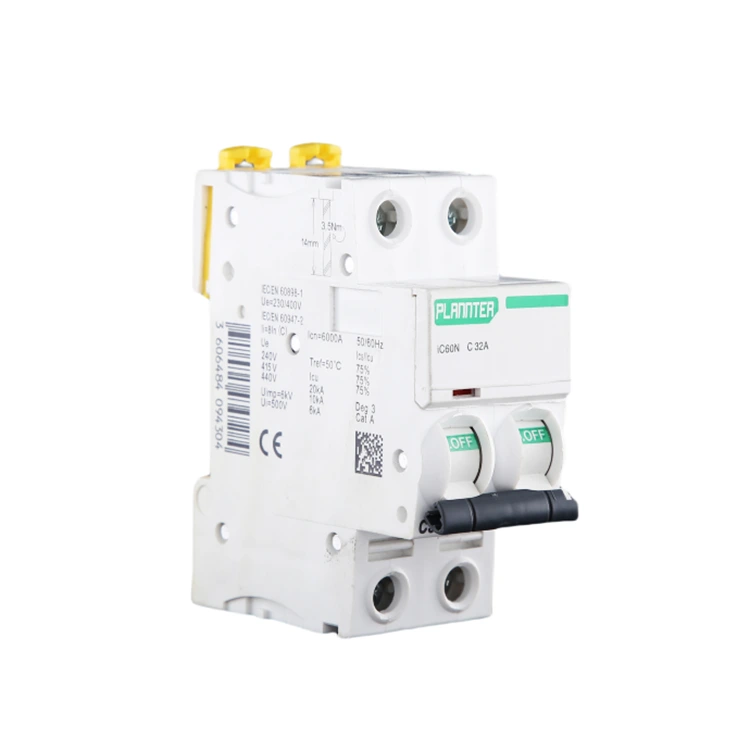

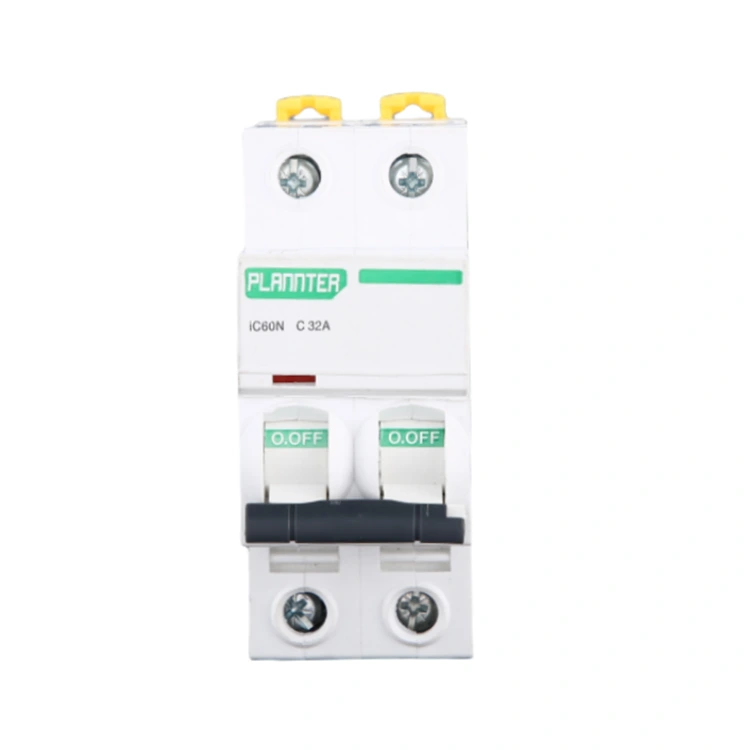

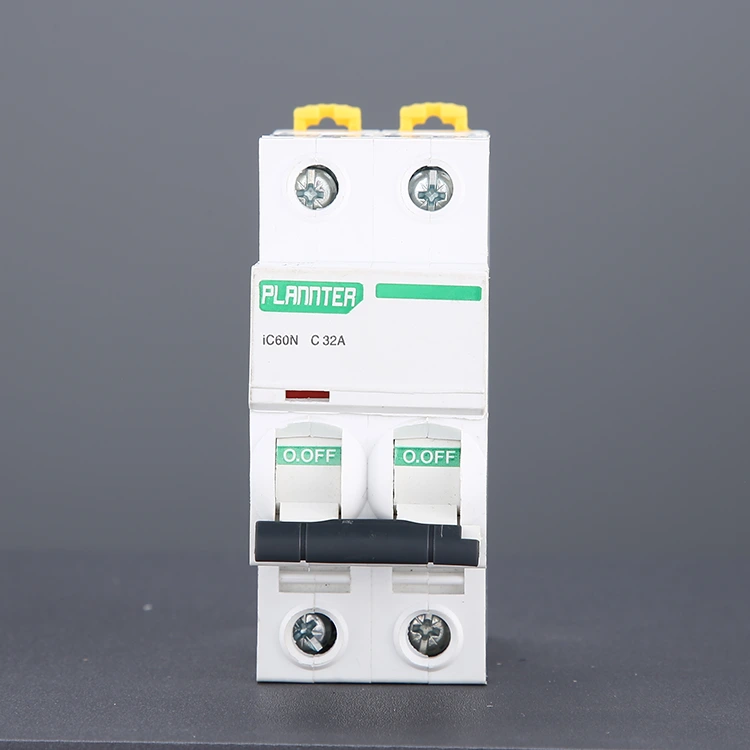

Miniaturni odklopnik za montažo na DIN letev

Za razliko od enopolnega odklopnika (1P), ki odklopi samo požarno žico, bo 2-polni miniaturni odklopnik za montažo na DIN letev sinhrono odklopil požarno in ničelno žico, ko se sproži, s čimer se izogne ​​nevarnosti električnega udara zaradi elektrifikacije ničelne žice, kar je višji varnostni faktor. Zato je še posebej primeren za aplikacije, ki zahtevajo popolno zaščito pred izpadom električne energije, kot so gospodinjske klimatske naprave, grelniki vode, razdelilna glavna stikala, oprema male moči ipd.

Zakaj je zasnova letev DIN industrijski standard?

1. Modularnost in prilagodljivost

Podobno kot pri gradnji s kockami, lahko namestite več odklopnikov, naprav na diferenčni tok, kontaktorjev ali relejev enega ob drugem na tirnico.

Če vezje zahteva dodatno vejo, morate preprosto vstaviti nov odklopnik v razpoložljiv prostor na tirnici – ne da bi morali zamenjati celotno razdelilno ploščo.

2. Izjemna učinkovitost namestitve

Za električarje namestitev miniaturnega odklopnika, nameščenega na DIN letev, traja le nekaj sekund. V primerjavi s tradicionalnimi metodami pritrjevanja z vijaki se čas namestitve zmanjša za več kot 80 %.

3. Standardizacija in zamenljivost

Z upoštevanjem standarda IEC 60898 so odklopniki PUGAO dimenzijsko popolnoma združljivi z blagovnimi znamkami, kot so ABB, Schneider Electric in Siemens. Če morate zamenjati obstoječo opremo, naši izdelki služijo kot neposredna zamenjava.

4. Odvajanje toplote in vzdrževanje

Montaža na tirnici obesi odklopnike in za njimi ustvari režo za kroženje zraka, ki olajša učinkovito odvajanje toplote.

Za vzdrževanje morate preprosto odstraniti določeno napravo s tirnice, s čimer odpravite potrebo po razstavljanju celotnega ohišja omare.

Montaža na DIN letev v primerjavi s fiksno montažo: Kakšna je razlika?

Scenariji za izbiro montaže na tirnico: montaža na tirnico je najprimernejša izbira za več kot 90 % aplikacij odklopnikov.

● Standardne razdelilne omarice ali omare

● Situacije, ki zahtevajo paketno namestitev (inženirski projekti)

● Primeri, ko bo morda potrebno prihodnje vzdrževanje ali razširitev

● Stanovanjski, komercialni in večina industrijskih sistemov za distribucijo električne energije

funkcija

Zaščita pred preobremenitvijo: Ko obremenitveni tok dlje časa presega nazivno vrednost, se bimetal znotraj MCB zaradi toplote upogne, kar sproži delovanje mehanskega mehanizma in prekine tokokrog ter prepreči pregrevanje voda in povzroči požar.

Zaščita pred kratkim stikom: Ko v liniji pride do kratkega stika in tok takoj naraste, elektromagnetni udarec hitro ustvari močno magnetno silo in potisne povezovalni mehanizem, da odklopi kontakte, kar povzroči sproženje v milisekundah.

Popolna izolacija: Med vzdrževanjem ali remontom lahko ročno upravljanje odklopnika istočasno odklopi požarno in ničelno linijo, s čimer zagotovite, da oprema ni elektrificirana, in zaščitite varnost operaterjev.

Dvojno spremljanje: Ta miniaturni odklopnik za montažo na DIN letev lahko v realnem času spremlja trenutni status požarne in ničelne linije ter takoj izvede zaščitno dejanje, ko pride do kakršnih koli nepravilnosti v kateri koli liniji.

Kako pravilno namestiti odklopnik na DIN letev?

PUGAO je vključen v dostavo vašega izdelka in nudi obsežen vodnik za namestitev in vzdrževanje; če naletite na kakršne koli težave, se obrnite na našo ekipo za poprodajno tehnično podporo. Ker zasnova letve DIN poenostavlja postopek namestitve, lahko ponudimo tudi priporočila, ki temeljijo na standardnih praksah namestitve.

1. korak: Odklopite napajalnik

Pred izvajanjem kakršnih koli operacij je nujno prekiniti glavno napajanje razdelilne omarice. Uporabite multimeter ali tester napetosti, da preverite dohodne sponke; nadaljujte z delom šele, ko se prepričate, da ni napetosti. Priporočamo uporabo izoliranih rokavic in zaščitnih očal.

2. korak: Preglejte namestitveno okolje

Preverite, ali je v razdelilni omarici nameščena standardna 35 mm DIN letev. Prepričajte se, da je dovolj prostora za lažje odvajanje toplote in prihodnje vzdrževanje, in potrdite, da je tirnica varno pritrjena brez ohlapnosti.

3. korak: Montirajte odklopnik na tirnico

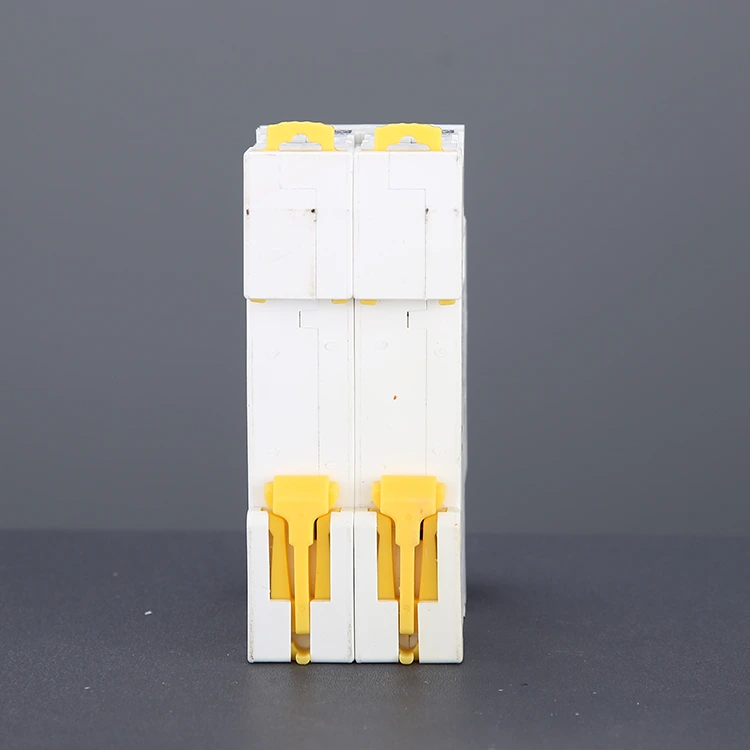

Poravnajte zgornjo sponko odklopnika z DIN letvijo, nato pritisnite navzdol, dokler se spodnja sponka samodejno ne zaskoči. Naprava mora biti varno pritrjena in brez nihanja.

Modularna zasnova omogoča vzporedno namestitev več odklopnikov.

4. korak: Povežite napajalni in bremenski vod

Standardna konfiguracija ožičenja vključuje priključitev vhodne moči na zgornje sponke in izhodne moči na spodnje sponke. Uporabite žice, ki ustrezajo navedeni nazivni tok (npr. za odklopnik 32 A je priporočen presek žice ≥4 mm²). Trdno privijte priključne vijake, da preprečite ohlapne povezave ali pregrevanje.

5. korak: Preverite ožičenje in status namestitve

Prepričajte se, da so vse napeljave varne in da nobena gola žica ni izpostavljena. Preverite polarnost in zaporedje faz - to je še posebej kritično za trifazne sisteme. Prepričajte se, da je stikalo odklopnika v položaju "OFF" (odklopljeno).

6. korak: Testiranje ob vklopu

Po ponovni vzpostavitvi glavnega napajanja preklopite odklopnik v položaj "ON", da preverite pravilno delovanje. Preverite morebitne neobičajne zvoke, znake pregrevanja ali nepričakovano spotikanje.
