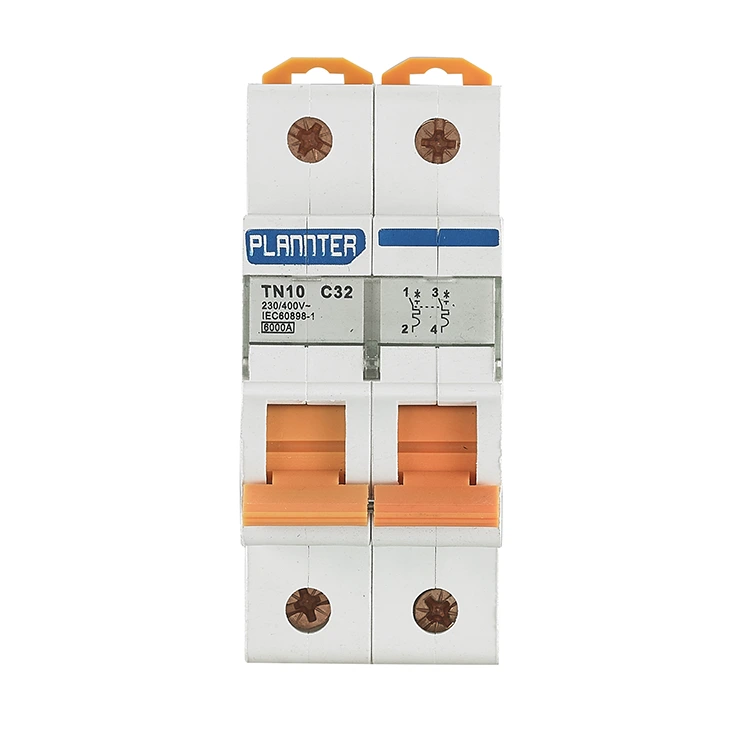

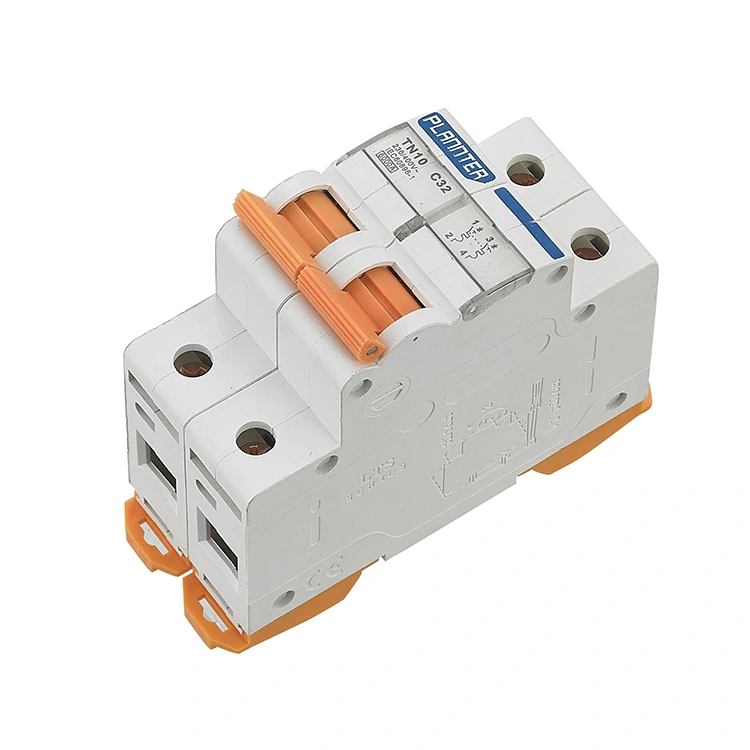

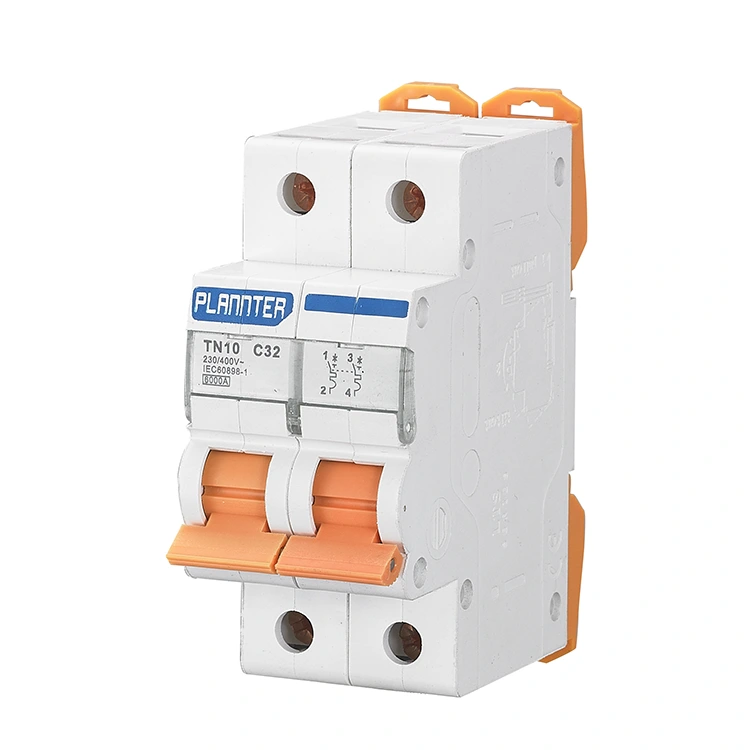

Mini odklopnik z visoko izklopno zmogljivostjo 32 A

Mini odklopnik PUGAO (Plannter Electric) 32A z visoko izklopno zmogljivostjo je zaščitna naprava, ki hkrati nadzoruje oba pola (požarno in ničelno). V primerjavi z enopolnim odklopnikom, ki samo prekine požarno žico, doseže popolno izolacijo tokokroga in zagotavlja višjo raven varnosti. Ko pride do preobremenitve ali napake kratkega stika v vezju, se bo izdelek hitro odzval in sinhrono prekinil tokovno pot obeh polov, kar učinkovito prepreči morebitne varnostne nevarnosti, ki jih lahko povzroči napolnjena ničelna črta.

Razpon nazivnega toka izdelka je od 6 A do 63 A, kar pokriva potrebe večine scenarijev uporabe. Prekinitvena zmogljivost je do 6kA, kar zagotavlja, da se okvarni tok še vedno lahko zanesljivo prekine v primeru hudega kratkega stika.

Kaj je mini odklopnik z visoko izklopno zmogljivostjo 32 A?

Mini odklopnik z visoko izklopno zmogljivostjo 32 A je nizkonapetostna zaščitna naprava z nazivnim tokom 32 amperov in visoko izklopno zmogljivostjo kratkega stika; zasnovan je predvsem za zagotavljanje varnostne zaščite za električna vezja, ki delujejo v okoljih, za katere so značilni visoki okvarni tokovi.

Tako kot standardni odklopniki služi za zaščito tokokrogov z nazivno močjo 32 amperov (običajno ustreza 6 mm² ali 10 mm² kablom) in je primeren za aplikacije, kot so klimatske naprave, grelniki vode ali manjša industrijska oprema.

Izraz "izklopna zmogljivost" se nanaša na največjo jakost toka, ki jo lahko ta odklopnik varno prekine med napako kratkega stika, ne da bi pri tem utrpel škodo - natančneje, ne da bi se kontakti zvarili, eksplodirali ali vžgali.

Standardni odklopniki imajo običajno izklopno zmogljivost 4,5 kA ali 6 kA, medtem ko imajo modeli z visoko izklopno zmogljivostjo oceno 10 kA ali več.

V primeru hudega kratkega stika lahko trenutni tok naraste do 8000 A. Če bi v takem scenariju uporabili standardni odklopnik 6kA, bi lahko naprava potencialno eksplodirala; vendar pa bi odklopnik z visoko izklopno zmogljivostjo 10 kA lahko varno prekinil napajanje brez kakršne koli škode.

Uporaba:

Stanovanjski sistem za distribucijo električne energije: kot glavno stikalo ali zaščita podružnice domače razdelilne omarice, da se zagotovi varna poraba električne energije doma.

Komercialno: Ta McB z visoko izklopno zmogljivostjo 32 A se uporablja v tokokrogih razsvetljave in vtičnic v nakupovalnih središčih, poslovnih zgradbah in hotelih za zagotavljanje zanesljive zaščite pred uhajanjem in preobremenitvijo.

Industrijska okolja: uporablja se v krmilnih omaricah, razdelilnih omarah in drugi opremi za zaščito enofaznih motorjev in drugih pomembnih bremen.

Javni objekti: ta McB z visoko izklopno zmogljivostjo 32 A igra ključno zaščitno vlogo v sistemu distribucije električne energije v šolah, bolnišnicah, postajah in drugih javnih mestih

Začasno napajanje: Zagotovite varnostno zaščito na gradbiščih, dejavnostih na prostem in drugih priložnostih začasne oskrbe z električno energijo

V katerih scenarijih priporočamo izbiro odklopnikov z visoko izklopno močjo?

1. Bližina transformatorjev ali razdelilnih prostorov

Načelo: Bližje ko je naprava viru napajanja, večji je potencialni tok kratkega stika. Na izhodu transformatorja lahko tok kratkega stika zlahka preseže 10 kA.

Tveganje: Standardni odklopniki ne morejo prenesti takih obremenitev; zato je treba kot primarno obrambno linijo uporabiti odklopnike z visoko prekinitveno zmogljivostjo.

2. Industrijska električna omrežja in dolgi kabli

Načelo: Industrijske zbiralke so robustne in imajo nizko impedanco, kar povzroči ogromno energije kratkega stika.

Tveganje: standardni odklopniki pogosto nimajo zadostne zmogljivosti za gašenje obloka; ta neuspeh pri gašenju obloka lahko povzroči požar v razdelilni omarici.

3. Kaskadna zaščita

Načelo: V večnivojskih sistemih za distribucijo električne energije odklopniki navzgor zahtevajo večjo prekinitveno zmogljivost, da prenesejo energijo, ki se odbije nazaj od naprav na nižji stopnji.

Tveganje: Za zagotovitev selektivne zaščite je odklopnike na koncu sistema pogosto treba nadgraditi na modele z večjo izklopno zmogljivostjo.

pogosta vprašanja

V: Ali je odklopnik z visoko izklopno zmogljivostjo 32A primeren za obremenitve pri zagonu motorja?

O: Da, če je izbrana pravilna krivulja izklopa. Za induktivna bremena, kot so elektromotorji, priporočamo izbiro krivulje izklopa tipa D. To zagotavlja, da se odklopnik ne sproži, ko motor ustvari zagonski tok, ki je 5- do 8-krat večji od nazivne vrednosti; hkrati pa z izkoriščanjem svoje visoke prekinitvene sposobnosti zagotavlja najvišjo stopnjo varnostne zaščite v primeru notranje napake kratkega stika v motorju.

V: Zakaj odklopnik tokokroga PUGAO 32A kaže manjše povišanje temperature pri velikih obremenitvah?

O: Dvig temperature je kritična metrika za ocenjevanje kakovosti visokotokovnih odklopnikov. Uporabljamo popolnoma avtomatiziran postopek točkovnega varjenja za zavarovanje notranjih komponent, ki nosijo tok, kar ima za posledico izjemno nizek kontaktni upor.

V kombinaciji z optimizirano zasnovo notranjega pretoka zraka za odvajanje toplote ostaja notranja proizvodnja toplote precej pod mejami mednarodnih standardov – tudi pri delovanju pri polni obremenitvi 32 A. To bistveno podaljša življenjsko dobo tako odklopnika kot izolacije žice.

V: Ali je mogoče mini odklopnik z visoko izklopno zmogljivostjo 32 A namestiti v standardno stanovanjsko razdelilno omarico?

O: Vsekakor. Ima standardno 18 mm modularno zasnovo in je združljiv s 35 mm montažnimi sistemi na DIN letev. Čeprav zagotavlja industrijsko zaščito, ohranja kompaktno obliko.
