4P elektronska potovalna enota

Pri Pugao (Plannter Electric) je naše temeljno prepričanje, da električna varnost ne bi smela biti razkošje – je temelj varnega in udobnega življenja. Razmislite o naši elektronski sprožilni enoti 100 A, 4P: za ohišje uporabljamo visokokakovostno termoreaktivno plastiko, ki je brizgana pod visoko temperaturo in pritiskom. Ta napredni proizvodni proces zagotavlja izjemno dimenzijsko stabilnost, izboljšano izolacijsko trdnost in dosledno odpornost proti obloku, kar vam daje zaupanje v vašo električno infrastrukturo. Imate vprašanja? Vabljeni, da se obrnete! Z veseljem se pogovarjamo in sodelujemo pri zagotavljanju vaše električne varnosti.

Pošlji povpraševanje

Opis izdelka

The4P elektronska potovalna enotaje napreden zaščitni modul, ki se uporablja v odklopnikih v oblikovanem ohišju (MCCB), namenjen nadzoru in krmiljenju vseh štirih vodnikov v trifaznem štirižilnem sistemu (L1, L2, L3 in nevtralni). Za razliko od tradicionalnih tripolnih sistemov zagotavlja popolno izolacijo in zaščito, zaradi česar je kritična rešitev za sodobno električno distribucijo, kjer sta varnost in kakovost električne energije bistvenega pomena.

Hkrati krmili in ščiti fazne in ničelne vodnike
Zagotavlja inteligentno in natančno zaznavanje napak
Izboljša varnost sistema v zapletenih električnih okoljih

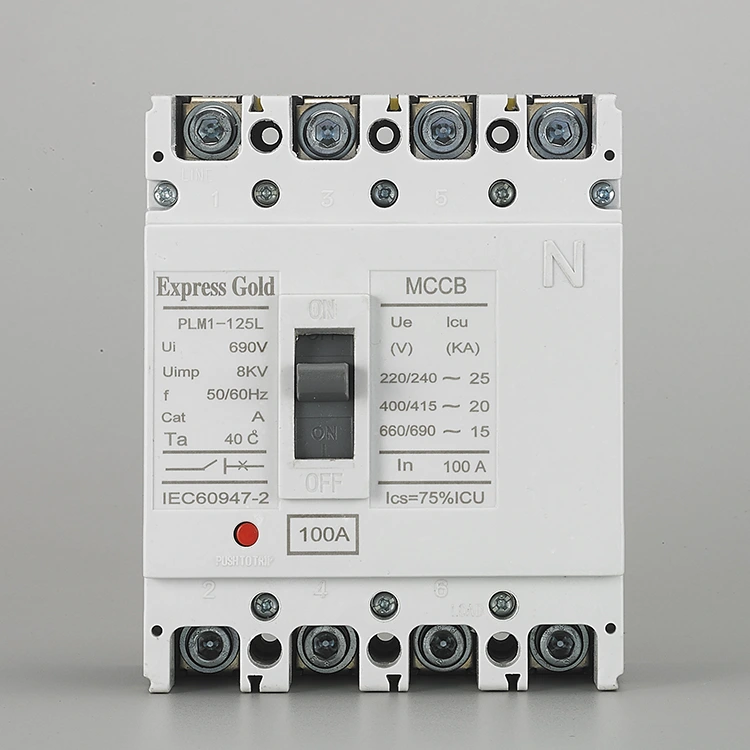

4P Electronic Trip Unit

Specifikacija izdelka

Vrsta	Nazivni tok (A)	Pole številka	Nazivna izolacijska napetost (V)	Nazivna delovna napetost (V)	Končna izklopna zmogljivost kratkega stika (KA)	Izklopna zmogljivost kratkega stika (KA)	Kategorija uporabe
PLM1-63L	(6),10,16,20,25 ,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25 ,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Ključne značilnosti in prednosti

Nevtralna zaščita

Omogoča neposredno spremljanje in zaščito nevtralnega vodnika
Preprečuje nevtralno preobremenitev, ki jo povzročajo harmonični tokovi iz nelinearnih obremenitev
Zagotavlja, da so med napakami vsi poli, vključno z nevtralnim, odklopljeni
Odpravlja varnostne vrzeli v tradicionalnih tripolnih odklopnikih

Nastavljiva zaščita

Opremljen z elektronskimi nastavitvami izklopa za natančen nadzor zaščite
Parametri preobremenitve, kratkega stika in trenutne zaščite elektronskih sprožilnih enot 4P so popolnoma nastavljivi
Izboljša selektivnost in koordinacijo znotraj distribucijskega sistema
Zmanjša nepotrebne izklope in podaljša čas delovanja sistema

Napredne funkcije

Zagotavlja popolno izolacijo tokokroga, kar preprečuje tveganje povratnega napajanja
Poveča varnost med vzdrževalnimi in servisnimi deli
Ohranja nevtralno celovitost v scenarijih prenosa moči
Podpira varno preklapljanje med omrežnim in generatorskim napajanjem

Merjenje in komunikacija

Podpira spremljanje toka v realnem času na vseh štirih polih
Izbirni komunikacijski vmesniki za sistemsko integracijo
Omogoča diagnostiko na podlagi podatkov in predvideno vzdrževanje
Izboljša vidljivost in nadzor električne infrastrukture

Aplikacije

Glavni odklopnik v stavbah in industrijskih razdelilnih ploščah
Sistemi s samodejnim preklopnim stikalom (ATS), ki uporabljajo 4P elektronske sprožilne enote za varno preklapljanje moči.
Trifazni štirižilni sistemi, ki zahtevajo popolno izolacijo
Komercialni in industrijski objekti z občutljivimi ali nelinearnimi obremenitvami
Kritična okolja, kjer sta stalna moč in varnost bistvenega pomena

pogosta vprašanja

Kaj je 4P4D proti 4P3D?

4P4D (štiripolno zaznavanje štirih):Vsi štirje vodniki (L1, L2, L3, N) so popolnoma nadzorovani in zaščiteni
4P3D (štiripolno triodkrivanje):Nadzorujejo se le trifazni vodniki, medtem ko je nevtralni vodnik vklopljen, vendar ni aktivno zaščiten
4P4D zagotavlja večjo varnost z vključitvijo zaznavanja nevtralnega toka in zaščite
The4P elektronska potovalna enotas 4P4D se priporoča za sisteme s harmoničnimi obremenitvami ali občutljivo opremo

Ali je mogoče nevtralno zaščito prilagoditi?

Da, nastavitve nevtralne zaščite so običajno nastavljive v naprednih sprožilnih enotah
Uporabniki lahko konfigurirajo ravni zaščite nevtralnega toka (npr. 50 %, 100 % ali onemogočeno)
Prilagoditev pomaga uskladiti sistemske zahteve in značilnosti obremenitve
Izboljša prilagodljivost pri aplikacijah z različnimi pogoji nevtralnega toka

Kakšen je namen nevtralne zaščite?

Preprečuje pregrevanje in poškodbe, ki jih povzroči prekomerni nevtralni tok
Odpravlja harmonično popačenje zaradi nelinearnih obremenitev (npr. UPS, LED osvetlitev, IT oprema)
Zagotavlja varno delovanje v trifaznih štirižilnih sistemih
The4P elektronska potovalna enotazagotavlja popolno zaščito s spremljanjem faznih in ničelnih vodnikov

Kako preizkusite potovalno enoto?

Uporabite vgrajeni testni gumb (če je na voljo) za preverjanje delovanja
Za natančno preverjanje kalibracije uporabite testiranje vbrizgavanja sekundarnega toka
Potrdite odziv na izklop pri simulirani preobremenitvi ali pogojih napake
Redno testiranje zagotavlja zanesljivost in skladnost s standardi vzdrževanja

Kaj pomeni, če lučka stanja sveti?

Indikator moči:Izklopna enota je pod napetostjo in deluje normalno
Indikator alarma:Opozorilno stanje, kot je preobremenitev ali signal pred izklopom
Indikator potovanja:Odklopnik se je sprožil zaradi napake
Prikaz kode napake (če je na voljo):Zagotavlja podrobno diagnostiko napak
Lučke stanja pomagajo operaterjem hitro prepoznati stanje sistema in ukrepati
