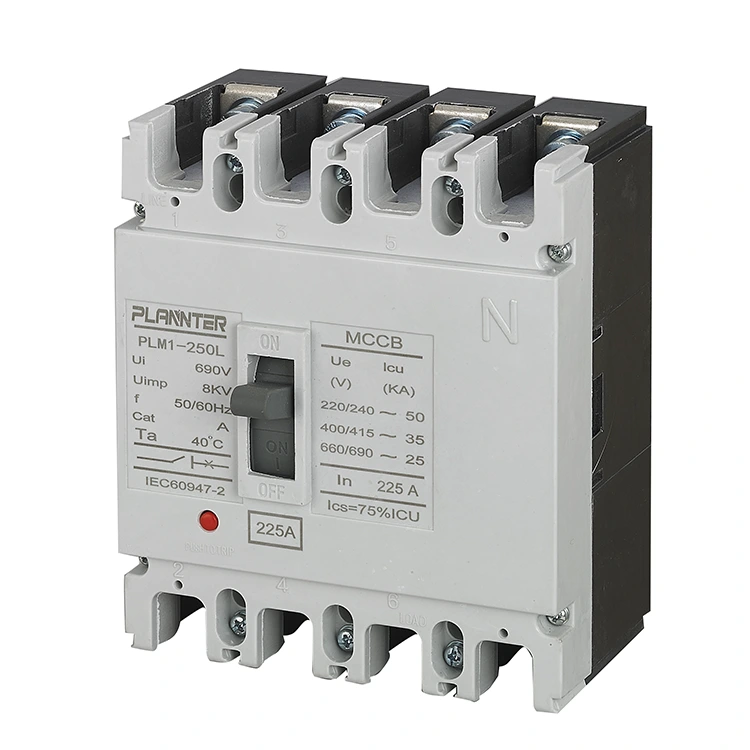

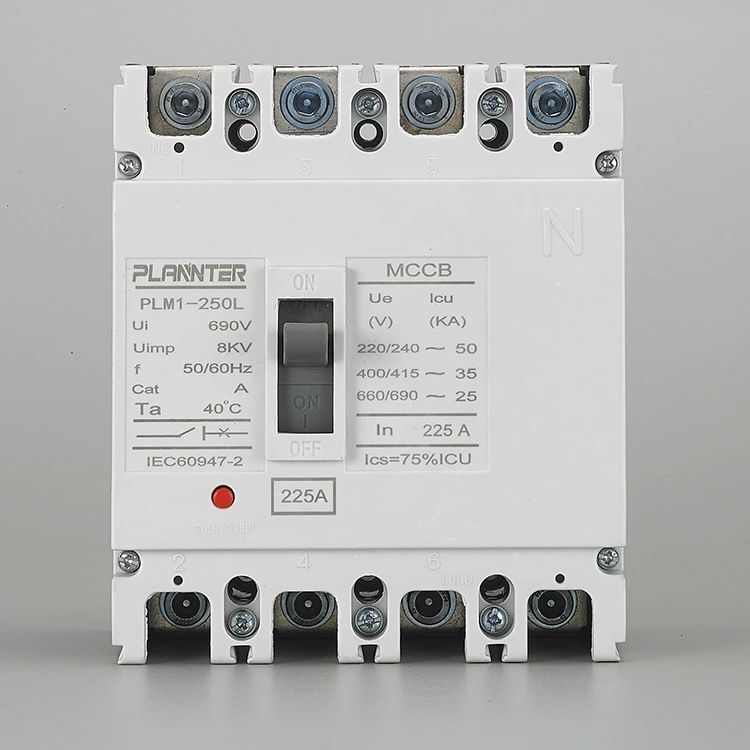

AC 4-polni odklopnik v oblikovanem ohišju 225A

Kaj je AC 4-polni odklopnik v oblikovanem ohišju 225A?

TheAC 4-polni odklopnik v oblikovanem ohišju 225Aje specializirana električna zaščitna naprava, namenjena zaščiti trifaznih tokokrogov z nevtralnim vodom (L1, L2, L3, N). Ocenjen za 225 amperov, služi kot osrednja komponenta za vmesno distribucijo električne energije, ki ščiti nadaljnjo opremo pred preobremenitvami in kratkimi stiki, hkrati pa zagotavlja popolno izolacijo sistema.

Kako deluje, deluje in odpravlja napake

Operativni mehanizem

Enota ima jasen, odziven ročni upravljalni mehanizem z izrazitim otipnim odzivom. Položaji ročajev so izrecno označeni:

• VKLOPLJENO:Krog je sklenjen in pod napetostjo.
• IZKLOP:Tokokrog je odprt in brez napetosti.
• SPOTKILO:Vmesni položaj, ki označuje, da je prišlo do napake.

Načelo delovanja

AC 4-polni odklopnik 225A uporablja termomagnetno sprožilno enoto za dvoslojno zaščito:

• Toplotna zaščita (preobremenitev):Uporablja bimetalni element za zagotavljanje sprožitve inverznega časa. Višji kot je preobremenitveni tok, hitrejše je potovanje.
• Magnetna zaščita (kratek stik):Zagotavlja takojšen odziv za takojšnjo odpravo tokov napake velike magnitude (do več deset kA).

Zagon in dodatna oprema

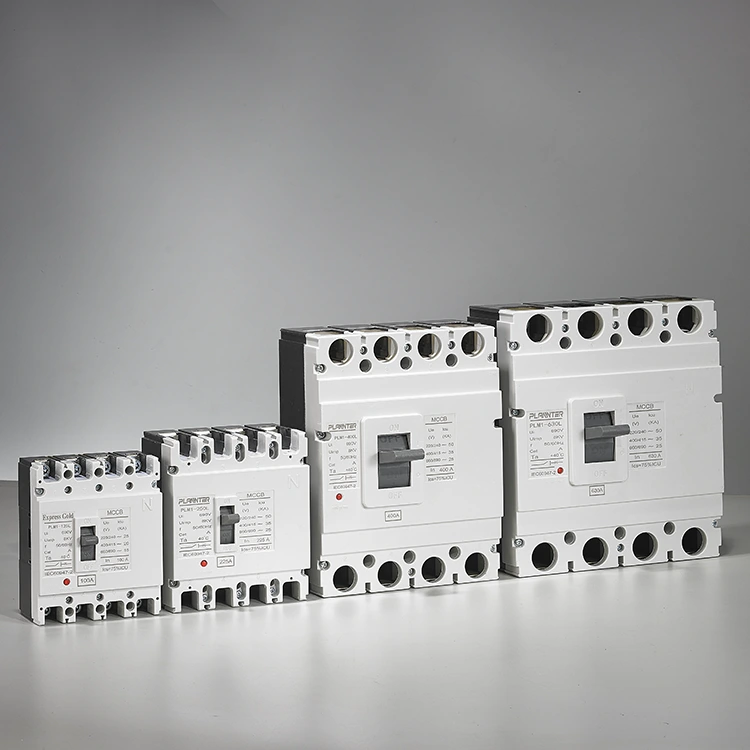

Serija ponuja močno razširljivost za posebne potrebe uporabe. Zagon vključuje namestitev zahtevanih dodatkov v določene reže:

• Pomožni kontakti:Za daljinsko signalizacijo stanja odklopnika.
• Shunt sprostitev:Omogoča daljinsko proženje/odpiranje odklopnika.
• Podnapetostni sprostilec:Samodejno sproži odklopnik, če napetost pade pod varno raven.
• RCD modul:Doda zaščito pred zemeljskim uhajanjem za popolno varnost.

Ključne tehnične značilnosti in specifikacije

Zmogljivost

Nazivni tok od225A, primeren za vmesne distribucijske obremenitve.

Poljaki

4-polni (4P):Ščiti tri faze in nevtralno, kar zagotavlja popolno izolacijo tokokroga.

Napetost

Zasnovan za standardna distribucijska omrežja AC (običajno 400 V/690 V AC).

Potovalna enota

StandardnoToplotno-magnetnoenota z nastavljivimi ali fiksnimi nastavitvami, odvisno od različice modela.

Ocene prekinitev

Visoka prekinitvena zmogljivost kratkega stika (Icu), ki lahko varno prenese več deset kiloamperov.

Montaža

Uporablja varnovijačne povezave, ki zagotavlja zanesljiv električni vmesnik za visokonapetostne aplikacije.

Gradnja

Robustno oblikovano ohišje, ki je odporno na udarce in dimenzijsko stabilno.

Zagotavljanje kakovosti in dostava

Pri Pugao Electric je naše načelo "preprečiti, da bi napake napredovale v naslednjo stopnjo."

• 100% pregled:Vsaka enota je pred odpremo podvržena mehanskemu, električnemu in okoljskemu testiranju.
• Embalaža za izvoz:Odklopnik tokokroga AC 4-polni v oblikovanem ohišju 225A je zavarovan tako, da prenese rokovanje na dolge razdalje.
• Hitra dostava:Običajni modeli so pogosto na voljo na zalogi, medtem ko naročila po meri sledijo potrjenemu časovnemu načrtu proizvodnje.

<

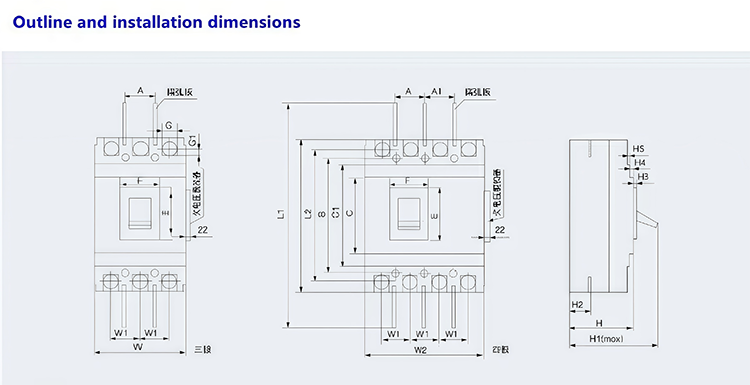

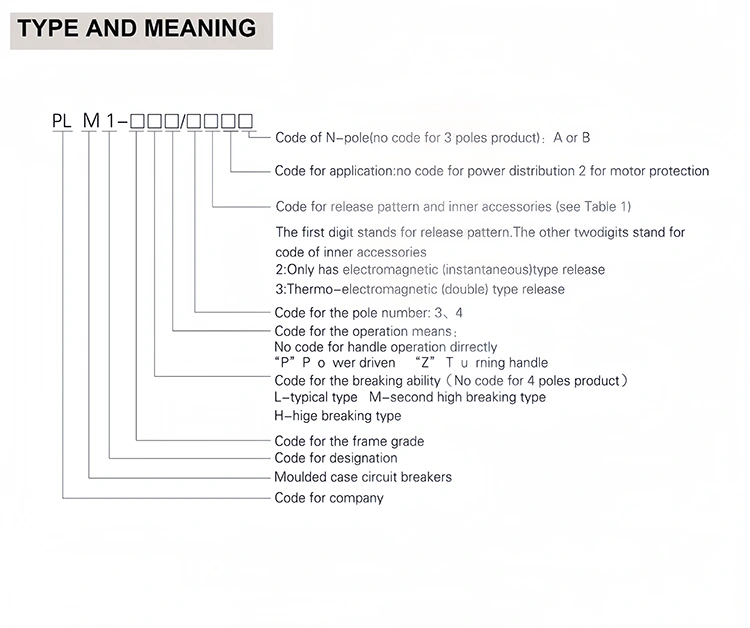

Specifikacija izdelka

pogosta vprašanja

Zakaj uporabljati 4-polno namesto 3-polno?

4-polni odklopnik odklopi vse tri fazeinnevtralni vodnik hkrati. To je bistveno za:

• Varnost:Zagotavlja popolno izolacijo tokokroga za vzdrževalno osebje.
• Sistemi rezervnega napajanja:Potreben za preklopna stikala (ATS) za preprečevanje zank nevtralno-zemljitev pri preklapljanju med električnim omrežjem in napajanjem generatorja.
• Harmonično ublažitev:Ščiti pred nevtralnimi tokovi, ki jih povzročajo nelinearne obremenitve (kot so VFD-ji in računalniki).

Kakšna je nazivna napetost?

TheAC 4-polni odklopnik v oblikovanem ohišju 225Aje običajno ocenjen za standardne industrijske distribucijske napetosti, običajno podpira400V do 690V ACsistemi. Za natančno nazivno delovno napetost (Ue) in izolacijsko napetost (Ui) glejte posebno imensko ploščico na enoti.

Kaj je vrsta potovalne enote?

Standardni modeli uporabljajo aToplotno-magnetna sprožilna enota:

• Toplotni:Zagotavlja inverzno časovno zaščito pred preobremenitvami z uporabo bimetalnega traku.
• magnetni:Zagotavlja takojšnjo zaščito pred kratkimi stiki.

Opomba: Za natančnejše nastavitve so lahko na voljo elektronske sprožilne enote.

Kakšna je prekinitvena zmogljivost?

Prekinitvena zmogljivost (Icu) se razlikuje glede na specifično različico modela, vendar je zasnovana za obvladovanje znatnih okvarnih tokov, značilnih za vmesno distribucijo. TheAC 4-polni odklopnik v oblikovanem ohišju 225Ana splošno ponuja prekinitveno zmogljivost v razponu od25kA do 85kA(pri 400 V), kar zagotavlja, da lahko varno prekine kratke stike brez poškodb.
