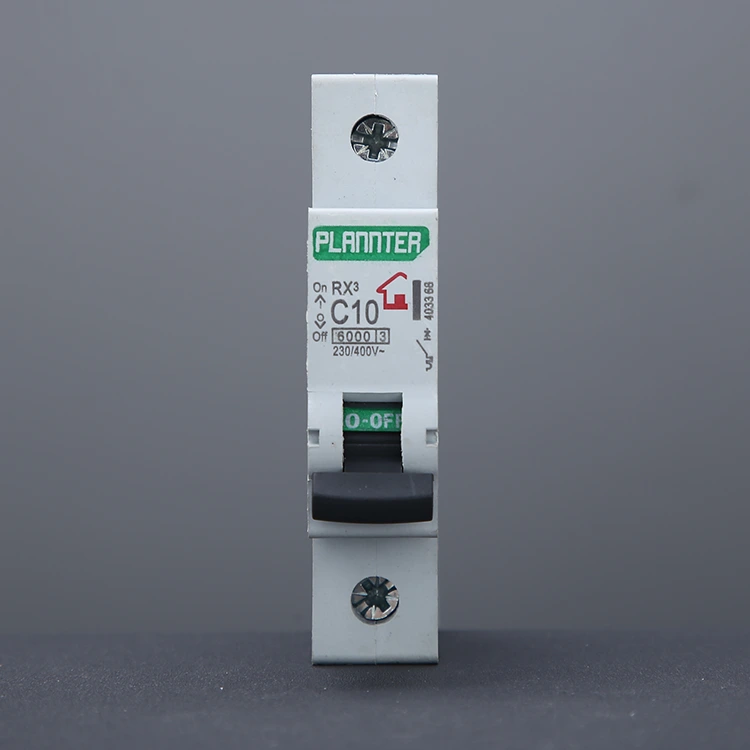

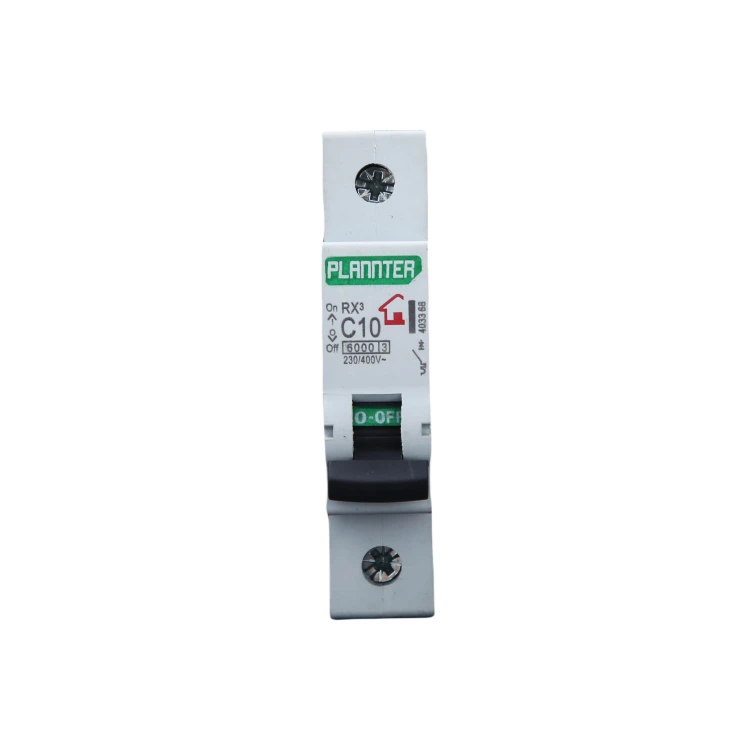

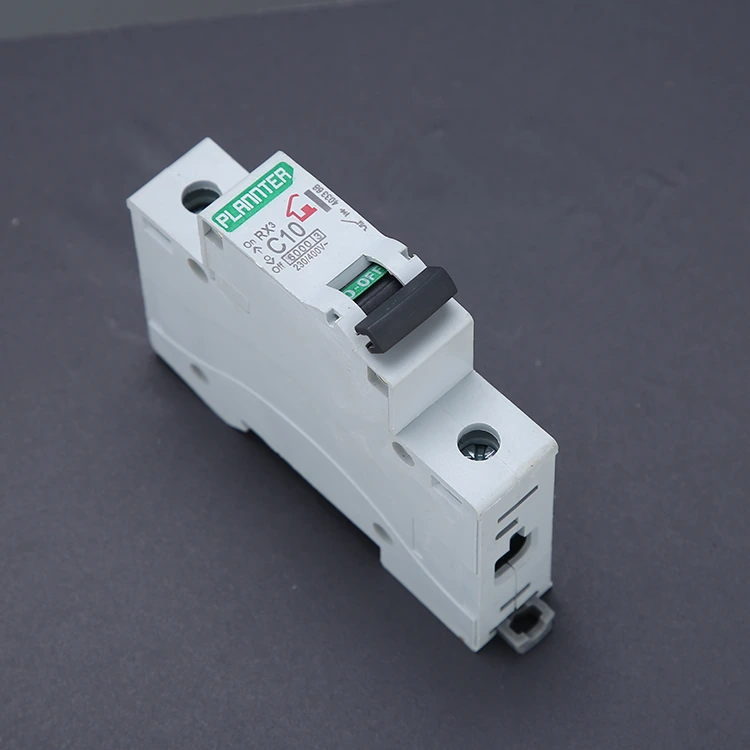

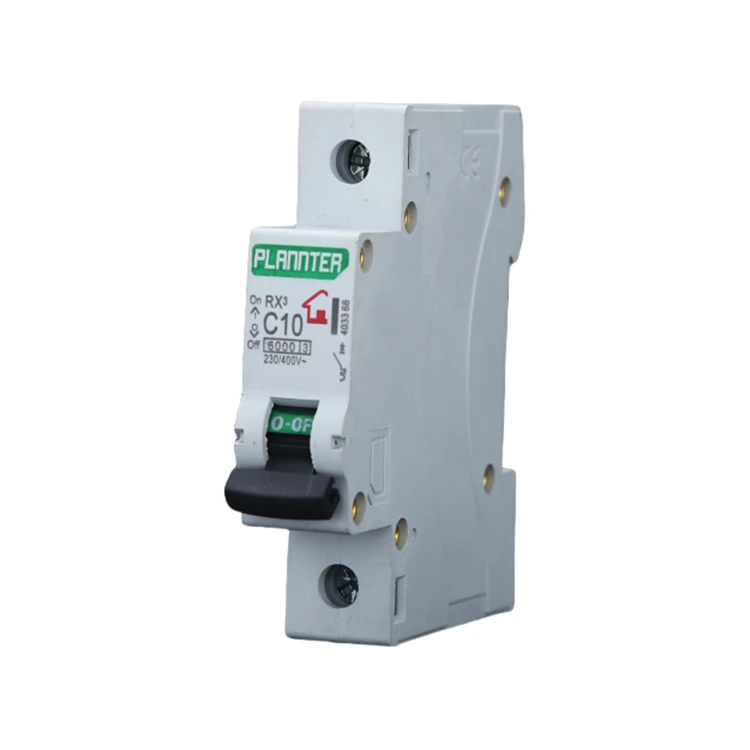

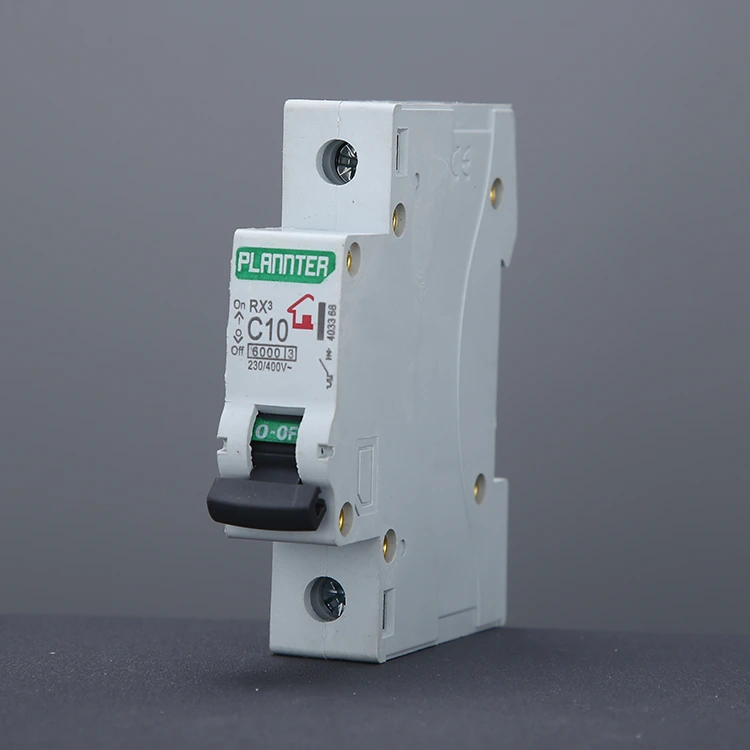

Odklopnik zračnega stikala

PUGAO (Plannter Electric) je profesionalni proizvajalec in dobavitelj na Kitajskem. Prostornina našega odklopnika z zračnim stikalom (MCB) je le 1/3 običajnih izdelkov (standardna 1P širina 18 mm), podpira montažo na tirnico, čas zamenjave je mogoče nadzorovati v 2 minutah, prozorno ohišje pa je priročno za odpravljanje težav. Varnostna zmogljivost, dvojna zaščita pred toplotnim sprožilcem preobremenitve in dvojno zaščito magnetnega sprožilca kratkega stika, tehnologija za gašenje obloka lahko prenese obnovitveno napetost 400 V, čas gašenja obloka <0,1 sekunde.

Široka prilagodljivost, odklopnik zračnega stikala je primeren za okolje od -5 °C do 40 °C. Gospodarske prednosti so prikazane z življenjsko dobo 10.000 operacij pri 40 % nižjih stroških od sistemov z varovalkami. Aplikacije vključujejo zaščito domačih in industrijskih tokokrogov, kjer se mora izbira osredotočiti na nazivne tokove (6A-125A), prekinitveno zmogljivost (6kA za gospodinjstva, ≥10kA za industrijske.

Kaj je odklopnik zračnega stikala?

Odklopnik zračnega stikala je naprava za zaščito tokokroga, ki kot medij za gašenje obloka uporablja zrak. Zasnovan je tako, da samodejno prekine napajanje v primeru preobremenitve ali kratkega stika, s čimer je zagotovljena varnost tako ožičenja kot opreme.

Ko stikalo prekine pretok visokega toka, med kontaktoma nastane intenziven električni oblok z visoko temperaturo. Če tega obloka ne ugasnete takoj, lahko pregori stikalo ali celo sproži požar.

Zračno stikalo ima posebej oblikovano notranjo komoro za gašenje obloka. Ko nastane oblok, se požene v to komoro, kjer se razdeli na številne manjše loke in hitro ohladi z okoliškim zrakom, kar povzroči ugasnitev obloka.

Aplikacija

1. Zaščita gospodinjskih aparatov: miniaturni odklopniki se pogosto uporabljajo v klimatskih napravah, pralnih strojih in drugih gospodinjskih napravah za zagotavljanje varnosti gospodinjske električne energije. Zaščitite opremo in osebno varnost.

2. Industrijske aplikacije: Odklopniki z zračnim stikalom so zelo pomembni pri industrijski avtomatizaciji, elektroenergetskih sistemih in komunikacijski opremi, zaščiti pred preobremenitvijo in kratkim stikom, ki lahko zagotovi stabilno delovanje tudi v kompleksnih električnih sistemih.

Prednost

Dobre varnostne lastnosti: PUGAO ima lastno tehnično ekipo in uporablja napredno elektronsko krmilno tehnologijo, ki ima super varnostno zaščitno funkcijo in lahko samodejno prekine napajanje, ko je električna energija neobičajna, ter tako učinkovito prepreči požar in druge nesreče.

Enostavna namestitev in vzdrževanje: kompakten in priročen, ne glede na to, ali gre za namestitev nove opreme ali obnovo tokokrogov, je enostaven in hiter za vsakodnevno vzdrževanje in zamenjavo.

Močna uporabnost: Odklopnike z zračnim stikalom je mogoče prilagoditi glede na potrebe različnih električnih sistemov, vključno s parametri specifikacije, blagovnimi znamkami itd.

Priporočila za uporabo

1. Izberite pravilen nazivni tok

Nazivni tok odklopnika zračnega stikala mora biti ≥ 1,2 do 1,5-kratnik dejanskega bremenskega toka. Izbira prenizke stopnje lahko povzroči pogoste izklope, medtem ko izbira previsoke ogroža občutljivost zaščite. Navedite posebne podrobnosti vašega projekta in PUGAO bo ocenil vaše zahteve in priporočil ustrezno rešitev.

2. Izberite ustrezno krivuljo izklopa glede na obremenitev

Tip B: Razsvetljava in uporovne obremenitve

Tip C: Oprema za splošne namene, vtičnice in majhni motorji

Tip D: oprema z velikimi zagonskimi tokovi in ​​velikimi motorji

Če niste prepričani, dajte prednost C-krivulji, saj ponuja največjo vsestranskost.

3. Pravilna namestitev

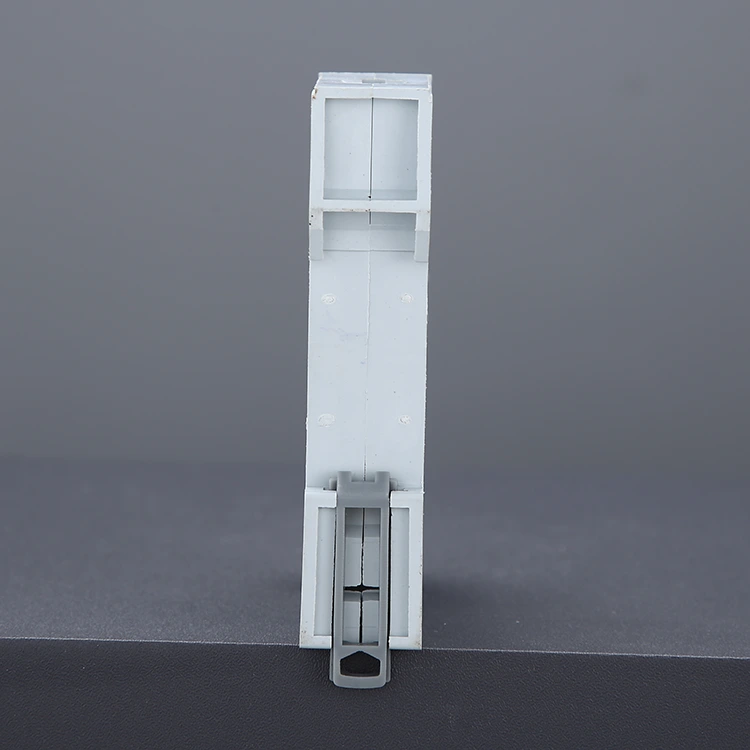

Pri nameščanju ACB mora biti ta nameščen na standardno DIN letev. Sponke ožičenja morajo biti trdno pritrjene, da preprečite zrahljanje in posledično pregrevanje. Uporabite žice, ki ustrezajo navedenim zahtevam za premer (npr. za oznako 32 A je priporočen prerez žice ≥ 4 mm²).

Priporočeno okolje za namestitev: namestite v suho, dobro prezračevano razdelilno omarico. Izogibajte se izpostavljanju visokim temperaturam, vlagi ali korozivnim okoljem; po potrebi namestite dodatno zaščitno ohišje.

4. Izogibajte se dolgotrajnemu delovanju s polno obremenitvijo

Priporočljivo je, da dejanski obratovalni tok ostane znotraj 70–80 % nazivne vrednosti. Dolgotrajno delovanje pri polni obremenitvi lahko povzroči čezmerno povišanje temperature in skrajša življenjsko dobo.

Pogoste napake in odpravljanje težav

Napake v odklopnikih zračnega stikala običajno izvirajo iz preobremenitve, slabega ožičenja ali nepravilne izbire izdelka. Z zagotavljanjem pravilne izbire izdelka, pravilne namestitve in rednih pregledov se je mogoče učinkovito izogniti več kot 90 % morebitnih težav.

Skupaj z dostavo vašega izdelka nudimo celovita priporočila glede namestitve, uporabe in vzdrževanja; naslednji seznam pogostih težav služi kot koristna referenca.

1. Pogosto spotikanje

Simptom: Po daljšem delovanju visokozmogljivih naprav se odklopnik samodejno sproži, stikalo pa je na dotik opazno toplo.

Vzroki:

Prekomerna obremenitev: Skupni tok, ki ga porabijo naprave, ki delujejo v tokokrogu, presega nazivno tokovno zmogljivost odklopnika.

Visoka temperatura okolice: Slabo odvajanje toplote znotraj razdelilne omarice povzroči prezgodnje sprožitev notranjih komponent toplotnega zaznavanja odklopnika.

rešitev: Zmanjšajte število visokozmogljivih naprav, priključenih na isto vezje, da porazdelite obremenitev.

Če je obremenitev res potrebna in obstoječe specifikacije ožičenja to dovoljujejo, nadgradite na odklopnik z višjo nazivno vrednostjo toka.

2. Takojšnje izklop

Simptom: Takoj po vklopu odklopnika ali priklopu določene naprave se odklopnik v trenutku sproži – pogosto spremlja glasen pok ali vidna iskra.

Vzroki:

Kratek stik na liniji: Žica pod napetostjo je prišla v neposreden stik z nevtralno žico.

Poškodovana naprava: V eni od priključenih naprav je prišlo do notranje električne okvare ali kratkega stika.

rešitev: Odklopnika ne poskušajte večkrat zapreti na silo. Izključite vse naprave, ki so priključene na to specifično vezje, nato poskusite znova zapreti odklopnik.

Če se odklopnik ne sproži več, to pomeni, da je ena od naprav v okvari; če se še naprej spotika, to pomeni, da je napeljava v steni poškodovana, kar zahteva pregled s strani poklicnega električarja.

3. Preklopna ročica se ne ponastavi

Simptom: Po spotaknitvi je preklopna ročica ohlapna ali mlahava; ko ga potisnete v položaj "ON", se takoj vrne v položaj "OFF".

Vzroki:

Napaka ni odpravljena: v liniji še vedno obstaja kratek stik ali huda preobremenitev; mehanizem za "prosti izklop" odklopnika se vključi, da zagotovi zaščito.

Poškodba notranjega mehanizma: Po ekstremnem kratkem stiku so se notranji kontakti morda zvarili ali pa so se mehanske vzmeti poškodovale zaradi utrujenosti.

rešitev: Najprej preverite, ali gumb za ponastavitev na napravi za preostali tok (RCD) ni izskočil.

Če odklopnika ne morete zapreti niti po izključitvi zunanjih napak, to pomeni, da je odklopnik sam poškodovan in ga je treba zamenjati.

4. Pregrevanje terminala ali razbarvanje ohišja

Simptom: Zaznan je vonj po zažganem ali pa je plastično ohišje okoli sponk ožičenja odklopnika porumenelo ali počrnelo.

Vzroki:

Zrahljane povezave: To predstavlja najnevarnejšo nevarnost. Če vijakov ne privijete pravilno, se poveča kontaktni upor, kar povzroči izjemno vročino.

Neusklajen premer žice: uporaba pretankih žic povzroči prenos toplote neposredno na odklopnik.

rešitev: Takoj prekinite napajanje! Odrežite ožgane konce žic, znova odstranite izolacijo in trdno privijte vijake. Če se je ohišje odklopnika deformiralo zaradi vročine, je treba zamenjati celotno enoto.

5. Razločno brenčanje med delovanjem

Simptom: Odklopnik med delovanjem oddaja šibak, a neprekinjen elektromagnetni brneč (značilen za izmenične tokove).

Vzroki:

Vibracije elektromagnetnega mehanizma: notranja elektromagnetna armatura je neenakomerna ali pa so v mehanizem vstopili tujki.

Visoka tokovna obremenitev: Ko deluje skoraj polno, sile magnetnega polja povzročijo rahlo resoniranje notranjih komponent.

Rešitev: zelo tiho brenčanje je običajno normalno. Če pa je zvok glasen ali intenziven – še posebej, če ga spremlja pregrevanje – to pomeni, da se notranje komponente starajo; priporočljiva je zamenjava enote.
