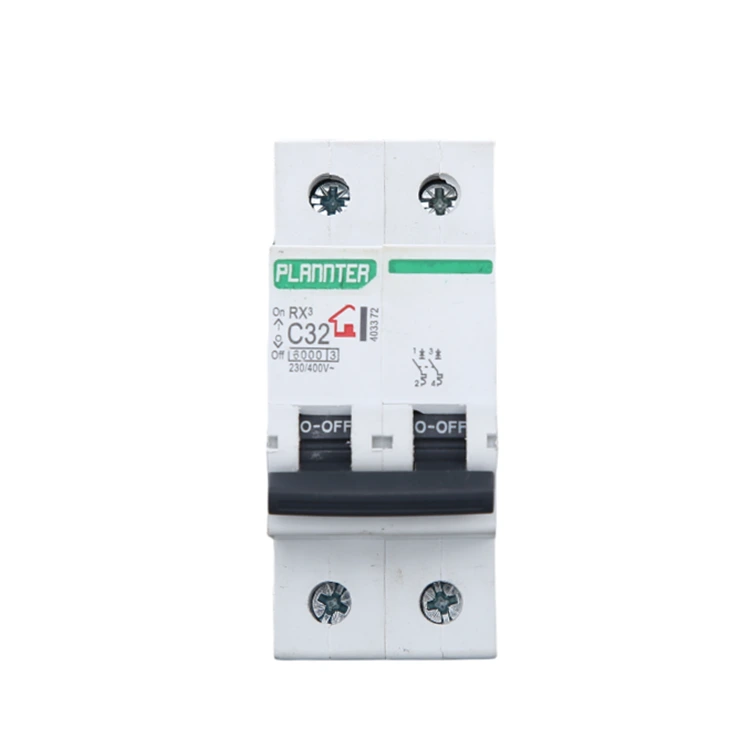

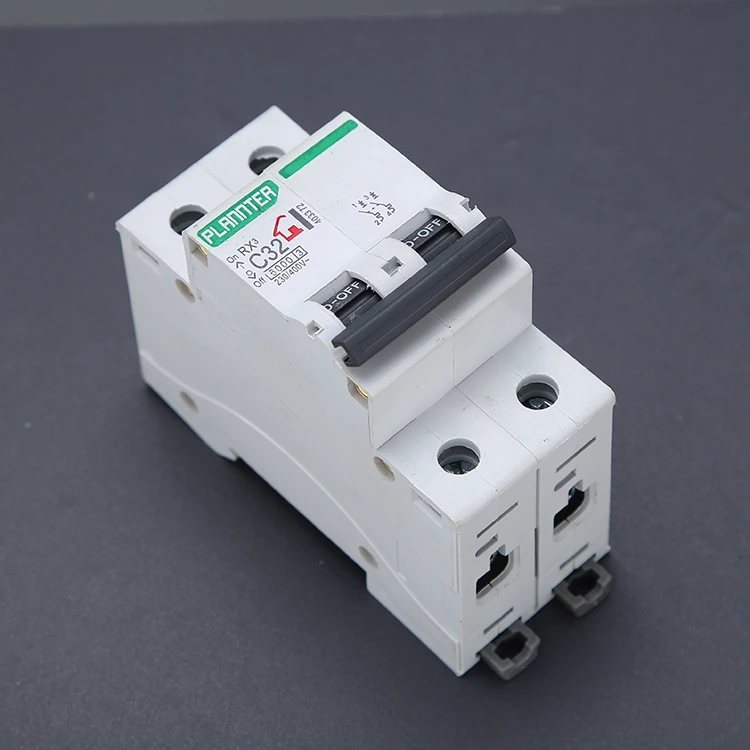

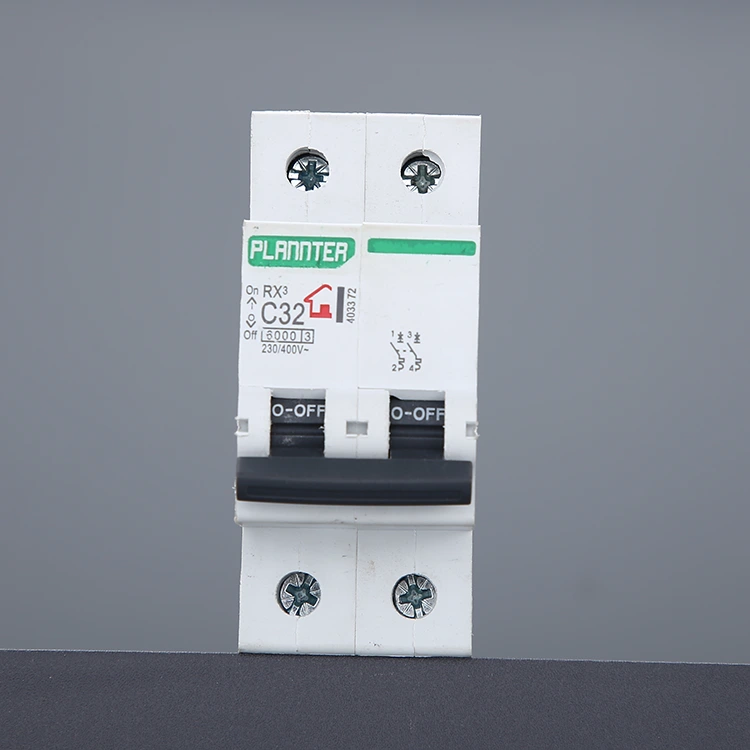

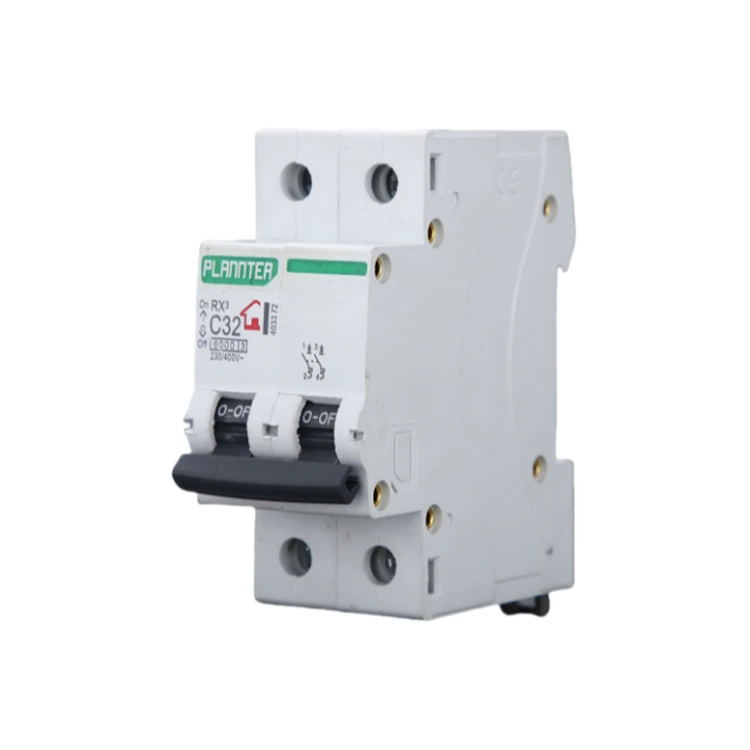

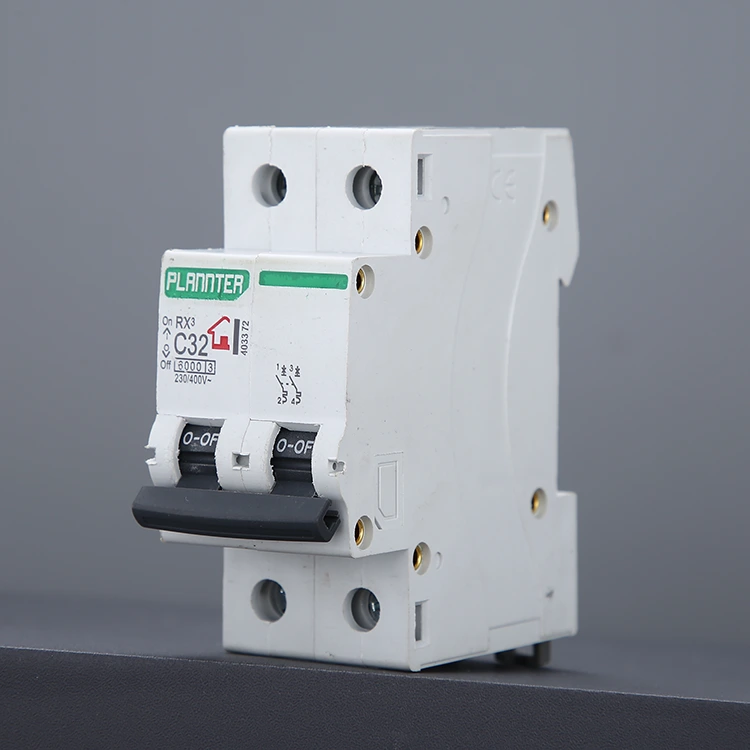

Odklopnik zračnega stikala DZ47

Visokokakovosten odklopnik zračnega stikala DZ47, ki ga ponuja tovarna PUGAO (Plannter Electric), je nekakšna električna zaščitna naprava, ki se uporablja v tokokrogih izmeničnega toka, z dvema neodvisnima poloma, ki lahko istočasno prekine požarno žico in ničelno žico v tokokrogu. Spremlja trenutno spremembo v vezju v realnem času prek vgrajenega termičnega magnetnega mehanizma za odstranjevanje ali elektronskega mehanizma za odstranjevanje, in ko je vezje preobremenjeno, v kratkem stiku in drugih neobičajnih pogojih, lahko prekinjevalec zračnega stikala DZ47 hitro in samodejno odklopite, da prekinete napajanje, s čimer se izognete poškodbam opreme, požaru v vezju in drugim varnostnim nesrečam. Izdelki, ki jih proizvaja PUGAO, so strogo v skladu s CE, CCC in ISO9001 certifikati.

Načelo delovanja

Odklopnik zračnega stikala DZ47 je visoko standardiziran izdelek. Zrel proizvodni proces in napredna tehnologija PUGAO uporabljata tri temeljna načela delovanja: toplotno proženje, magnetno proženje in gašenje zračnega obloka. Naši izdelki zagotavljajo zanesljivo zaščito za tisoče električnih sistemov po vsem svetu.

1. Termalni izlet

Odklopnik vsebuje bimetalni trak, sestavljen iz dveh kovin z različnimi koeficienti toplotne razteznosti. Ko tok vezja preseže nazivno vrednost, vendar še ni dosegel ravni kratkega stika, toplota, ki jo ustvari tok, povzroči, da se bimetalni trak upogne na eno stran.

Po upogibanju do vnaprej nastavljenega kota sproži mehansko povezavo, ki povzroči sprožitev odklopnika. Na podlagi 14 let nabranih izkušenj s kalibracijo je naš bimetalni trak izdelan iz materiala visoke čistosti, kar ima za posledico občutljiv in dosleden odziv na trenutna nihanja.

2. Magnetni izlet

Odklopnik vsebuje elektromagnetno tuljavo. Ko pride do kratkega stika, tok takoj naraste na večkratno ali celo desetkratno normalno vrednost. Ta ogromen tok ustvari močno magnetno polje v tuljavi, ki takoj pritegne elektromagnetno armaturo kot bat.

Armatura neposredno vpliva na sprožilni mehanizem in tako doseže trenutni izklop električne energije na ravni milisekunde.

Naša tovarna uporablja baker z visoko prevodnostjo in popolnoma avtomatiziran postopek točkovnega varjenja, da zagotovi, da se mehanizem ne zagozdi ali odpove pod vplivom visokofrekvenčnega toka.

3. Sistem za gašenje obloka

V trenutku, ko se kontakti ločijo, visokonapetostni tok razbije zrak in ustvari visokotemperaturni oblok, ki se vleče v posebej zasnovano komoro za gašenje obloka. Več plasti kovinskih mrež deli oblok na več majhnih segmentov, ki ga hitro ohladijo in ugasnejo, da preprečijo ožgane kontakte.

Naša serija DZ47 optimizira gostoto razporeditve mreže za gašenje obloka in tako učinkovito ščiti notranje komponente tudi pri pogostih izklopih.

Tehnične prednosti

Odklopnik zračnega stikala PUGAO DZ47 uporablja visoko zmogljivo termomagnetno odklopno tehnologijo za zagotavljanje natančnega in zanesljivega delovanja v različnih kompleksnih pogojih delovanja. Izdelek ima naslednje glavne prednosti:

Visoka izklopna zmogljivost: standardni model ima izklopno moč do 6kA, kar izpolnjuje zahteve zaščite pred kratkim stikom v mestnih električnih omrežjih in industrijskih okoljih.

Široka uporabnost napetosti: podpira sistem AC 230/400 V, močna združljivost, uporabna za različne nacionalne in regionalne standarde električnega omrežja.

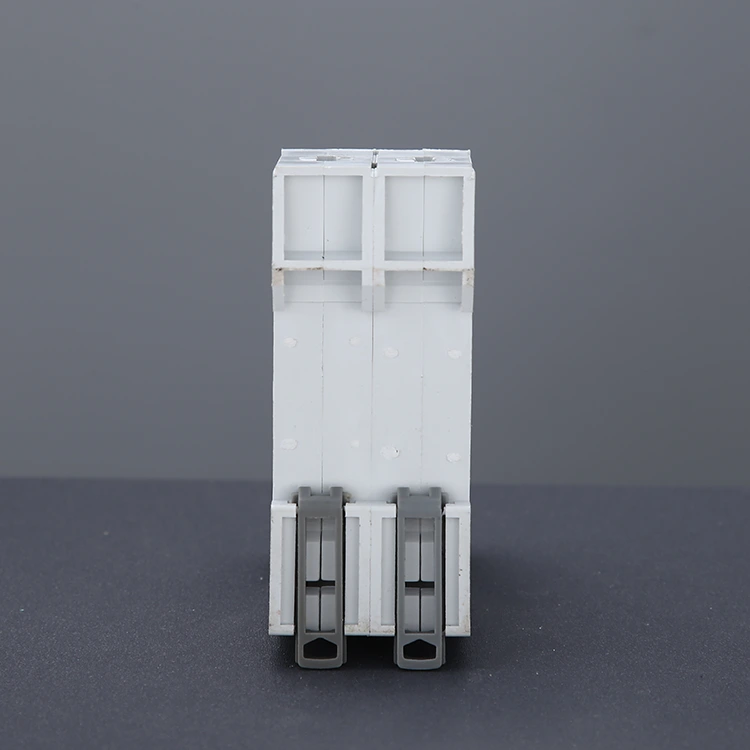

Modularna zasnova: kompaktna velikost, podpira montažo na DIN letev, enostavna za vgradnjo v vse vrste razdelilnih omaric in krmilnih omar.

Močna zmožnost gašenja obloka: odklopnik z zračnim stikalom DZ47 ima strukturo, ki združuje večslojni keramični distančnik in kovinsko rešetko za gašenje obloka, kar učinkovito duši oblok in podaljšuje življenjsko dobo.

Dolga mehanska življenjska doba: po strogem testiranju je življenjska doba mehanskega delovanja do več kot 10.000-krat.

pogosta vprašanja

V: Ali se lahko odklopniki serije DZ47 uporabljajo v sistemih DC?

O: Ne. Serija DZ47 je zračno stikalo, zasnovano posebej za AC. Izmenični tok (AC) ima karakteristiko prečkanja ničle in njegova notranja mreža za gašenje obloka učinkovito ugasne oblok.

Enosmerni tok (DC) nima karakteristike prečkanja ničle. Uporaba odklopnika AC lahko povzroči neugasnjene obloke, kar lahko povzroči požar. Če potrebujete solarni ali baterijski sistem, se obrnite na nas za specifične specifikacije odklopnika DC.

V: Kako izberem med tremi različnimi krivuljami izklopa (B, C in D)?

O: Izbira je odvisna od vrste obremenitve:

Tip B (3–5 In): primeren za obremenitve z nizkim udarnim tokom, kot so čisto uporovni grelniki in računalniška oprema.

Tip C (5–10 In): Najpogostejša specifikacija, primerna za svetila, splošne gospodinjske aparate in komercialno distribucijo električne energije.

Tip D (10-14 In): primeren za opremo z izjemno visokimi zagonskimi tokovi, kot so majhni motorji, kompresorji ali industrijski transformatorji.

Pugao ima strokovno tehnično ekipo, ki lahko zagotovi natančne nasvete pri izbiri na podlagi vaših inženirskih risb. Pišite nam, da pošljemo vaše zahteve in prejmete brezplačno ponudbo!

Za dodatna tehnična vprašanja se takoj posvetujte z našimi inženirji; se bomo hitro odzvali.
