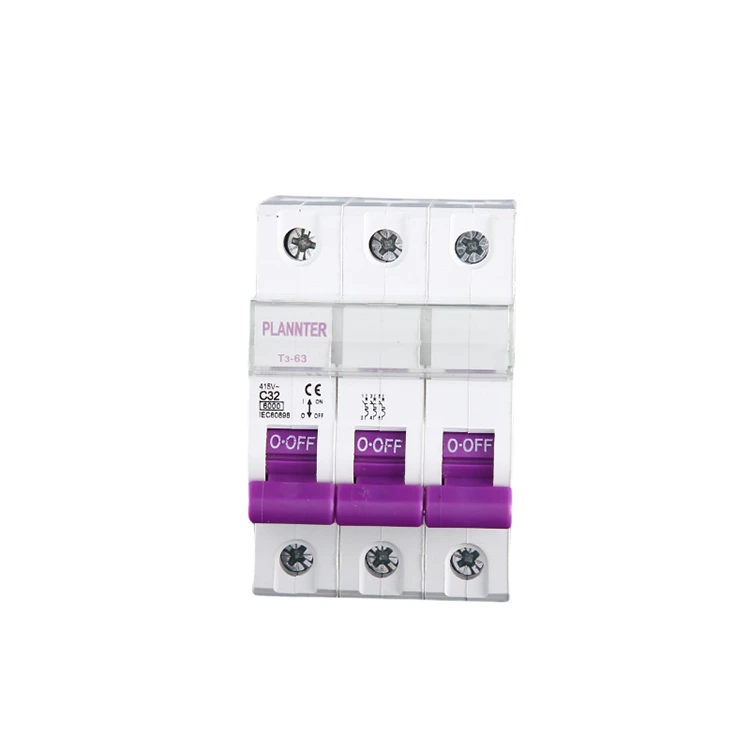

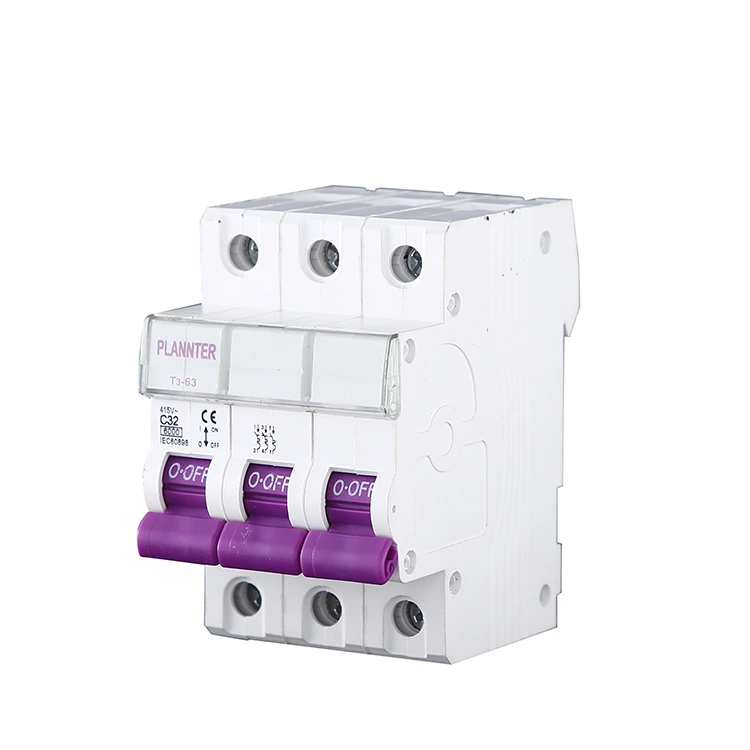

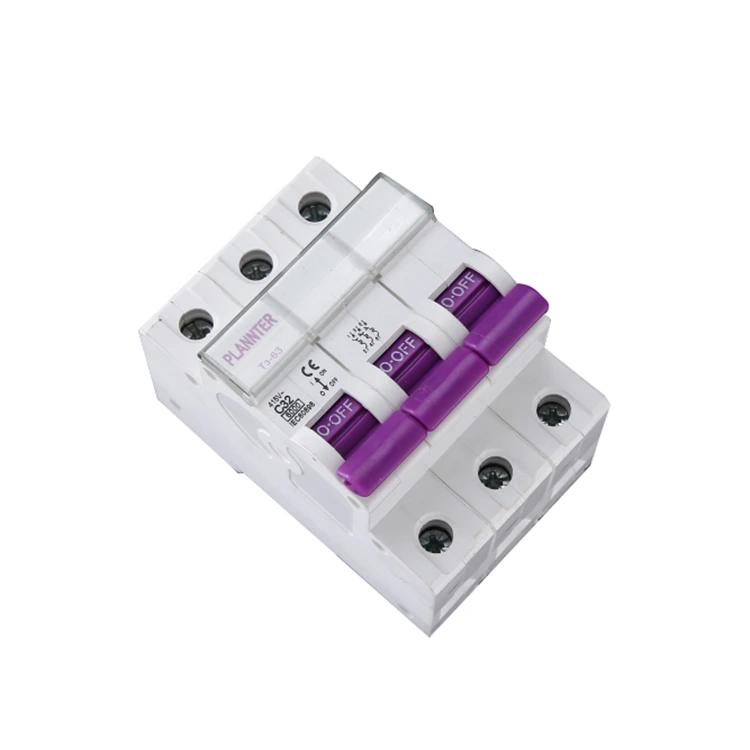

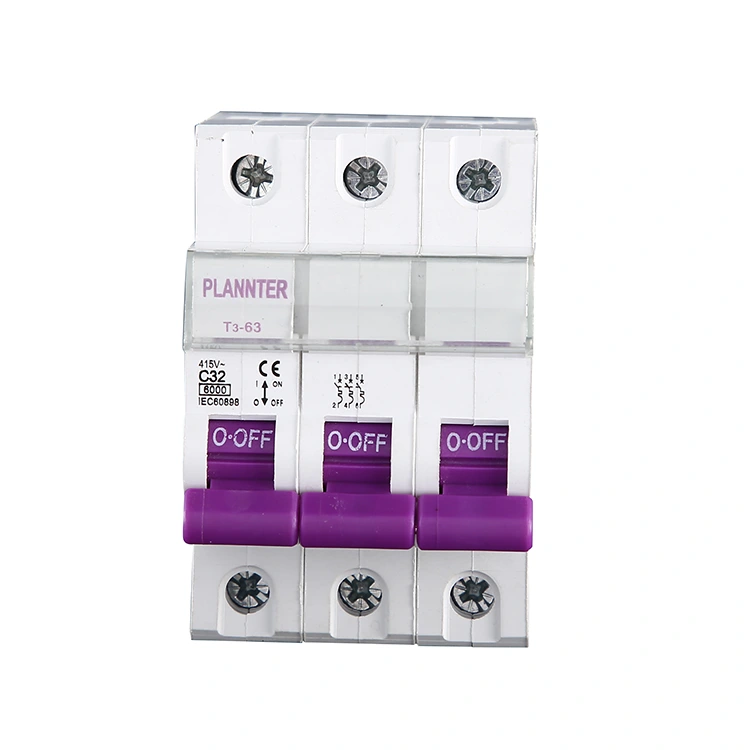

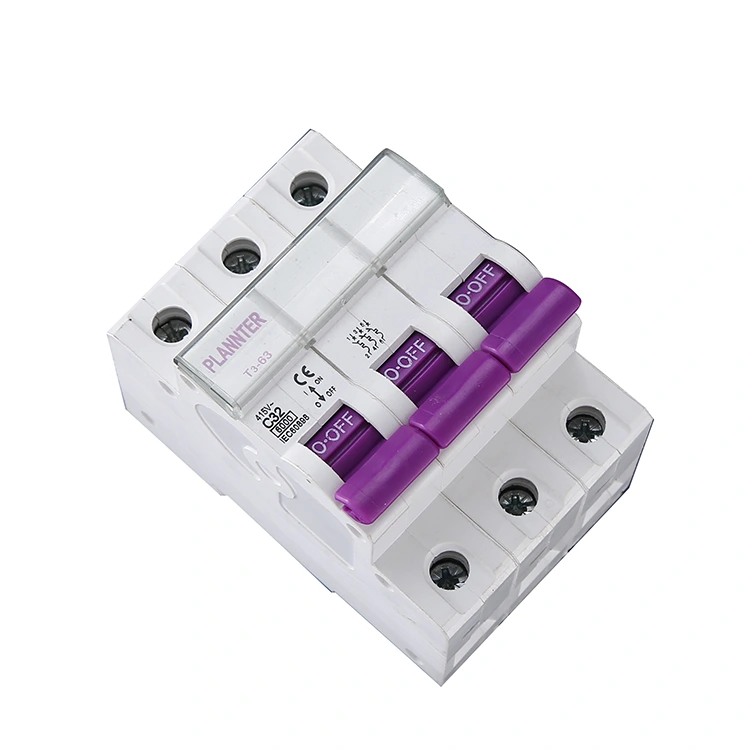

3-polni AC odklopnik

3-polni izmenični odklopnik spada v kategorijo nizkonapetostnih električnih naprav, ki se pogosto uporabljajo v industriji, komerciali in civilnem okolju, zasnovan za trifazna vezja, lahko v trenutnih nenormalnostih, kot so preobremenitev, pogoji kratkega stika, samodejno prekinejo tokokrog, da zaščitijo opremo in varnost osebja. Izberite PUGAO (Plannter Electric) za svojega proizvajalca in pridobite neposredno tovarniško ceno.

Lastnosti izdelka

1. Trifazni sinhroni nadzor

Ta 3-polni izmenični odklopnik je sposoben istočasno priključiti ali odklopiti trifazne električne napeljave L1, L2 in L3. Če pride do napake v kateri koli posamezni fazi, bo naprava sprožila hkratni izklop napajanja v vseh treh fazah in s tem preprečila poškodbe opreme, ki bi jih povzročilo delovanje v stanju izpada faze.

2. Zaščita pred preobremenitvijo in kratkim stikom

Zaščita pred preobremenitvijo: uporablja toplotno sprožitev za reševanje trajnih prekomernih tokovnih pogojev.

Zaščita pred kratkim stikom: uporablja magnetno sprožitev za takojšnjo prekinitev visokotokovnih napak.

Z izbiro tega naprednega izdelka zagotovite celovito varnostno zaščito vaših električnih tokokrogov.

3. Izboljšana varnost delovanja opreme

Ta izdelek zmanjšuje tveganja, povezana z neravnovesji trifazne napetosti, ščiti kritično opremo, kot so motorji in kompresorji, in učinkovito zmanjšuje stroške, povezane s poškodbami in izpadi opreme.

4. Modularna zasnova in namestitev

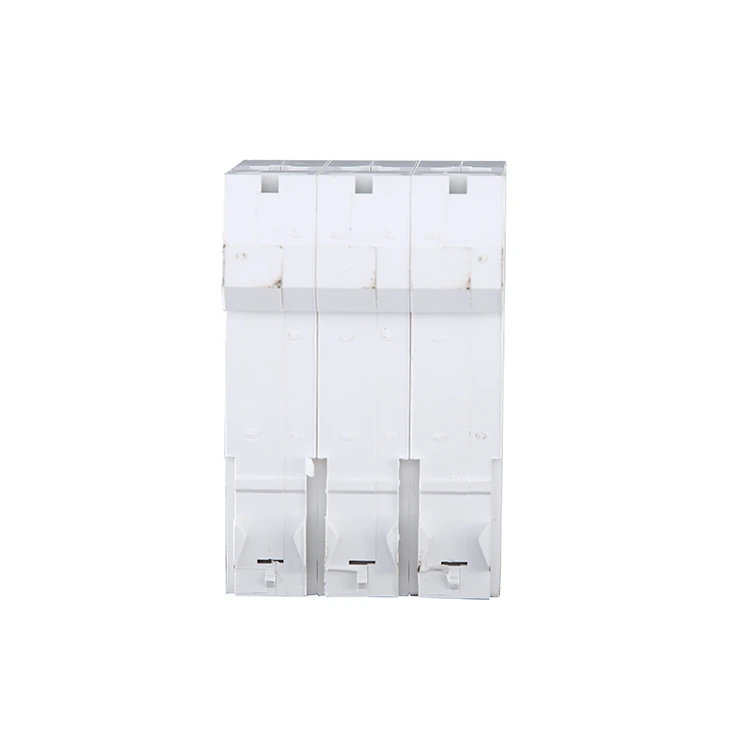

Izdelki PUGAO se ponašajo z montažo na DIN letev, kar omogoča brezhibno integracijo v omarice za razdeljevanje električne energije ali nadzorne plošče. To olajša učinkovito serijsko namestitev in vzdrževanje znotraj inženirskih projektov.

Ključni parametri in specifikacije

Pri nakupu ali izbiri izdelka lahko preverite naslednje parametre za 3-polni AC odklopnik glede na vaše posebne projektne zahteve ali pa nas kontaktirate, da razvijemo celovito rešitev, prilagojeno vašim potrebam.

Nazivna napetost (Ue): Običajno 380 V, 400 V ali 415 V AC (za trifazne sisteme).

Nazivni tok (in): običajne ocene vključujejo 16A, 32A in 63A; modeli z velikim tokom so na voljo do 100A ali 125A.

Prelomna zmogljivost (Icn): Na primer 6kA ali 10kA. Glede na višje ravni energije, povezane s trifaznim napajanjem, je priporočljivo dati prednost specifikaciji 10 kA za izboljšanje varnostne redundance.

Izklopna krivulja:

Tip C: Primerno za poslovne zgradbe, sisteme razsvetljave ali splošno komercialno distribucijo električne energije.

Tip D: Posebej zasnovan za aplikacije za zagon motorja, zmožen vzdržati trenutne zagonske tokove 10- do 14-kratnega nazivnega toka.

Previdnostni ukrepi za uporabo

1. Električni sistemi so zelo zapleteni. Iz varnostnih razlogov naj upravljanje in namestitev 3-polnih AC odklopnikov izvajajo usposobljeni tehniki. Na primer, med delovanjem najprej odklopite napajanje na strani bremena, nato odklopite sekundarno in terciarno stran.

2. Med delovanjem se strogo držite delovnih postopkov. Če pride do kakršne koli situacije, ki vpliva na normalno delovanje električnega sistema, takoj ukrepajte v sili.

3. Po uspešni namestitvi bo odklopnik deloval normalno. Med delovanjem sproti spremljajte trenutne podatke in izvajajte periodične preglede in vzdrževanje.

Kdaj je potreben 3-polni AC odklopnik?

Kot profesionalni proizvajalec in dobavitelj PUGAO ponuja tudi 1-polne (1P) in 2-polne (2P) odklopnike; glede izbire izdelka pa je treba uporabiti 3-polni (3P) odklopnik tokokroga vedno, ko gre za trifazno električno opremo ali trifazne električne napeljave. Spodaj so naša priporočila za posebne scenarije:

1. Trifazna motorna oprema

Primeri vključujejo industrijske motorje, vodne črpalke, zračne kompresorje itd.

razlog:

Trifazni motorji zahtevajo hkratno napajanje vseh treh faz. Če je prekinjena le ena faza, druge pa ostanejo aktivne, bo motor deloval v stanju "izgube faze"; to neizogibno vodi do izgorevanja motorja, kar povzroči veliko finančno izgubo.

2. Trifazni napajalni sistemi

Primeri vključujejo tovarniške sisteme za distribucijo električne energije, komercialno trifazno ožičenje, trifazne razdelilne omare itd.

razlog:

Utemeljitev tukaj odraža zgoraj omenjeno kategorijo opreme: trifazni vodi se morajo vklapljati in izklapljati sinhrono. Če pride do anomalije v kateri koli posamezni fazi, je treba odklopiti celotno vezje, da se zagotovi celovita, sinhronizirana trifazna zaščita.

3. Visoko zmogljiva industrijska ali komercialna oprema

Primeri vključujejo centralne klimatske sisteme, opremo za industrijsko ogrevanje, avtomatizirane proizvodne stroje itd.

razlog:

Takšna oprema običajno porabi veliko energije in se zanaša na trifazno napajanje; zato za pravilno delovanje potrebuje stabilen in uravnotežen trifazni tok.

4. Drugi scenariji, ki zahtevajo zaščito pred poškodbami zaradi izgube faze

Pri projektih, ki vključujejo takšno opremo, uporaba odklopnikov 1P ali 2P – namesto enote 3P – ustvarja tveganje: če je ena faza prekinjena, medtem ko druge ostanejo pod napetostjo, bo oprema še naprej delovala, čeprav v ogroženem in nenormalnem stanju.

Prosimo, obrnite se na PUGAO za specifične storitve načrtovanja rešitve in tehnične podpore.

pogosta vprašanja

V: Ali PUGAO ponuja storitve prilagajanja?

O: Da, nudimo prilagojene storitve. Kot kitajski proizvajalec 3-polnega AC odklopnika s 14-letnimi poklicnimi izkušnjami v tovarni lahko prilagodite parametre, kot so nazivni tok, prekinitvena zmogljivost in način namestitve, glede na posebne potrebe.

V: Katere tehnične parametre moram videti?

A: 1. Nazivni tok - se mora ujemati z dejanskim delovnim tokom bremena;

2. Nazivna delovna napetost - mora biti enaka napetostnemu nivoju sistema;

3. Prekinitvena zmogljivost kratkega stika - Mora biti večja od pričakovanega kratkostičnega toka na mestu namestitve.
