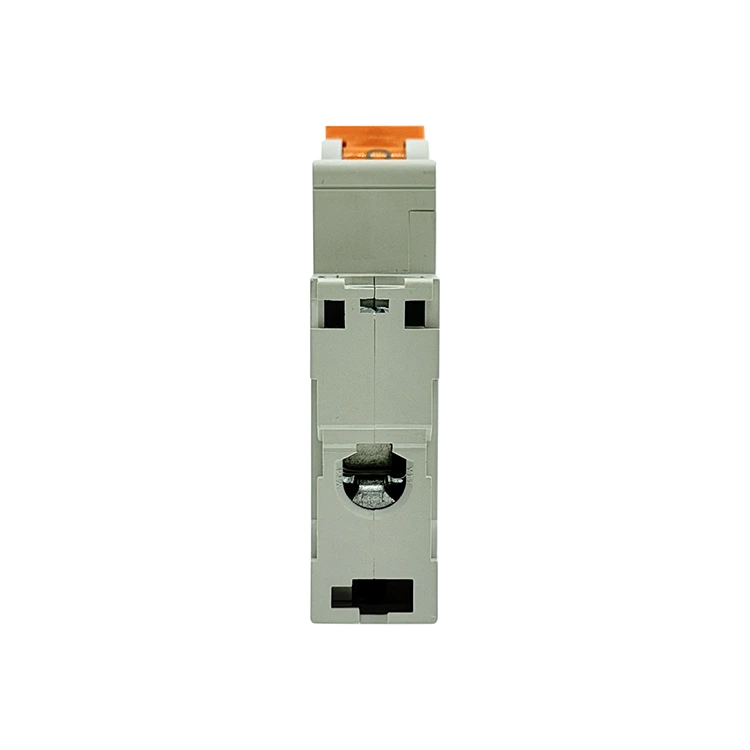

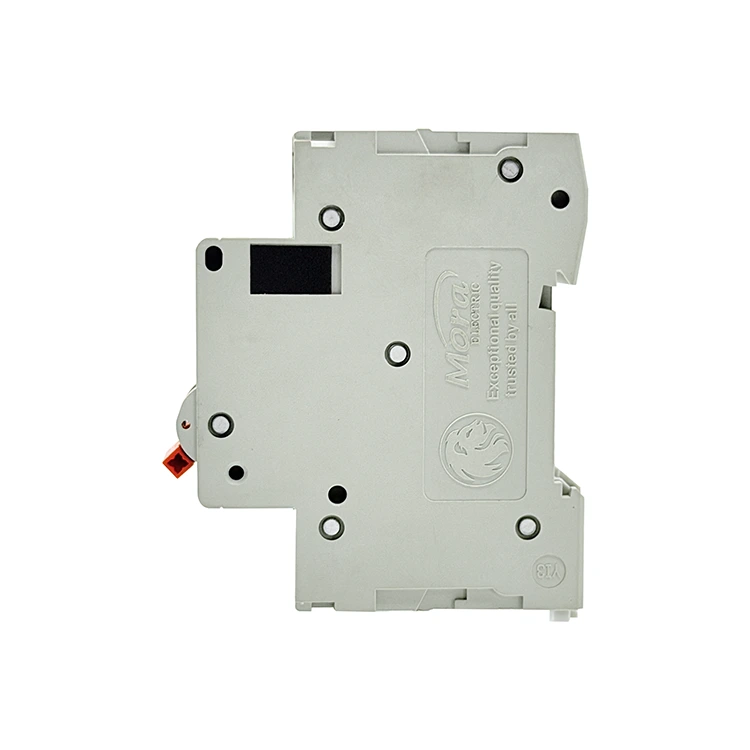

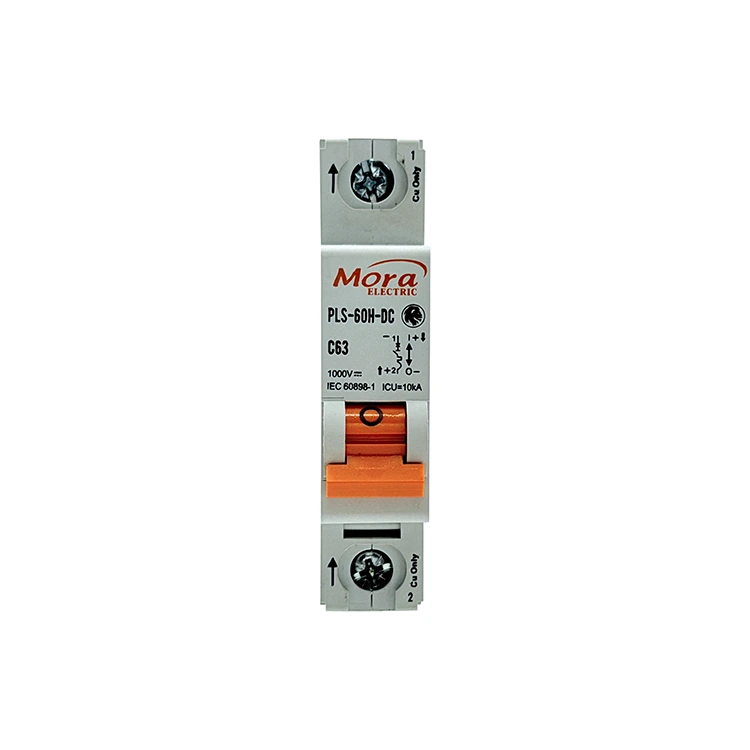

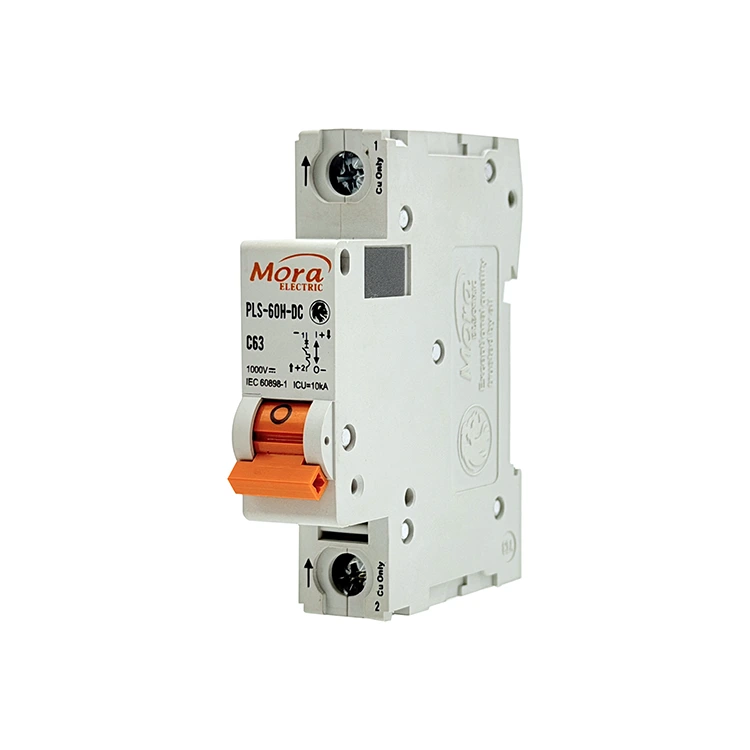

C65 1-polni enosmerni odklopnik

PUGAO (blagovna znamka: Mora) deluje kot specializirana tovarna 1-polnih enopolnih odklopnikov C65 DC na Kitajskem, ki dobavlja težka enopolna stikala, zasnovana posebej za aplikacije DC; naš 1P toplotno-magnetni odklopnik ima sistem za gašenje obloka s trajnim magnetom za odpravo kontaktnih opeklin v solarnih nizih in telekomunikacijskih omrežjih.

Tehnične definicije in praktične uporabe

1-polni enosmerni odklopnik C65 je mehansko stikalo, namenjeno zaščiti enofaznih enosmernih električnih zank. Za razliko od vodov za izmenični tok (AC) tokovna zanka enosmernega toka nima naravnega prehoda ničelne točke. Ko se kontakti odprejo pod obremenitvijo, je nastali električni oblok neprekinjen in zelo stabilen.

Naš enopolni odklopnik izolira pozitivno tirnico enosmernega tokokroga z uporabo ciljne mehanske sile in magnetnega pospeška za prekinitev napak, preden povzročijo toplotno škodo v celotnem sistemu.

Solarni fotovoltaični sistemi

V stanovanjskih in komercialnih sončnih nizih posamezni nizi plošč oddajajo neprekinjeno enosmerno napetost. Ta odklopnik je nameščen v kombiniranih omaricah na izhodni plasti (v razponu od 12 V do 250 V DC). Izolira posamezne nize in preprečuje širjenje napak povratnega toka ali kratkih stikov po sončnem nizu.

Telekomunikacijski podatkovni centri in sistemi UPS

Sodobna komunikacijska strojna oprema deluje na 48 V do 110 V DC baterijskih rezervnih sistemih. 1-polni odklopnik enosmernega tokokroga C65 zagotavlja usmerjeno zaščito za posamezne stojala opreme, izolacijo lokaliziranih okvar komponent brez prekinitve napajanja sosednjih omrežnih sistemov.

Industrijska avtomatizacija

Lokalizirane industrijske krmilne zanke za enosmerni tok, sistemi za ravnanje z materialom in notranji tokokrogi za upravljanje akumulatorja električnih vozil uporabljajo enopolne odklopnike za vzpostavitev ločenih, varno izoliranih območij moči med polnilnimi moduli in primarnim akumulatorjem.

Tehnične specifikacije

Naslednja matrika opisuje standardizirane mejne vrednosti delovanja in materialne sestave, preverjene na naših preskusnih mizah za nadzor kakovosti:

Osnovne tehnične prednosti

1. 5-milisekundno gašenje magnetnega obloka

Obloki enosmernega toka lahko uničijo bakrene kontakte v delčku sekunde, če jih ne nadzorujete. Da bi to rešili, naš 1-polni enosmerni odklopnik C65 vključuje dva notranja trajna magneta. Ko pride do napake in se kontakti ločijo, magnetno polje odrine oblok stran od kontaktnih površin in ga požene v jekleno hladilno mrežo z 9 ploščami. Mreža se razcepi, ohladi in ugasne oblok v 5 milisekundah, kar zmanjša obrabo kontaktnih površin.

2. Visoko natančen bimetalni nadzor preobremenitve

Stalne preobremenitve postopoma poslabšajo izolacijo žice, kar povzroči resno nevarnost požara. PUGAO (Mora) uporablja kalibrirane bimetalne trakove, sestavljene iz dveh povezanih kovin z različnimi stopnjami toplotnega raztezanja. Neprekinjen previsok tok segreva trak, zaradi česar se predvidljivo upogne in sproži sprožilno ročico. Ta mehanska nastavitev preprečuje lažne izklope, ki jih povzročijo kratki zagonski skoki, hkrati pa zagotavlja zanesljivo izolacijo med resničnimi preobremenitvami.

3. Avtomatizirano točkovno varjenje

Ročna notranja montaža lahko povzroči spremenljive priključne upore in nedosledne točke izklopa. Naš proizvodni obrat uporablja avtomatizirano montažno linijo, opremljeno z avtomatskimi enotami za točkovno varjenje. S pritrditvijo notranjih bakrenih shuntov in sprožilnih mehanizmov v natančne položaje zagotavljamo enoten notranji upor v vseh proizvodnih serijah, kar preprečuje lokalno pregrevanje znotraj razdelilnih omar.

Namestitev na terenu

1. Izolirajte vir napajanja:Varnostna nastavitev. Odprite primarno solarno ločilno stikalo ali blok varovalk za izolacijo akumulatorja navzgor. S kalibriranim digitalnim multimetrom preverite, ali je na vhodni liniji 0 V, preden namestite strojno opremo 1-polnega odklopnika enosmernega tokokroga C65.

2. Pritrdite na DIN letev:Sklop ohišja. Pritrdite podnožje odklopnika na standardno 35 mm DIN letev. Prepričajte se, da sta zgornja in spodnja zadrževalna sponka z vzmetjo trdno zaklenjeni na svoje mesto in preprečita premikanje med upravljanjem preklopnega ročaja.

3. Poravnajte indikatorje polarnosti:Kritični korak. DC odklopniki so usmerjeni. Poiščite indikatorja (+) in (-), ki sta vtisnjena poleg vrat terminala. Pozitivna vhodna napajalna žica mora vstopiti v določeno pozitivno vhodno sponko. Obračanje tega ožičenja preprečuje, da bi notranji magneti potegnili električni oblok v hladilno mrežo.

4. Sponke navornega vodnika:Končno preverjanje. Ogoljene bakrene vodnike čisto vstavite v sponke tunela. S kalibriranim momentnim izvijačem privijte priključne vijake na 2,0–2,5 Nm. Ohlapne povezave povzročajo lokalno segrevanje in prezgodnji toplotni izklop.

Tehnična in inženirska pogosta vprašanja

Zakaj tega enopolnega enosmernega odklopnika ni mogoče uporabiti v standardnem distribucijskem vodu AC?

Sistem za dušenje notranjega obloka temelji na usmerjenih trajnih magnetih. V sistemu izmeničnega toka tok neprekinjeno spreminja smer 50 ali 60-krat na sekundo. Ta izmenični tok potiska oblok navzven proti plastičnemu ohišju in ne navznoter v jekleno hladilno mrežo, kar povzroči katastrofalno odpoved ohišja.

Kaj povzroči deformacijo ali taljenje odklopnika enosmernega toka, če se polarnost ožičenja po nesreči obrne med namestitvijo na terenu?

Ko je polarnost obrnjena, notranje magnetno polje odbije električni oblok stran od hladilne mreže in ga zadrži neposredno nad kontakti iz srebrove zlitine. Ujeti oblok ustvari lokalne temperature, ki presegajo 1.000 °C, pri čemer se talijo notranji mehanizmi in ohišje iz polimera PA66, namesto da bi ga varno pogasili.

Kako delovna temperatura okolice v zaprti zbirni omarici spremeni temperaturni prag sprožitve?

Naši bimetalni trakovi so kalibrirani za osnovno temperaturo okolja 30 °C. Če notranjost zaprte razdelilne omarice doseže 50 °C zaradi neposredne sončne svetlobe, se bimetalni trak znotraj 1-polnega enosmernega odklopnika C65 predhodno segreje, zaradi česar se sproži pri približno 85 % do 90 % njegovega označenega nazivnega toka. Za okolja z visoko temperaturo priporočamo zmanjšanje obremenitve ali nastavitev izbirnega parametra navzgor.
