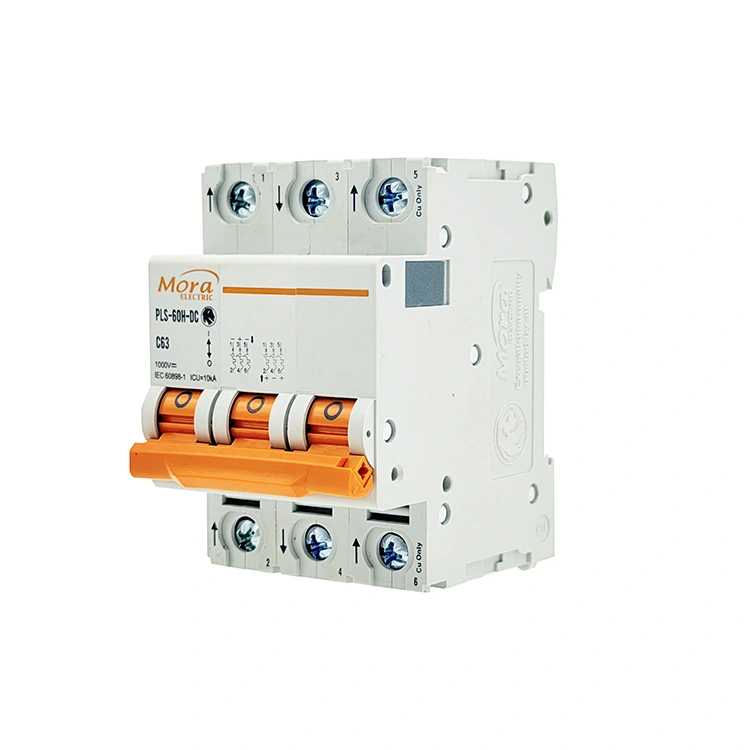

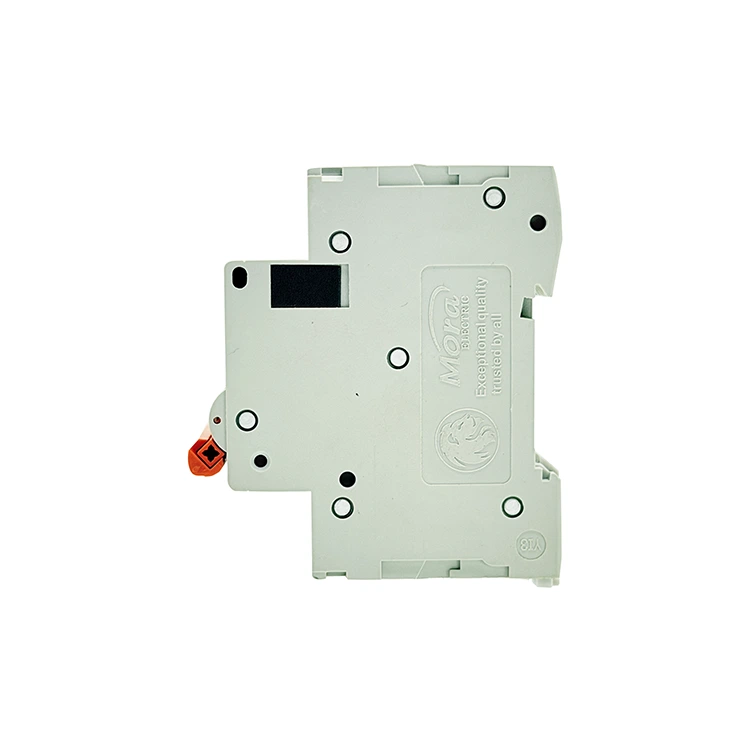

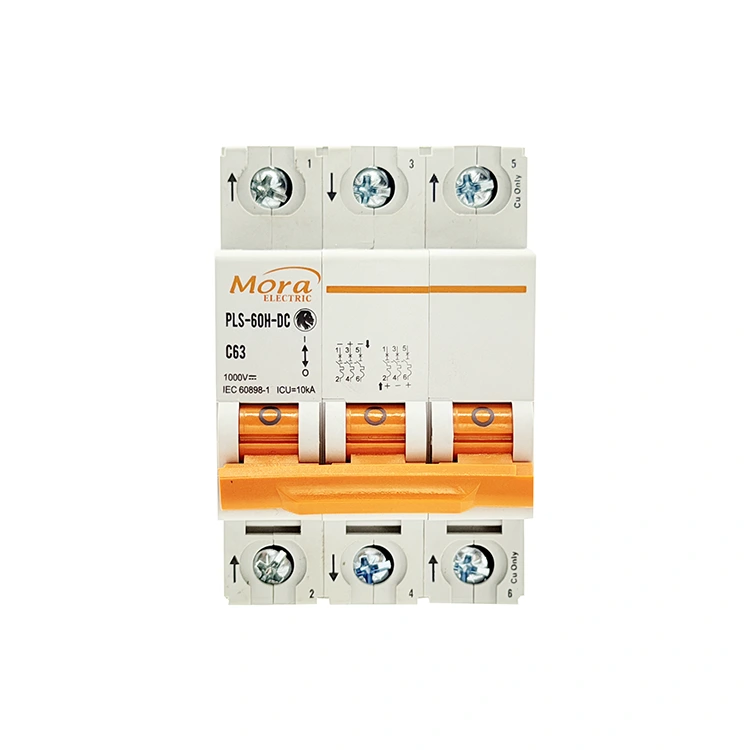

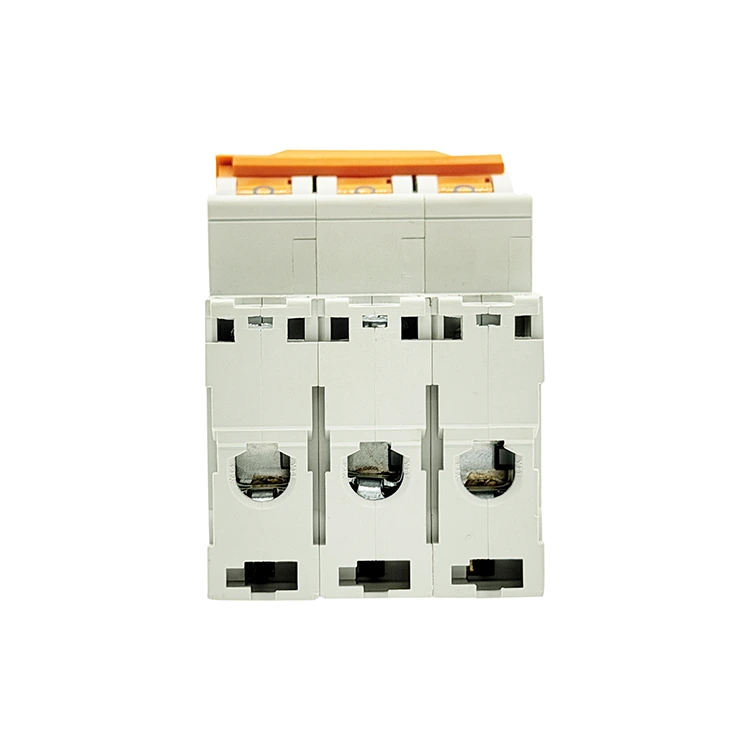

C65 3-polni enosmerni odklopnik

PUGAO (Mora), ki deluje kot uveljavljena tovarna 3-polnih enosmernih odklopnikov C65 na Kitajskem, izdeluje robustna 3-polna električna stikala, optimizirana za prekinitev več visokonapetostnih enosmernih poti hkrati; ta 3P odklopnik izkorišča avtomatizirano kalibracijo komponent in komore za gašenje obloka s tremi trajnimi magneti za obvladovanje specializiranih izvenomrežnih in industrijskih potreb po shranjevanju.

Kje inženirji dejansko namestijo stikalo 3P DC?

Standardne nižjenapetostne solarne instalacije se običajno izklopijo pri 250 V ali 500 V DC, kar omogoča preproste enopolne ali dvopolne zanke ožičenja. Ko pa se obsežni industrijski komercialni sončni nizi, kmetijski sistemi zunaj omrežja in veliki centralni telekomunikacijski objekti povečujejo, se sistemski inženirji soočajo z različnimi oblikovalskimi odločitvami, ki zahtevajo 3-polno konfiguracijo, kot je 3-polni enosmerni odklopnik C65.

750 V DC visokonapetostna serijska povezava

Da bi povečali izhodno učinkovitost in omejili izgube prenosa sistemskih linij na dolge razdalje, se inženirji pogosto odločijo za zagon nizov solarnih panelov v dolgem zaporednem zaporedju. To zlaganje poganja napetosti odprtega tokokroga do 750 V DC. Ker so standardne posamezne prekinitvene komore ocenjene na 250 V na kos, enota 3P omogoča inženirjem, da napeljejo pozitivni vodnik skozi dva pola v zaporednem vzorcu ožičenja, medtem ko negativni vodnik napeljejo skozi tretji pol. To enakomerno razdeli električni stres na vsa tri mikrookolja.

Trižična lebdeča enosmerna omrežja

Določene težke industrijske predelovalne naprave in rudarska transportna oprema uporabljajo specializirano sredinsko ali trižično neozemljeno distribucijsko topologijo enosmernega toka (vključuje pozitivne, negativne in nevtralne/ozemljitvene referenčne žice). 3-polno zaščitno stikalo med napako hkrati izolira vse tri ločene tokovne prevodnike in s tem izključi možnost nestalnih blodečih povratnih tokov.

Rezervna izolacija shranjevanja baterije z dvojnim virom

V lokaliziranih telekomunikacijskih preklopnih vozliščih je eno samo 3-polno ohišje strojne opreme mogoče konfigurirati za upravljanje razporeditve razdeljenega vodila, kot je preklapljanje dveh ločenih pozitivnih dohodnih baterijskih linij poleg ene skupne skupne povratne linije. To zmanjša potrebe po prostoru za plošče znotraj prostorsko omejenih regalov za opremo.

Zmogljivosti delovanja

Delovni pragovi in ​​inženirski materiali, opredeljeni spodaj, se strogo vzdržujejo v naših napravah za samodejno preverjanje kakovosti:

Katere tehnologije preprečujejo fuzijo notranjih kontaktov pri 750 V?

1. Sistemi trojnega trajnega magneta s pihanim oblokom

Visokonapetostni obloki enosmernega toka ne prečkajo naravnega stanja brez toka, kar pomeni, da lahko vzdržujejo visokotemperaturni plazemski kanal med odprtimi kontakti, ki zlahka stopi standardne bakrene komponente. Da bi to rešili, naš 3-polni enosmerni odklopnik C65 vključuje neodvisne trajne magnete v vsakem od treh posameznih polov. Ti magneti ustvarjajo močno lokalno magnetno polje, ki odbija oblok, ga fizično odpihne stran od kontaktnih ploščic in požene globoko v jekleno hladilno mrežo z 9 ploščami. To dejanje razdeli in pogasi lok v 5 milisekundah.

2. Sinhronska mehanska zaskočna povezava

Če en pol zadrži odpiranje med visokonapetostno napako, preostali pol prevzame glavnino električne obremenitve, kar povzroči pregorelost terminala. PUGAO (Mora) izdeluje te odklopnike s togo notranjo mehansko povezovalno palico, ki povezuje vse tri polne podmehanizme. Če napaka kratkega stika sproži magnetno sprožilno tuljavo v katerem koli posameznem polu, povezovalna palica s skupnim izklopom prisili, da vsi trije poli istočasno odpadejo, kar prepreči nevarne enovodne napetosti.

3. Precizno tovarniško krmiljenje točkovnega varjenja

Spremembe v uporu priključkov znotraj večpolnih odklopnikov vodijo do neenakomerne porazdelitve toka in lokaliziranih vročih točk znotraj razdelilnih omaric. Naš proizvodni obrat s 5000 kvadratnimi metri se tej težavi izogne ​​z uporabo avtomatizirane proizvodne linije mikrolomilnikov. Avtomatizirani stroji za prebijanje in točkovno varjenje zaklenejo notranje šante in bakrene kontaktne sklope v natančne položaje, kar zagotavlja enake ravni notranjega upora na vseh treh polih.

Priročnik za odpravljanje težav pri zapletenih težavah na terenu

• Preklopni ročaj 3-polnega odklopnika DC C65 se med začetnim zagonom sistema samodejno ponastavi v srednji položaj

Zakaj se to zgodi:Notranji mehanski zapah pade, ko je prisoten kratek stik v smeri toka ali če je bila premostitvena žica zanke pozitivne serije napačno povezana z negativnim kontaktnim priključkom, kar je ustvarilo mrtev kratek stik med poli.

Kako to popraviti:Popolnoma izolirajte glavno napajalno zanko. Preverite konfiguracijo mostička zanke glede na shemo serije. Uporabite tester izolacijske upornosti na nadaljnjih linijah, da poiščete kratkosklenjene žice ali prekinitve izolacije, preden poskusite znova vklopiti stikalo.

• Enopolna vrata kažejo visoko temperaturo v primerjavi s sosednjimi priključki

Zakaj se to zgodi:Priključni vijak za ta določena vrata je bil med namestitvijo na terenu premalo privit ali pa so žične niti v tunelski objemki neenakomerno stisnjene.

Kako to popraviti:Zaustavite prenos električne energije. Odstranite prevodnik iz vročih vrat, preglejte bakrene niti glede poškodb zaradi obloka ali oksidacije, po potrebi obrežite in znova olupite kabel, ga znova vstavite in s kalibriranim momentnim ključem privijte vijak na 2,5 Nm.

Pogosta vprašanja o inženirstvu in uporabi

Zakaj lahko 3P enosmerni odklopnik prenese višje napetosti, če je ožičen v konfiguraciji serijske zanke?

Vsaka neodvisna polna komora miniaturnega odklopnika je zasnovana za varno dušenje do 250 V DC v pogojih napake. S kaskado pozitivne tokovne poti skozi dva posamezna pola v seriji, preden izstopi v pretvornik, se skupna napetost napetosti na kontaktih med dogodkom obloka razdeli s 500 V na 250 V na komoro, kar sistemu omogoča enostavno obvladovanje višjih skupnih napetosti.

Kakšne so operativne posledice preskoka mostička pozitivne zanke in napeljave treh ločenih posameznih sončnih nizov skozi tri posamezne poli?

Če napeljete tri neodvisne nize skozi eno samo ohišje odklopnika, ne da bi jih povezali zaporedno, mora največja nazivna napetost za vsak niz ostati pod 250 V DC. Če kateri koli posamezen niz preseže ta prag in pride do napake, njegova enopolna komora ne bo imela zmožnosti razdelitve napetosti, ki je potrebna za pogasitev nastalega visokonapetostnega obloka, kar vodi do notranjega uničenja ohišja.

Kako stalna izpostavljenost močnemu sončnemu sevanju vpliva na notranjo kalibracijo bimetalnega traku v zaprtem ohišju združevalnika?

Naši bimetalni trakovi so kalibrirani pri kontrolirani tovarniški osnovni temperaturi 30 °C. Bimetalni trakovi znotraj 3-polnega odklopnika enosmernega tokokroga C65 se predčasno razširijo, ko so zaprti v neprezračeni zunanji kombinirani škatli, kjer sončna toplota poganja notranje pogoje okolja do 55 °C. To zniža dejansko toplotno preobremenitveno izklopno točko na približno 83 % do 85 % njegovega nazivnega nazivnega toka. Da bi se temu izognili, bi morali inženirji bodisi integrirati pasivne hladilne lopute bodisi povečati stopnjo odklopnika v začetni fazi načrtovanja sistema.
