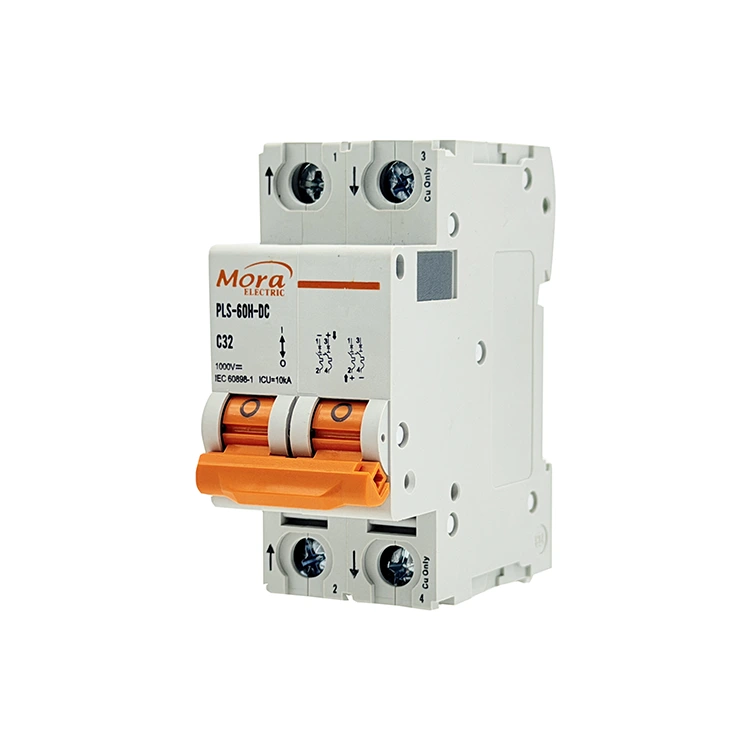

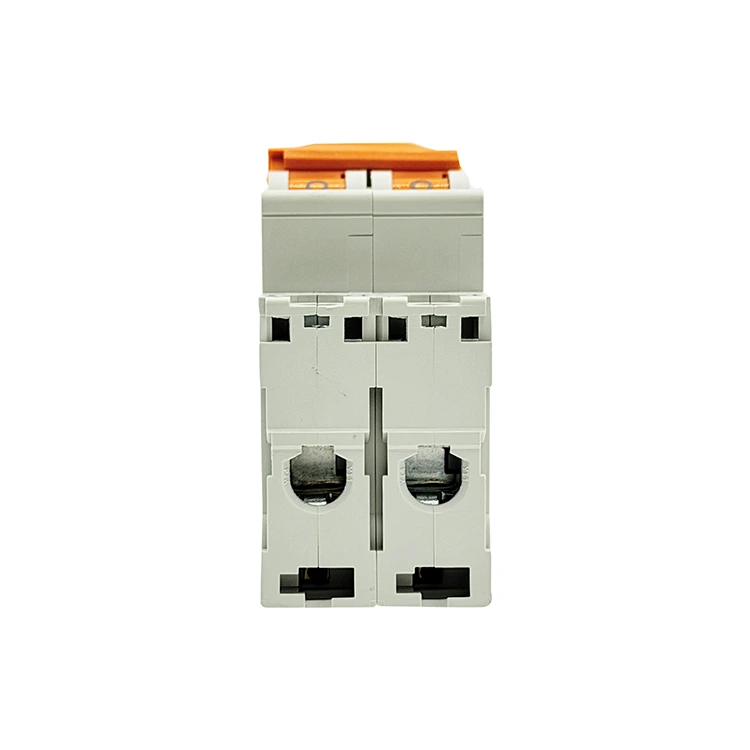

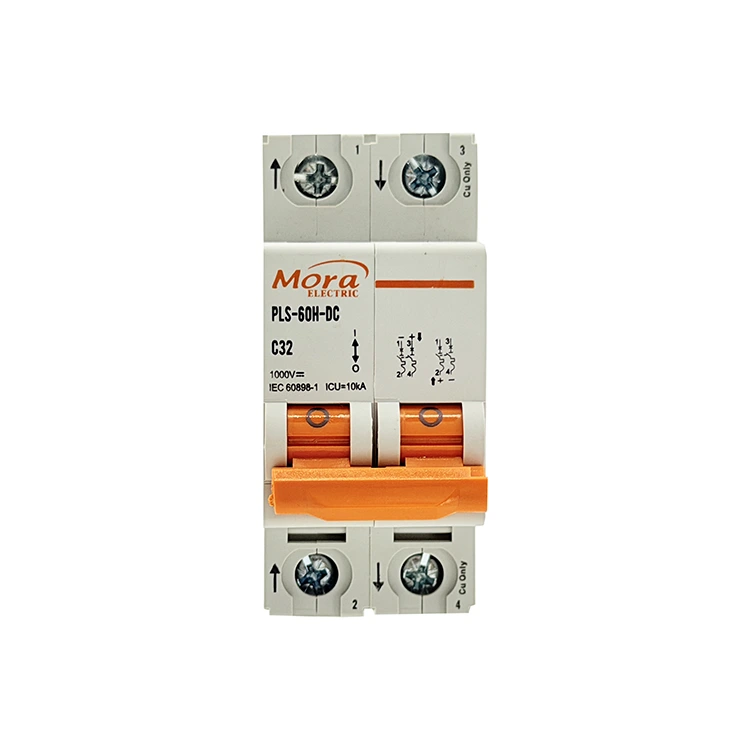

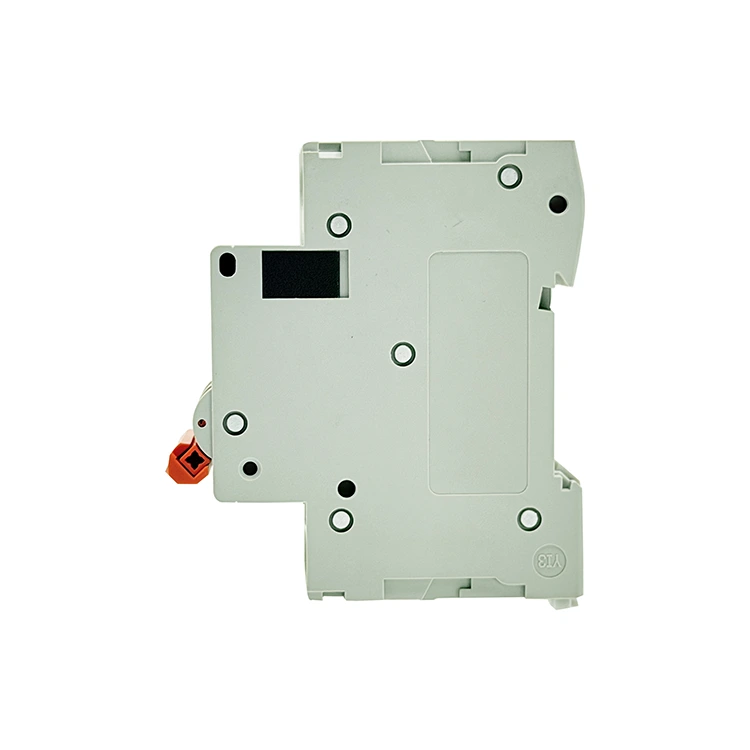

C65 2-polni enosmerni odklopnik

Kot zaupanja vredna tovarna 2-polnih enosmernih odklopnikov C65 s sedežem na Kitajskem PUGAO (Mora) proizvaja večpolna nizkonapetostna stikala, ki so zasnovana tako, da hkrati prekinejo pozitivne in negativne napeljave; ta 2P toplotno-magnetni odklopnik temelji na avtomatiziranem točkovnem varjenju in visokozmogljivih komorah z dvojnim magnetnim oblokom za obvladovanje zahtevnih telekomunikacijskih in fotovoltaičnih zahtev.

Tehnična definicija

2-polni enosmerni odklopnik C65 je vgrajena elektromehanska varnostna naprava, izdelana za upravljanje in prekinitev visokonapetostnih zank enosmernega toka (DC) do 500 V. Medtem ko enopolne alternative prekinejo le eno stran linije, 2-polna konfiguracija obravnava tako pozitivne kot negativne vodnike hkrati. Ta dvovodna prekinitev zagotavlja popolno galvansko izolacijo in je ključnega pomena za neozemljena lebdeča omrežja.

Naš 2P miniaturni odklopnik povezuje dva neodvisna pola z notranjim mehanizmom skupnega izklopa. Če kateri koli pol zazna napako, se obe liniji takoj odpreta in preprečita povratno napajanje napetosti skozi preostali vodnik.

500 V lebdeči sončni PV nizi

V solarnih nizih, kjer je sistemska napetost povišana, da se poveča učinkovitost pretvornika, je ozemljitev negativnega voda pogosto nepraktična. 2-polni enosmerni odklopnik C65 je priključen na pozitivne in negativne izhode fotonapetostnega niza. Z izolacijo obeh polarnosti popolnoma odstrani nevarnosti potencialnega udara na tla med zankami dnevnega vzdrževanja.

Visokozmogljivi baterijski sistemi za shranjevanje energije

Banke industrijskih baterij in konfiguracije solarnih shranjevalnikov zunaj omrežja pogosto delujejo pri nastavitvah 120 V do 400 V DC. Enopolna naprava ne more varno odpraviti dvojne ozemljitvene napake v teh tokokrogih. Izvedba tega 2-polnega sistema zagotavlja, da kratki stiki kjerkoli v ohišju baterije sprožijo čisto, celovito zaustavitev.

Infrastrukture za hitro polnjenje električnih vozil

Komercialne hitre polnilne postaje uporabljajo visokonapetostne enosmerne poti za prenos energije v akumulatorje vozil. Ta odklopnik deluje kot lokalna izolacijska kontrolna točka med podkrožjem notranjega usmernika in primarnim točilnim kablom, kar serviserjem omogoča mehansko metodo za prekinitev vseh električnih vodov hkrati.

Tehnične specifikacije

Omejitve zmogljivosti in surovine, navedene spodaj, so preverjene z avtomatiziranimi delovnimi mizami za testiranje v naši proizvodnji:

Tehnične prednosti 2-polnega enosmernega odklopnika C65

1. Dvopolna sinhrona izklopna povezava

Ko pride do kratkega stika visoke napetosti na eni tirnici, lahko asimetrični skok napetosti poškoduje vaše pretvornike ali podatkovne strežnike. Naš 2-polni enosmerni odklopnik C65 ima notranjo mehansko sprožilno prečko, ki povezuje oba notranja pola. Tudi če do kratkega stika pride izključno na pozitivni tirnici, notranja povezava v 5 milisekundah mehansko odpre oba pola, s čimer odstrani morebitne vektorje nevarnosti iz celotnega podtokokroga.

2. Zaporedno povezano gašenje obloka s trajnim magnetom

Višje enosmerne napetosti ustvarjajo daljši in intenzivnejši električni oblok, ko se kontakti ločijo. Da bi se temu izognili, naš 2P odklopnik kanalizira tokovno pot skozi dve različni obločni komori zaporedno. Vsaka komora vsebuje vgrajene trajne magnete, ki z elektromagnetno silo raztegnejo oblok in ga potisnejo v dve posamezni 9-ploščni jekleni hladilni mreži. Ta dvokomorna zasnova razdeli napetost obloka in hitreje ugasne 500 V enosmerne energije kot enopolna postavitev.

3. Avtomatizirana proizvodnja in dosledna kalibracija

Spremembe v notranji sestavi lahko povzročijo, da en pol zaostaja za drugim med dogodkom izklopa, kar povzroči prehodna neravnovesja v liniji. PUGAO (Mora) odpravi to človeško spremenljivko z uporabo popolnoma avtomatizirane proizvodne linije za naše miniaturne odklopnike. Prebijanje, točkovno varjenje in postavitev notranjih komponent upravljajo avtomatizirani stroji, ki zagotavljajo enake notranje upore in sinhrono mehansko časovno krmiljenje na obeh polih.

Skupne diagnostične rešitve na terenu

• Odklopnik se sproži takoj, ko ga preklopite v položaj 'ON' Osnovni vzrok: Med pozitivnim in negativnim distribucijskim vodnikom v smeri toka obstaja neposredni kratki stik ali pa je prišlo do ozemljitvene napake v neozemljenem sistemu. Rešitev: Izolirajte odklopnik. Uporabite tester izolacijske upornosti (megohmmeter) na spodnjem kabelskem snopu, da poiščete kratkosklenjene vodnike ali zlomljene izolacijske ovoje. Zagotovite, da skupni trajni tok ne preseže nazivne vrednosti.

• Lokalno taljenje ali žganje se pojavi na enem terminalu Glavni vzrok: Priključni vijak med namestitvijo ni bil privit do priporočenega navora ali pa so se bakrene niti zrahljale zaradi neusklajenih velikosti žice. Rešitev: Odrežite vse zoglenele ali oksidirane konce kabla. Ponovno odstranite izolacijo, vstavite čisto jedro žice do konca v tunelsko sponko in s kalibriranim orodjem privijte vijak na 2,5 Nm.

Tehnična pogosta vprašanja

Zakaj mora sistem 500 V DC uporabljati 2-polni odklopnik namesto ožičenja dveh enopolnih odklopnikov enega poleg drugega?

Neodvisni enopolni odklopniki nimajo notranje mehanske povezave. Če pride do napake, se lahko en odklopnik odpre delček milisekunde pred drugim ali pa se eden popolnoma ne sproži. To pusti nasprotno tirnico pod polno napetostjo in povratno napetostjo v sistem, kar ogroža servisno osebje in povzroča poškodbe opreme.

Kaj se zgodi v komorah z dvojnim oblokom, če sta vhodni pozitivni in negativni vod navzkrižno povezani?

Navzkrižno ožičenje spremeni smer tokovne zanke skozi notranje komponente. Ko se kontakti prekinejo, bodo notranji trajni magneti potegnili električni oblok navzdol proti mehanskim zaskočnim mehanizmom, namesto da bi ga potisnili navzgor v jeklene hladilne mreže. Ujeti oblok bo hitro stopil notranje komponente in zunanje ohišje PA66.

Kako visoka toplota okolice v zunanjih ohišjih solarnih kombinatorjev vpliva na delovanje te 2-polne naprave?

Naši bimetalni elementi za toplotno preobremenitev so umerjeni na standardno osnovno linijo 30 °C. Če slabo prezračevanje škatle v kombinaciji s toploto okolice dvigne notranje temperature na 55 °C, se notranji elementi znotraj 2-polnega odklopnika enosmernega tokokroga C65 razširijo pred načrtovanim. To premakne efektivni toplotni izklopni prag na približno 83 % nazivne vrednosti na imenski tablici, kar zahteva bodisi aktivno prezračevanje ali zmanjšanje ciljne obremenitve.
