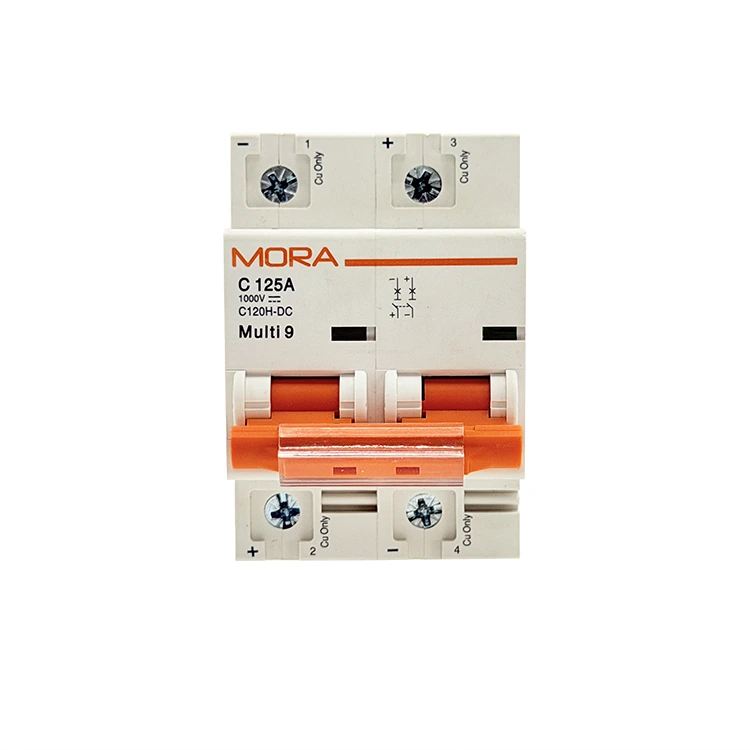

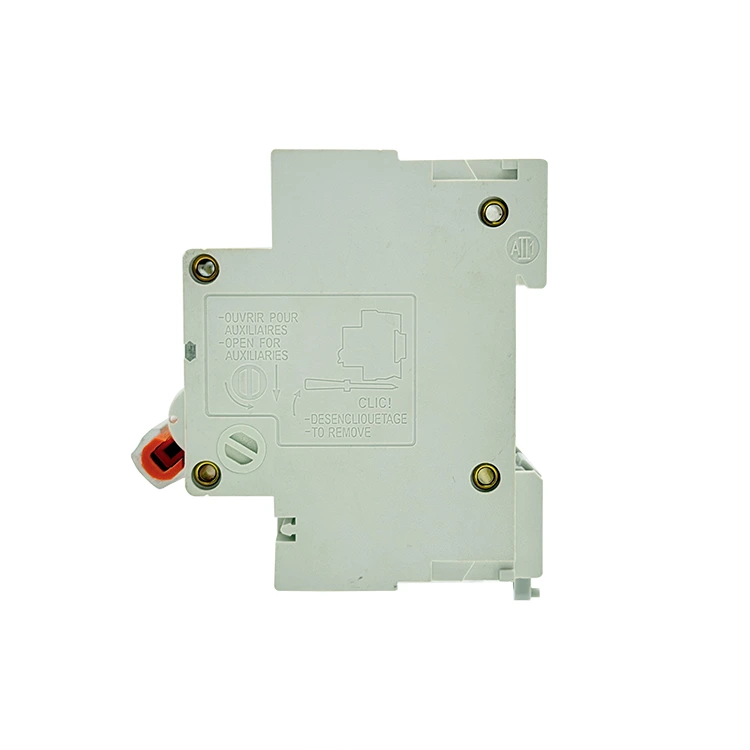

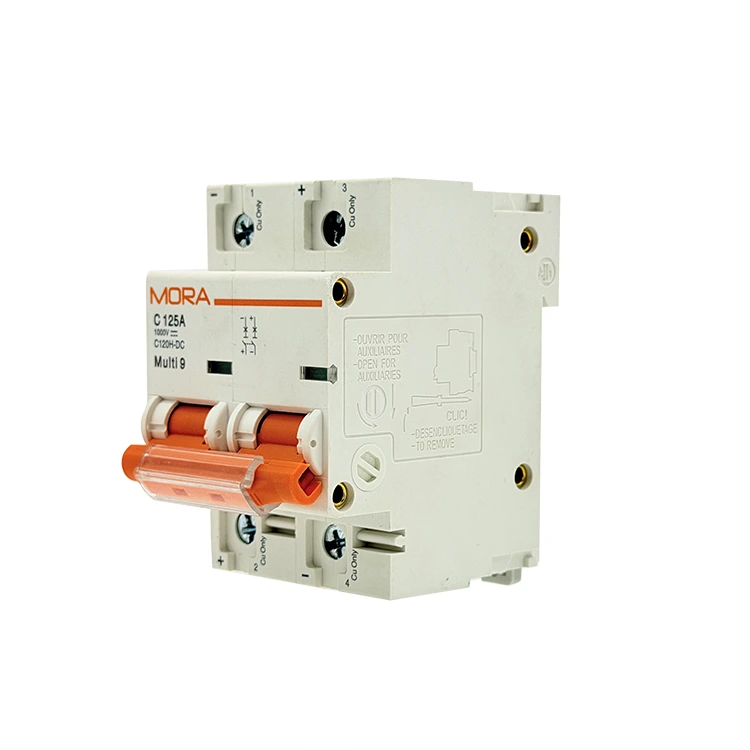

Miniaturni odklopnik DC 2P serije NC

PUGAO (Mora) kot napredna tovarna miniaturnih odklopnikov DC 2P DC s sedežem na Kitajskem proizvaja visoko zmogljiva dvopolna zaščitna stikala z izboljšano prekinitveno zmogljivostjo in poenostavljenim modularnim okvirjem. Vsaka enota uporablja avtomatizirano točkovno varjenje in optimizirana vodila obloka z dvojnim trajnim magnetom za zaščito kritičnih telekomunikacij, shranjevanja energije in komercialne solarne infrastrukture.

V čem se serija NC razlikuje od standardnih enosmernih odklopnikov?

Industrijska omrežja enosmernega toka se hitro razvijajo in se premikajo proti višji gostoti energije in tesnejšim konfiguracijam omar. Medtem ko so tradicionalni odklopniki za stanovanjske namene kompromisi glede odvajanja toplote, ko so skrčeni, ima miniaturni odklopnik DC serije 2P prenovljeno notranjo strukturno arhitekturo, zgrajeno izrecno za komercialne operacije z visoko zanesljivostjo.

Z integracijo dvopolne fizične izolacije v modularno ohišje, ki varčuje s prostorom, serija NC zmanjša prostor na prednji plošči znotraj razdelilnih plošč, hkrati pa poveča notranje plazilne razdalje – najkrajšo pot vzdolž površine izolacijskega materiala med dvema prevodnima deloma – za preprečevanje lokaliziranih napak pri sledenju.

Visoko gostotna solarna kombinirana vozlišča

Sodobne solarne naprave zahtevajo kompaktne komponente za namestitev več vhodnih nizov v manjša zunanja ohišja. Serija NC omogoča čisto vzporedno združevanje nizov, pri čemer upravlja pozitivne in negativne povratne tirnice niza 600 V DC znotraj kompaktnega profila ohišja brez žrtvovanja stranskega prezračevanja.

Centralizirane telekomunikacijske banke baterij

Pri komunikacijskih sistemih, ki delujejo na stabiliziranih nizko- do srednjenapetostnih rezervnih baterijah, je ključnega pomena odprava napake brez padca celotnega stojala. Ta miniaturni odklopnik zagotavlja neodvisno zaščito razvejnega tokokroga, tako da v trenutku izolira posamezne baterije ali polnilne module, medtem ko sosednje operacije ostanejo pod napetostjo.

Specifikacije materiala

Naslednja inženirska matrika predstavlja osnovne parametre delovanja, preverjene v naših avtomatiziranih tovarniških preskusnih linijah:

Kako serija NC doseže prekinitveno moč 10 kA?

1. Magnetni izpihovalni kanali z dvojno silo

Pri višjih napetostih do 600 V DC se električni oblok zlahka spremeni v vztrajni obločni plazemski dogodek, ki popolnoma stopi standardne kontakte odklopnika. Miniaturni odklopnik DC 2P serije NC se temu spopada z dvojnimi trajnimi magneti visoke trdnosti, vdelanima na obeh straneh vsake kontaktne poti. Ko se kontakti razmaknejo, ti magneti ustvarijo usmerjeno magnetno polje, ki takoj raztegne oblok, ga potisne s srebrnih blazinic in ga odpihne v zmogljivo jekleno žleb z 11 ploščami, kjer se v 4,5 milisekundah razdeli in ohladi.

2. Visokohitrostna mehanska navzkrižna povezava

Razdelitev pozitivnih in negativnih tirnic na dva različna pola pomeni, da se morata obe poti odpreti točno ob istem času. Serija NC uporablja notranjo navzkrižno povezovalno sprožilno palico, ki skupaj zaklene oba mehanska mehanizma. Če pride do prekomerne tokovne napake na pozitivni strani, notranja palica v istem trenutku mehansko sproži negativni pol, kar zagotavlja popolno galvansko izolacijo in preprečuje nevarno povratno napajanje napetosti.

3. Avtomatizirano lasersko točkovno varjenje in kalibracija

Ročno sestavljanje komponent uvaja strukturne razlike, ki lahko povzročijo neenakomeren notranji upor med obema poloma. PUGAO (Mora) odpravi to človeško spremenljivko s proizvodnjo serije NC na popolnoma avtomatizirani proizvodni liniji mikro lomil. Napredni stroji za lasersko točkovno varjenje zaklenejo bakrene šantove, bimetale in magnetne tuljave v natančno geometrijsko poravnavo, kar zagotavlja uravnotežene notranje upore in ujemanje krivulj izklopa v vsaki proizvodni seriji.

Protokol namestitve na terenu

1. Preverite ničelno napetost:Izključite zanko. Odprite vsa solarna ločilna stikala ali izolacijske povezave akumulatorja. Z digitalnim multimetrom preizkusite tako pozitivne kot negativne vhodne kable in potrdite, da je prisotna napetost 0 V, preden vstavite žice v priključna vrata.

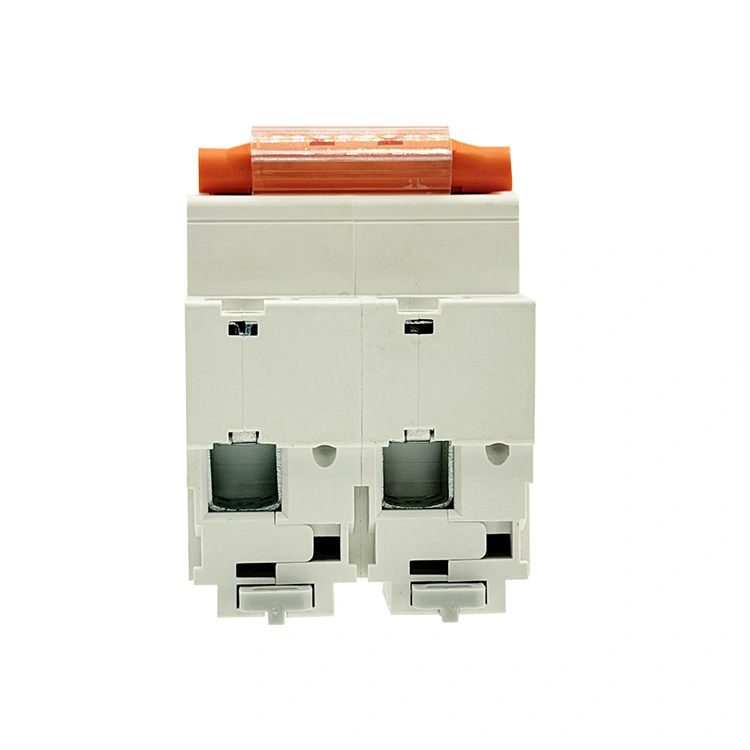

2. Zaskočite na DIN letev:Pritrditev tirnice. Zgornji zadnji nosilec okvirja serije NC pritrdite na standardno 35 mm DIN letev. Močno pritisnite na spodnji rob ohišja, dokler se vzmetni plastični drsnik tesno ne zaskoči v položaj ob tirnici.

3. Poravnajte oznake polarnosti:Ujemanje polarnosti. Preglejte simbola (+) in (-), vtisnjena na sprednji strani miniaturnega odklopnika DC serije NC 2P. Priključite dohodni pozitivni kabel na vrh pola 1 (označen kot pozitivni) in dohodni negativni kabel na vrh pola 2 (označen kot negativen). Opozorilo: Obrnitev te postavitve preprečuje, da bi notranji magneti potisnili oblok v hladilne žlebe.

4. Vijaki navornih sponk:Varna povezava. Čisto oluščena jedra bakrene žice do konca vstavite v nazobčane tunelske sponke. S kalibriranim momentnim izvijačem privijte priključne vijake na 2,0–2,5 Nm. Ohlapne priključne povezave ustvarjajo lokalno toploto, ki vodi do prezgodnjega toplotnega sprožitve.

Pogosta vprašanja o aplikaciji

Zakaj je izklopna zmogljivost serije NC 10kA varnejša od standardnih 6kA alternativ za akumulatorske sisteme?

Akumulatorji lahko med neposredno napako v nekaj milisekundah oddajajo ogromne tokove kratkega stika. Odklopnik, ocenjen za samo 6 kA, lahko povzroči kontaktno varjenje ali zlom ohišja, če energija napake preseže mehanske meje. Nadgrajena ocena 10 kA miniaturnega odklopnika 2P DC serije NC zagotavlja, da lahko varno odpravi te resne kratke stike akumulatorja z visoko energijo, ne da bi uničil ohišje odklopnika ali poškodoval bližnje komponente.

Ali je odklopnik serije NC 2P mogoče povezati v serijsko zanko za obvladovanje višjih enosmernih napetosti?

ja Če napetost vašega sistema presega enopolno nazivno vrednost, lahko pozitivni vodnik napeljete zaporedno skozi oba pola (vstopite na vrh 1. pola, skočite z dna 1. na vrh 2. pola in izstopite iz dna 2. pola). To razdeli skupno napetost na dve ločeni obločni komori, kar omogoča odklopniku varno upravljanje višjih skupnih napetosti.

Kako naj načrtovalci upoštevajo visoko toploto okolice v zaprtih zunanjih ohišjih?

Notranji bimetalni trakovi so kalibrirani na tovarniško standardno osnovno linijo 30 °C. Pri vgradnji v neprezračeno zunanjo kombinirano omarico, kjer toplota okolice in neposredna sončna svetloba dvigneta notranje temperature do 55 °C, se bimetalni elementi predhodno razširijo. To zniža dejansko temperaturno izklopno točko na približno 83 % do 85 % njegovega nazivnega toka. Da bi preprečili moteče sprožitve, bi morali inženirji bodisi integrirati pasivne hladilne žaluzije ali povečati oceno odklopnika z uporabo standardnih tabel zmanjšanja toplotne moči.
